01 Définition des connexions série-parallèle des batteries au lithium

En raison de la tension et de la capacité limitées des batteries individuelles, des connexions série-parallèle sont souvent nécessaires en pratique pour atteindre des tensions et des capacités plus élevées afin de répondre aux besoins en énergie de l'appareil.

connexion en série de la batterie au lithium : Les tensions s'additionnent, la capacité reste constante et la résistance interne augmente.

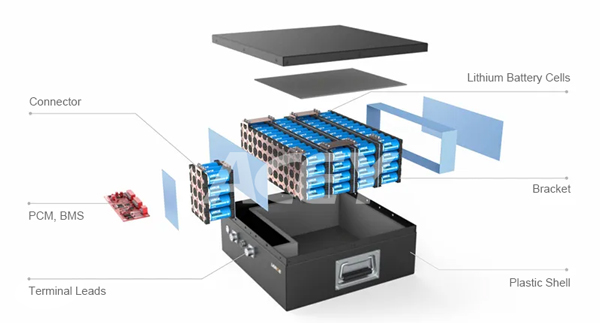

Bloc-batterie au lithium 02

• pile au lithium : Le composant principal de la batterie finie.
• panneau de protection : Assure la protection contre la surcharge, la décharge excessive, la surintensité, les courts-circuits et le contrôle de température par thermistance NTC.
• Boîtier en plastique : La structure de support de l'ensemble de la batterie ; elle positionne et fixe la plaque de protection ; et elle supporte et limite la position de tous les autres composants non liés à la coque.

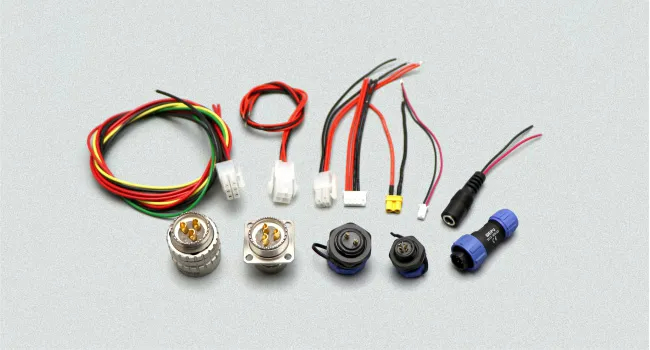

• Câbles terminaux : Fournit diverses interfaces de charge et de décharge pour divers produits électroniques, dispositifs de stockage d'énergie et alimentations de secours.
• Plaque/support en nickel : Composants permettant de connecter et de fixer les cellules de la batterie.

03 Combinaisons série-parallèle de batteries au lithium

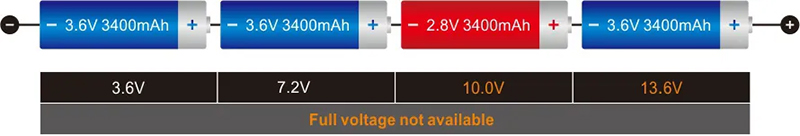

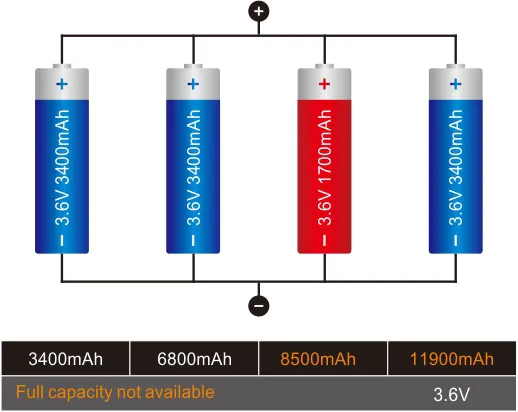

Pour des raisons de sécurité, les batteries au lithium doivent être connectées à une plaque de protection externe afin de surveiller chaque élément. Le fonctionnement en parallèle est généralement déconseillé. Si un fonctionnement en parallèle est nécessaire, les paramètres des batteries (capacité, résistance interne, etc.) doivent être identiques. De plus, les paramètres des batteries utilisées en série doivent également être identiques. Dans le cas contraire, les performances de l'ensemble seront nettement inférieures à celles d'un élément unique.

Normes d'appairage des batteries au lithium : différence de tension ≤ 10 mV, différence de résistance interne ≤ 5 mΩ, différence de capacité ≤ 20 mA

Bloc-batterie au lithium à 2 brins (batterie au lithium 7,4 V)

• En supposant que les spécifications de la cellule utilisée soient 18650 3,7 V 2000 mAh
• En supposant que les spécifications de la cellule utilisée soient 18650 3,7 V 2000 mAh
• Nombre de cellules connectées en parallèle : 20 Ah / 2 Ah = 10, soit 10 cellules en parallèle
• L'ensemble de la batterie est composé de 13 chaînes de 10 cellules = 130 cellules.

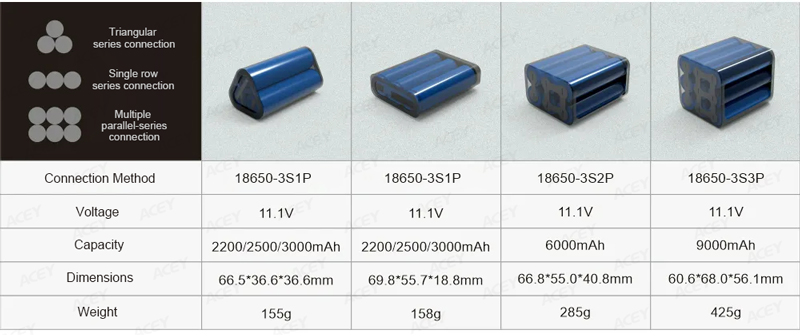

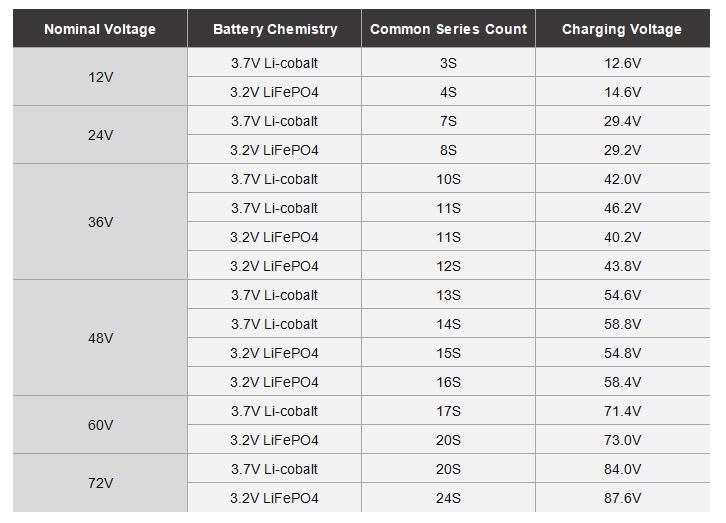

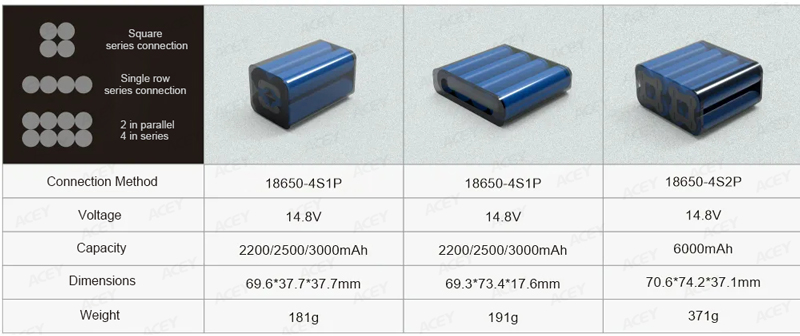

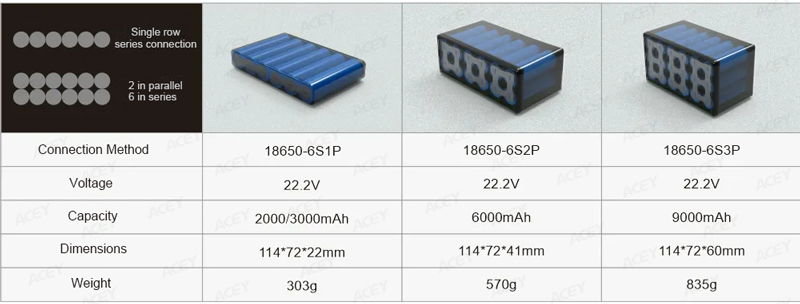

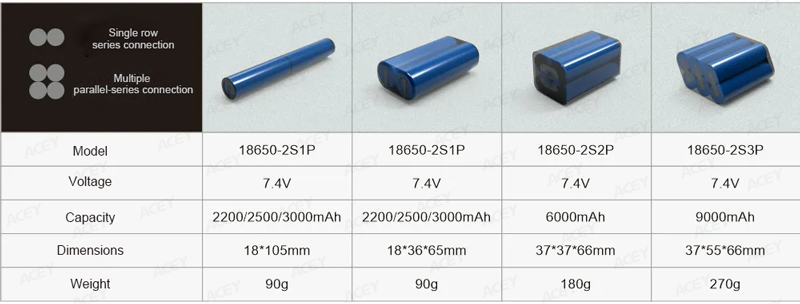

Combinaisons courantes de batteries au lithium

04 Processus d'assemblage des batteries au lithium

① Évaluation de la capacité des batteries

ACEY-BCT506R-512H machine de charge et de décharge de batterie au lithium est conçu pour tester la capacité, la tension, le courant et les performances de charge et de décharge des cellules cylindriques au lithium, telles que 18650 21700 26650 32650 32700.

② Collage de papier isolant pour batterie
Appliquez du papier auto-adhésif et du ruban Mara pour l'isolation.

ACEY-BS01 machine automatique de collage de papier isolant est principalement utilisé pour coller une couche de papier d'orge sur l'électrode positive ou négative des batteries 18650/21700/26650/32650/32700 afin de fournir une bonne isolation, une résistance à l'usure, une étanchéité et d'autres caractéristiques.

ACEY-AS11S machine de tri des cellules au lithium Cette machine est un appareil performant et de haute précision conçu pour le tri rapide des batteries cylindriques au lithium. Elle utilise un testeur de résistance interne de pointe pour mesurer avec précision la tension et la résistance interne des batteries. Compatible avec différentes spécifications de batteries (18650/21700/26650/32700, etc.), elle atteint une vitesse de tri de 5 000 unités par heure, ce qui améliore considérablement la productivité et permet l'exportation des données pour une traçabilité qualité simplifiée.

Utilisez des bandes de nickel moulées pour éliminer les soudures froides, les courts-circuits, le faible rendement et la répartition inégale du courant.

ACEY-5000D machine à souder par points manuelle Ce procédé sert à souder les bornes positive et négative de plusieurs batteries et matériaux, comme des feuilles de nickel, assurant ainsi une transmission de courant stable lors des cycles de charge et de décharge. Il est largement utilisé pour le soudage de nombreux types de batteries, notamment celles des batteries de véhicules électriques, d'outils électriques et de vélos électriques.

⑥ Tests complets de la batterie

Série ACEY-BIT testeur complet de batterie Il permet de mesurer avec précision et de manière quantitative certains paramètres fondamentaux de la batterie. Il mesure la tension en circuit ouvert, la résistance interne, la charge, la décharge, la protection contre les surintensités, la protection contre les courts-circuits et d'autres fonctions de la batterie. Il facilite la détection des batteries défectueuses et contribue à améliorer la productivité.

ACEY-5035C machine d'emballage sous film thermorétractable Cette machine est utilisée pour l'assemblage et le conditionnement des batteries, notamment des batteries lithium-ion et autres types de batteries rechargeables. Elle est conçue pour emballer et sceller solidement les batteries à l'aide d'un film thermorétractable, assurant ainsi protection, isolation et un aspect soigné.

⑧ Impression par jet d'encre de codes de lot

L'impression doit être claire et lisible.

ACEY-CP2 machine de codage par lots à jet d'encre Elle sert à imprimer des informations telles que les numéros de lot, les dates de péremption, les dates de fabrication, les codes-barres et autres données variables sur les produits ou les emballages dans les industries manufacturières et d'emballage. Ceci est essentiel pour la traçabilité des produits, le contrôle de la qualité et la conformité réglementaire.

⑨ Vieillissement de la batterie
Déterminer la qualité de la batterie et assurer la stabilité, la sécurité et la durée de vie de la batterie au lithium pendant son utilisation.

Série ACEY-BA machine de vieillissement des batteries Il est principalement utilisé pour la charge et la décharge des batteries, ainsi que pour les tests de leurs caractéristiques. Les canaux de test sont totalement indépendants et conviennent aux tests de vieillissement des batteries ternaires, lithium-fer-phosphate, plomb-acide, nickel-hydrure métallique et nickel-cadmium.

• N’utilisez pas ensemble des piles de marques différentes.
• N’utilisez pas simultanément des piles de tensions différentes.
• Ne mélangez pas les batteries de capacités différentes ni les batteries au lithium neuves et anciennes.
• Il ne faut pas mélanger les batteries de compositions chimiques différentes, comme les batteries nickel-hydrure métallique et les batteries au lithium.
• Lorsque la charge de la batterie est faible, remplacez toutes les batteries.

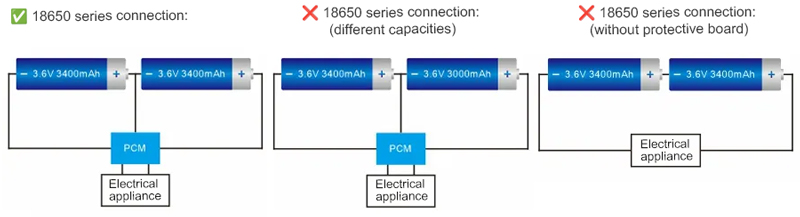

• Utilisez une carte de protection pour batterie au lithium avec les paramètres correspondants.
• Choisissez des batteries aux performances homogènes. En général, les batteries au lithium utilisées en série et en parallèle nécessitent un appariement. Critères d'appariement : différence de tension ≤ 10 mV, différence de résistance interne ≤ 5 mΩ et différence de capacité ≤ 20 mA.

• Les méthodes de connexion typiques pour les batteries au lithium comprennent d'abord le branchement en parallèle, puis en série, d'abord en série, puis en parallèle, et les méthodes de connexion mixtes.
• Les batteries au lithium destinées aux bus électriques utilisent généralement une méthode de connexion en parallèle puis en série.
• Les batteries au lithium destinées au stockage d'énergie sur le réseau utilisent souvent une méthode de connexion en série puis en parallèle.

Avantages du branchement en parallèle puis en série pour les batteries au lithium

• En cas de défaillance d'une cellule de batterie au lithium, l'appareil s'arrête automatiquement. Hormis une réduction de la capacité, cela n'affecte pas la possibilité de fonctionnement en parallèle.
• Si une cellule de batterie au lithium se court-circuite dans une connexion parallèle, le circuit parallèle subira des courants très élevés, ce qui est généralement évité par la technologie de protection par fusible.

• En raison des différences de résistance interne et de la dissipation thermique inégale entre les cellules d'une batterie au lithium, la durée de vie d'un ensemble de batteries au lithium connectées en parallèle peut être affectée.

Avantages du branchement en série des batteries au lithium en premier et en parallèle en dernier

• Le raccordement en série des cellules de batterie au lithium, en fonction de leur capacité (par exemple, un tiers de la capacité totale), puis en parallèle, réduit le risque de défaillance des modules de batteries au lithium de grande capacité. Ce raccordement en série suivi d'un raccordement en parallèle améliore également significativement la fiabilité des packs de batteries au lithium.

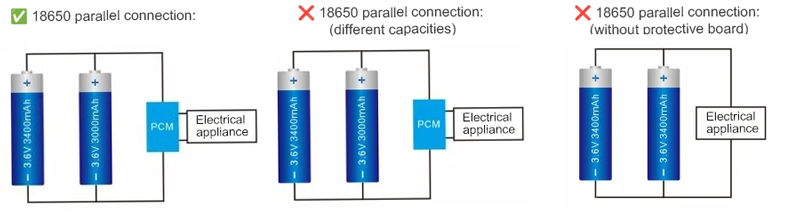

• Les batteries au lithium, avec ou sans circuit de protection, ne peuvent pas être chargées en parallèle. Les batteries sans circuit de protection sont susceptibles de se surcharger et de s'endommager.
• Les batteries chargées en parallèle nécessitent généralement le retrait du circuit de protection intégré de la batterie et l'utilisation d'un circuit de protection unique.
• Si les batteries chargées en parallèle ne sont pas équipées d'une carte de protection, la tension de charge doit être limitée à 4,2 V et un chargeur de 5 V ne peut pas être utilisé.

• Les batteries au lithium doivent être chargées à l'aide d'un chargeur dédié. Dans le cas contraire, elles risquent de ne pas atteindre leur pleine capacité, ce qui affectera leurs performances.
• Les batteries au lithium n'ont pas besoin d'être complètement déchargées avant d'être rechargées.
• Ne laissez pas le chargeur branché pendant une période prolongée. Retirez la batterie du chargeur dès qu'elle est complètement chargée.
• Retirez la batterie de tout appareil électrique inutilisé et déchargez-la avant de la ranger.
• N’insérez pas la pile en inversant la polarité, car cela pourrait provoquer son gonflement ou sa rupture.
• N’utilisez pas indifféremment les chargeurs au nickel et au lithium.
