Qu'est-ce qu'une machine de collage de papier isolant pour batteries ?

July 17 , 2026

Qu'est-ce qu'une machine de pose de papier isolant pour batterie ?

Dans la production de packs de batteries cylindriques, le papier isolant est appliqué sur la borne positive de chaque cellule avant le tri, l'assemblage et le soudage. Cette petite couche isolante aide à séparer la borne positive des pièces métalliques environnantes et réduit le risque de contact accidentel pendant les étapes de traitement ultérieures.

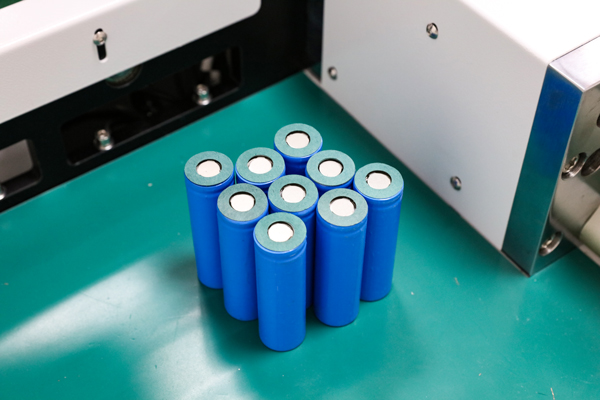

Battery barley paper sticking

Pour les lignes de production traitant de grandes quantités de cellules 18650, 21700, 26650 ou 32700, l'application manuelle du papier peut être lente et irrégulière. La machine de pose de papier isolant automatise l'alimentation, le positionnement, le poinçonnage du papier et le collage, aidant les fabricants de packs de batteries à améliorer leur efficacité et à maintenir une qualité d'application constante.

Pourquoi le papier isolant est-il appliqué aux cellules cylindriques ?

La borne positive d'une cellule cylindrique est située à proximité du boîtier métallique. Lors de l'assemblage d'un pack de batteries, des bandes de nickel, des dispositifs de fixation, des outils ou d'autres pièces conductrices peuvent entrer en contact avec la surface de la cellule.

Le papier isolant, également appelé papier d'orge ou papier poisson, est placé autour de la borne positive pour fournir une barrière isolante supplémentaire. Ses principaux objectifs sont les suivants :
* Réduire le risque de courts-circuits pendant l'assemblage du pack de batteries
* Séparer la borne positive du boîtier métallique de la cellule
* Protéger la surface de la cellule pendant la manipulation et le soudage
* Améliorer la cohérence et l'apparence du pack de batteries fini
* Favoriser des processus ultérieurs plus sûrs tels que le tri, le soudage par points et l'assemblage du pack

Bien que le papier isolant soit un petit composant, sa position, son adhérence et sa régularité influencent directement la fiabilité des étapes de production suivantes.

Comment fonctionne une machine automatique de collage de batterie ?

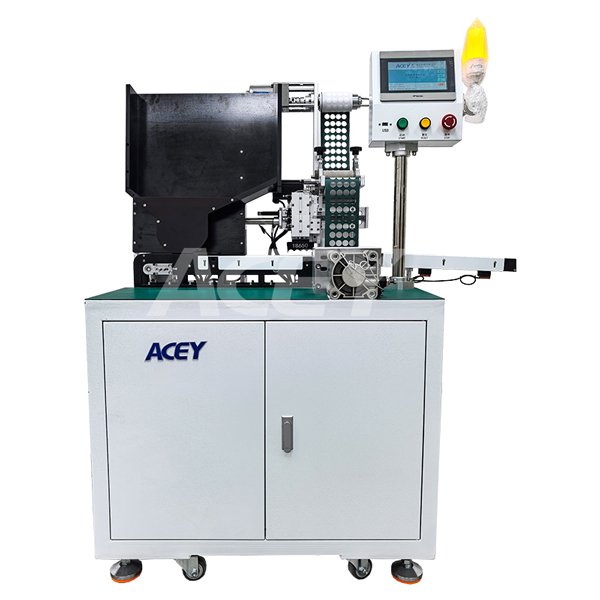

La machine automatique de collage de papier isolant ACEY-BS01 utilise une trémie pour charger les cellules cylindriques. Les cellules sont ensuite transférées une par une vers la position de travail.

Le système de commande coordonne le mécanisme d'alimentation, le moteur pas à pas, les vérins, les capteurs et l'unité d'application du papier. Après le positionnement de la cellule, la machine applique automatiquement le papier isolant prédécoupé sur la zone de borne désignée, puis évacue la cellule terminée.

Comparé au fonctionnement manuel, l'équipement automatisé offre un positionnement plus stable et réduit les variations causées par la fatigue de l'opérateur ou les différences de méthodes de travail.

Le processus de fonctionnement principal comprend :
1. Chargement des cellules cylindriques
2. Alimentation automatique des cellules
3. Positionnement et détection des cellules
4. Alimentation ou poinçonnage du papier isolant
5. Application automatique du papier
6. Évacuation des cellules terminées
7. Enregistrement de la quantité produite

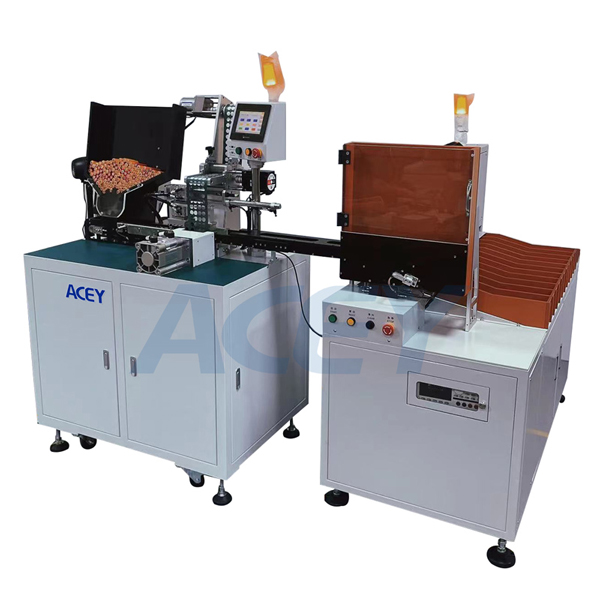

La machine de pose de papier d'orge ACEY-BS01 peut également être connectée à d'autres équipements de production de batteries, tels que la machine de tri de batteries à 11 canaux ACEY-AS11S, ce qui les rend adaptées aux lignes d'assemblage de packs de batteries semi-automatiques et automatiques.

Facteurs clés lors de la sélection d'une machine de collage de papier isolant pour batterie

Modèles de cellules compatibles

La première considération concerne la taille des cellules cylindriques. Les formats courants incluent 18650, 21700, 26650, 32650 et 32700. Une machine prenant en charge plusieurs modèles de cellules offre une plus grande flexibilité de production.

Capacité de production

La capacité de production doit correspondre au rendement des processus en amont et en aval. Si la machine de collage est nettement plus lente que l'équipement de tri ou de soudage, elle peut devenir un goulot d'étranglement de la production. Pour la production de packs de batteries de volume moyen à élevé, une capacité d'environ 3 500 à 4 000 cellules par heure peut répondre aux exigences de nombreuses lignes d'assemblage de batteries cylindriques.

Précision d'application

Le papier isolant doit être placé uniformément autour de la borne positive sans décalage excessif, pliage ou mauvaise adhérence. Un positionnement stable dépend de la précision de la structure d'alimentation, des capteurs, du contrôleur de mouvement, du moteur, des composants pneumatiques et de l'outillage. Une pose fiable du papier contribue également à réduire les interruptions pendant le soudage automatique par points.

Temps de changement

Les fabricants de blocs-batteries traitent souvent différentes tailles de cellules. La machine de collage de papier d'orge dotée d'une structure d'outillage simple peut réduire le temps nécessaire pour changer de modèle.Dans la production réelle, le temps de changement doit être évalué conjointement avec les quantités de commandes quotidiennes. Si le modèle de produit change fréquemment, un réglage rapide et le stockage des paramètres peuvent améliorer considérablement l'efficacité de la production.

Encombrement de l'équipement

Une machine compacte de collage de papier isolant est plus facile à intégrer dans une ligne de production existante. Les roulettes mobiles sont également utiles lorsque l'agencement de la production doit être ajusté ou lorsque l'équipement est utilisé comme poste de travail autonome.

Intégration des données et de la ligne

Moderne équipement d'assemblage de blocs-batteriesest de plus en plus souvent équipé d'enregistrement des données de production et de communication avec d'autres machines.Un système de contrôle adapté peut prendre en charge l'ajustement des paramètres, les statistiques de quantité de production, le changement de modèle, les informations d'alarme
