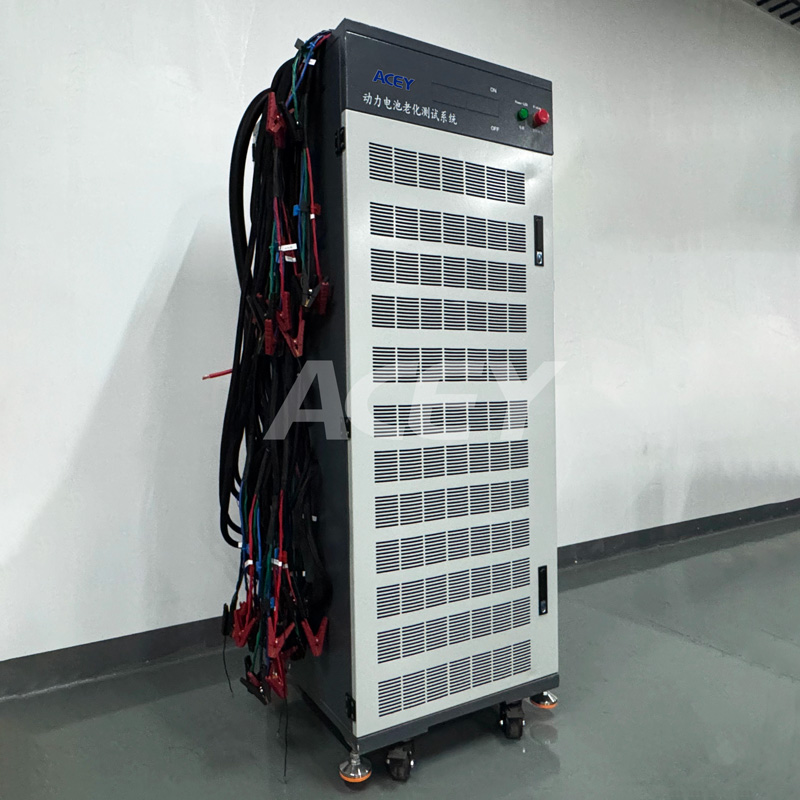

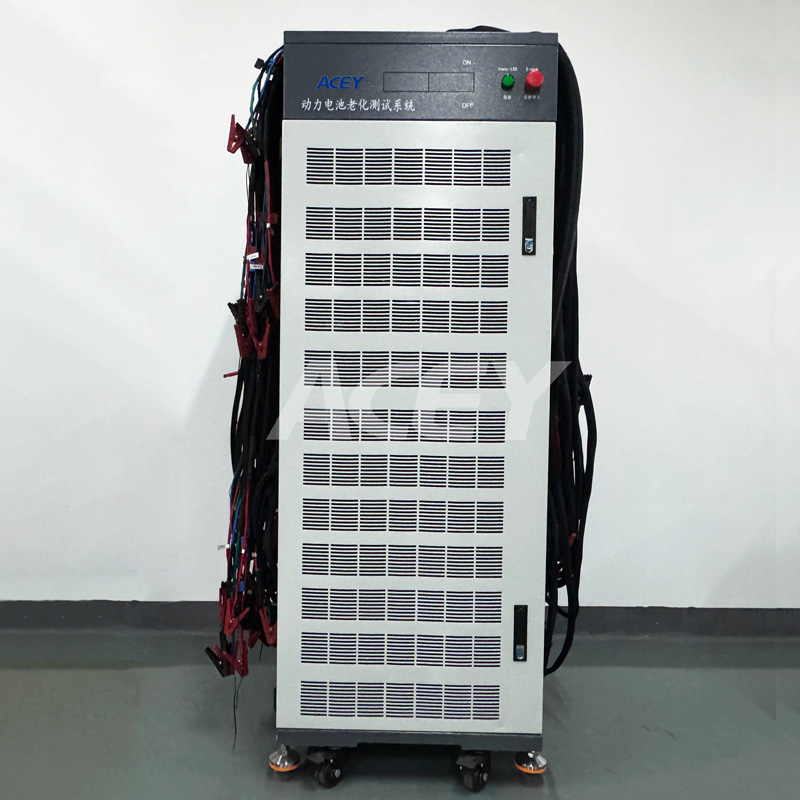

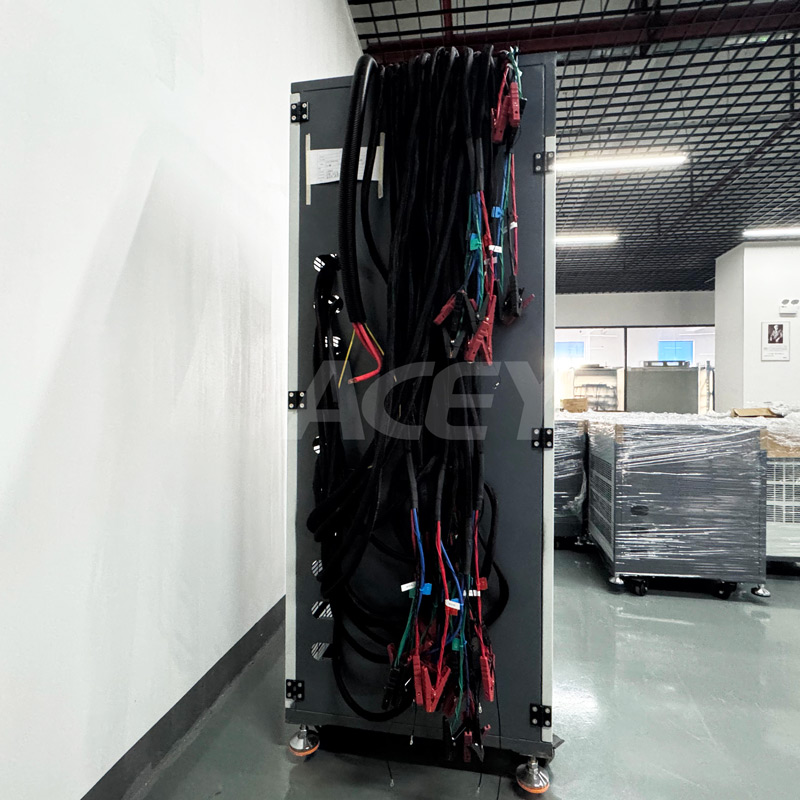

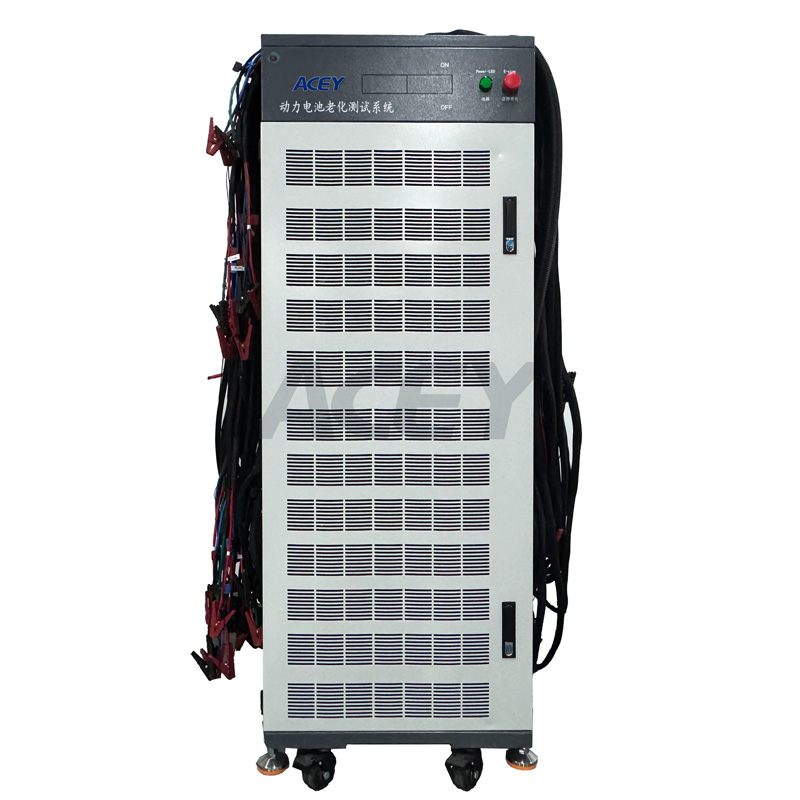

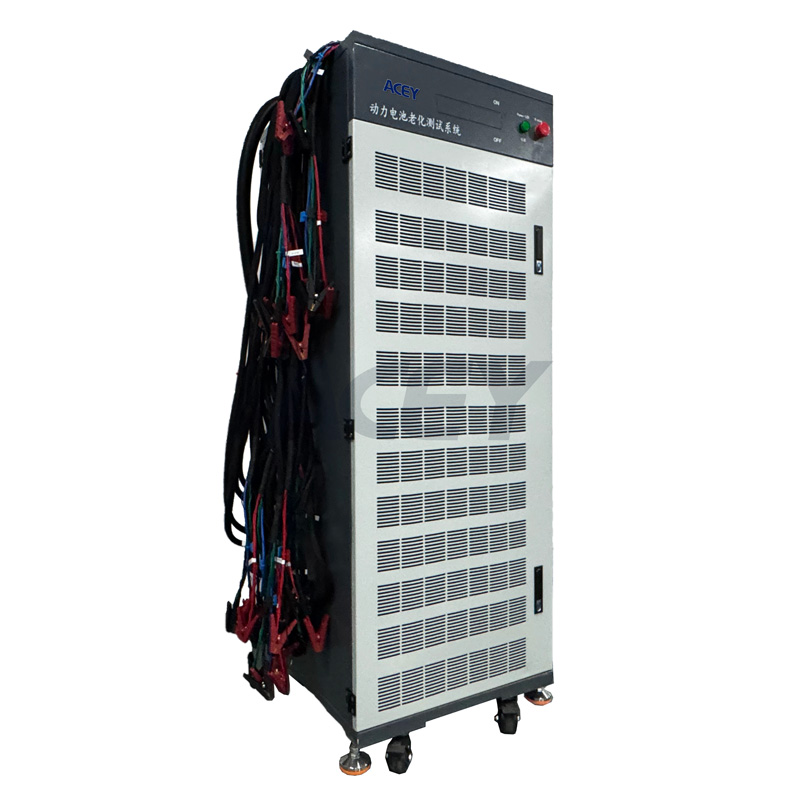

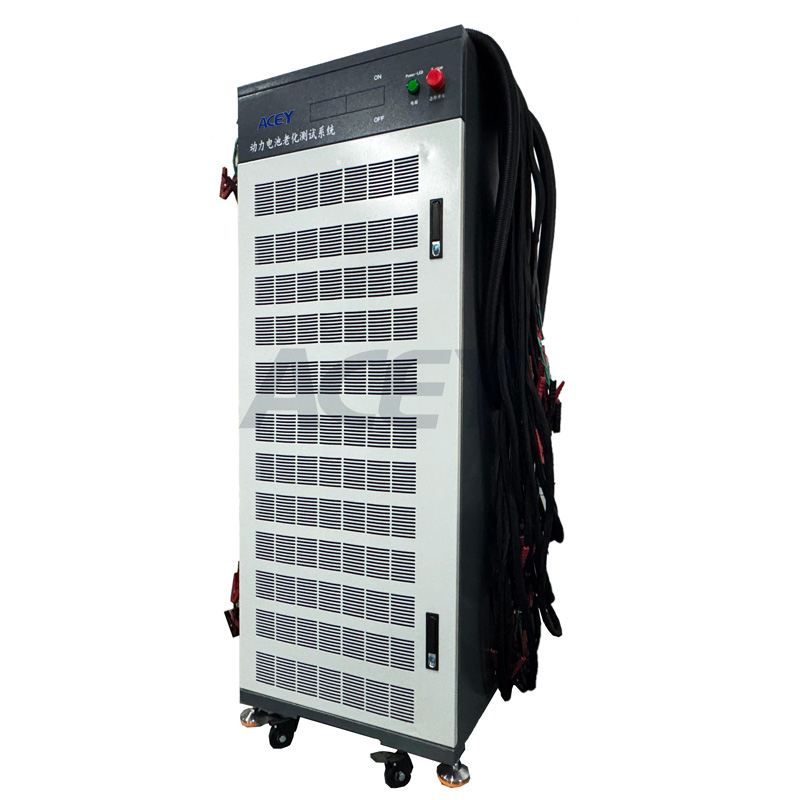

ACEY- BA100200-6 L'équipement de test de charge et de décharge de batterie est principalement utilisé pour tester la durée de vie du cycle, la capacité, les caractéristiques de charge/décharge, les caractéristiques de température pour les batteries ternaires, lithium fer phosphate, plomb-acide, nickel-hydrure métallique nickel-cadmium et autres.
marque:
ACEYréf.:
ACEY-BA100200-6conformité:
CE Certifiedgarantie:
One-year warranty with lifetime supportOrdre (Moq) :
1 SetPaiement:
T/Torigine du produit:
Chinadélai de mise en œuvre:
7-35 daysTesteur de batterie à retour d'énergie 100 V 200 A (charge/décharge)
Composition de l'équipement
L'appareil de test de vieillissement de batterie ACEY-BA100200-6 utilise principalement des tests de charge et de décharge cycliques pour évaluer la capacité, la régularité et la sécurité des batteries. Les tests incluent : les tests de tension de protection de charge et de décharge, ainsi que les tests de capacité.
Le système de test de batterie comprend principalement un module d'alimentation, un module de conversion de tension CA/CC (onduleur CA/CC bidirectionnel), un module de contrôle, un module d'alimentation, un système de dissipation thermique, un système d'acquisition de données (cellule unique, tension totale, courant, température), un système de traitement de données informatique supérieur et une structure d'armoire.
Application
1. Applicable au même bloc-batterie de port et au même bloc-batterie de sous-port.
2. Plage de tension de la batterie de vieillissement de l'équipement 10 V ~ 100 V, plage de courant de charge et de décharge réglable 100 mA ~ 200 A
3. Tests de production de modules de batteries des entreprises de fabrication de batteries.
4. Détection de charge et de décharge à courant élevé du système de batterie d'alimentation EV/HEV.
5. Tests de charge et de décharge à courant élevé des modules de batterie, tests de performances de la batterie, etc.
6. Maintenance quotidienne des modules de batterie dans les usines de batteries et les stations de charge
Avantages
1. Précision de tension et de courant ± (0,1 % RD + 0,1 % FS), temps d'enregistrement des données 5 S/temps, haute stabilité.
2. L'armoire peut accueillir 6 canaux. Des conditions de charge et de décharge indépendantes peuvent être configurées après un regroupement libre pour chaque canal.
3. entrée et sortie complètes, protection logicielle et matérielle, protection de connexion inversée, renouvellement de panne de courant, protection contre les courts-circuits, etc.
4. Démarrage du canal sans courant d'appel, courant constant à tension constante de manière transparente, sans aucune surtension
5. Gestion intégrée du réseau, contrôle centralisé par ordinateur, prise en charge de la surveillance à distance
6. Conception modulaire de l'unité de puissance, facile à produire et à entretenir
7. Données claires et complètes, surveillance en temps réel et téléchargement vers le système MES
Paramètres
|
NON |
Article |
Exigence fonctionnelle |
||
|
1 |
Canal |
6 |
||
|
2 |
Mode d'action |
Complètement indépendant |
||
|
3 |
Mode de fonctionnement du canal principal |
Charge : charge à courant constant et à tension constante CCCV. &CC Décharge : décharge à courant constant CD. et CP Se reposer, s'arrêter |
||
|
Condition d'abandon du test du canal principal |
Temps, tension, courant, capacité, etc. |
|||
|
4 |
Tension du canal principal |
Plage de tension de Charge et décharge |
10 V-100 V |
|
|
Précision |
± （ 0,1 % DR + 0,1 % FS ） |
|||
|
Résolution |
1 mV |
|||
|
Courant du chenal principal |
Courant de sortie maximal |
200A |
||
|
Courant de sortie minimum |
1 00 mA |
|||
|
Précision |
± （ 0,1 % DR + 0,1 % FS ） |
|||
|
Résolution |
1 mA |
|||
|
Pouvoir |
Sortir |
Puissance maximale en fonctionnement continu sur un seul canal 20 000 W |
||
|
Fonction de coupure des paramètres du canal auxiliaire |
L'étape du canal principal peut être réglée pour s'arrêter ou commuter lorsque le signal du canal auxiliaire atteint certaines conditions. |
|||
|
5 |
Programme de contrôle |
S prise en charge de la protection des données en cas de mise hors tension, prise en charge des coupures de courant, arrêt manuel et succession de tests à partir de fichiers de données. |
||
|
Les conditions de protection de sécurité peuvent être définies, notamment : limite de tension inférieure, limite de tension supérieure, limite de courant inférieure, limite de courant supérieure, tendance de tension et de courant 。 |
||||
|
Les conditions de protection du canal auxiliaire peuvent être définies et les paramètres peuvent être définis, notamment : la limite de tension supérieure, la limite de tension inférieure, la limite de température supérieure et la limite de température inférieure. |
||||
|
Temps de cycle |
Max 9999 |
|||
|
Unité de temps d'étape de travail |
h , min , s sont disponibles |
|||
|
Enregistrement des données |
Min 5S |
|||
|
6 |
Méthode d'affichage des données |
Liste des boucles |
nombre de cycles, capacité de charge/décharge, efficacité de charge/décharge, énergie de charge/décharge, tension moyenne de charge/décharge, etc. |
|
|
Liste des processus |
numéro de série du processus, mode de fonctionnement, temps de processus, capacité, énergie, tension médiane, tension de terminaison, courant de terminaison, etc. |
|||
|
|
Liste détaillée |
Il y a le numéro de série d'enregistrement, l'heure du système, le temps accumulé, la tension, le courant, l'énergie, la puissance, etc. |
||
|
7 |
Méthode d'exportation des données |
Les données peuvent être exportées vers des fichiers EXCEL et graphiques, qui peuvent fournir une variété de courbes d'analyse de données telles que l'efficacité de charge et de décharge, les courbes de charge et de décharge, la tension, la capacité, les caractéristiques de temps de courant, etc., et les courbes peuvent être importées dans EXCEL. |
||
|
8 |
Type de courbe |
Coordonnée X : le temps total, la capacité de charge et de décharge, les temps de cycle, etc., peuvent être définis librement. |
||
|
Coordonnée Y : tension totale, courant, capacité, température du corps unique, capacité de charge/décharge, tension du corps unique, etc., peuvent être réglés librement. |
||||
|
9 |
Protection des logiciels |
Protection des données en cas de mise hors tension, renouvellement de la pause après mise hors tension, protection contre les surtensions et les décharges excessives, protection contre les surintensités et les sous-intensités, protection de capacité, protection contre les surchauffes, protection contre les fluctuations de courant anormales, protection contre les taux de montée de tension de charge anormaux, protection contre les taux de chute de tension de décharge anormaux. |
||
|
Protection du matériel |
Inversion de batterie, protection contre les surintensités, protection contre les surtensions, protection contre les courts-circuits. |
|||
|
Fonction d'alarme |
Le matériel dispose de fonctio
