Comment choisir une machine de soudage par points pour l'assemblage de packs de batteries au lithium
Le soudage par points est l'un des principaux procédés de connexion utilisés dans la ligne d'assemblage de packs de batteries au lithium. Après que les cellules ont été disposées selon la configuration série et parallèle requise, des bandes de nickel ou d'autres matériaux conducteurs de connexion doivent être soudés aux bornes des cellules afin de former le circuit électrique.
Pour les fabricants de packs de batteries, la sélection des équipements nécessite d'aller au-delà du simple courant de soudage maximal ; des facteurs tels que le type de cellule, les dimensions du pack de batteries, la configuration des languettes en nickel, le type de pointe de soudage, les exigences de volume de production, le niveau d'automatisation et le budget de l'équipement doivent tous être pris en compte de manière globale.
ACEY fournit des machines de soudage par points à portique, automatiques simple face et automatiques double face. La structure de la machine peut également être personnalisée selon les dimensions, la disposition des points de soudage et les exigences de production du pack de batteries.
Que fait une machine de soudage par points pour packs de batteries ?
Une machine de soudage par points pour packs de batteries applique une pression contrôlée et un courant de soudage à travers les électrodes pour assembler la bande de nickel à la borne de la batterie.
Pendant la production, les cellules sont d'abord disposées et fixées dans un support. La tête de soudage se déplace ensuite vers la position programmée, presse les électrodes contre la bande de nickel et la borne de la cellule, puis réalise la soudure.
La qualité du soudage par points est influencée par plusieurs facteurs :
-
Réglages du courant de soudage et des impulsions
-
Pression de la tête de soudage
-
Forme et état des électrodes
-
Matériau et épaisseur de la bande de nickel
-
Matériau de la borne de cellule et état de surface
-
Nombre, direction et espacement des points de soudage
-
Stabilité du support du pack de batteries
-
Méthode de refroidissement utilisée sur les machines automatiques
-
Précision du programme de soudage et positionnement des mouvements
Pour les packs de batteries contenant un grand nombre de points de soudage, s'appuyer uniquement sur une inspection manuelle rend difficile la vérification de l'intégrité de chaque assemblage. Des fonctionnalités telles que le suivi des points de soudage, la détection des anomalies et l'enregistrement des données de production permettent aux opérateurs d'identifier rapidement des problèmes tels que les projections, les soudures froides, les assemblages faibles et les soudures manquées.
Quelle est la différence entre le soudage simple face et double face ?
Soudage automatique simple face

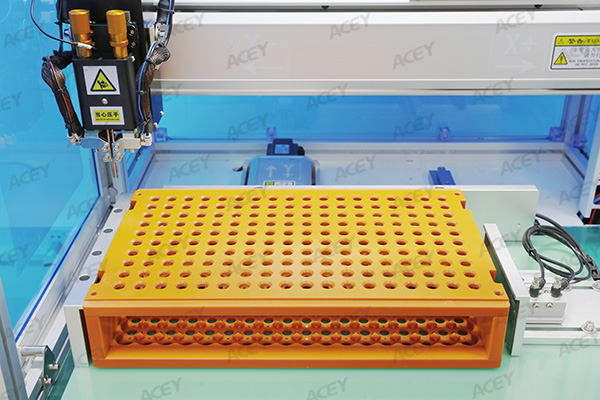

Une machine de soudage par points automatique simple face traite un côté du pack de batteries à la fois.
Après le soudage du premier côté, l'opérateur retourne ou repositionne le pack de batteries et lance le programme pour le deuxième côté. La machine effectue toujours automatiquement le déplacement du trajet, le positionnement du soudage, le contrôle du programme et la surveillance du soudage.
Cette configuration convient aux fabricants souhaitant remplacer le soudage manuel point par point sans nécessiter un processus entièrement automatisé double face. Elle constitue également une option pratique pour les petits et moyens volumes de production ou les projets avec un budget d'équipement plus contrôlé.
Soudage automatique double face

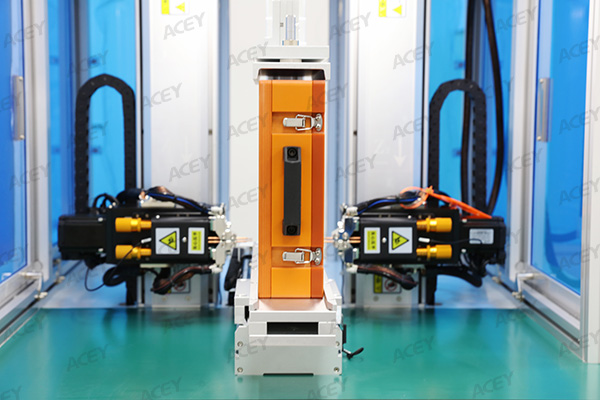

Une machine de soudage par points automatique double face est équipée de mécanismes de soudage des deux côtés du support du pack de batteries.
Elle peut réaliser les opérations de soudage des deux côtés au cours d'un seul processus automatisé. L'opérateur n'a pas besoin de retirer et de retourner le pack de batteries après avoir terminé le premier côté, ce qui réduit le temps de manipulation manuelle et de repositionnement.
Une machine double face convient mieux à la production répétitive en lots et aux applications nécessitant une efficacité et un niveau d'automatisation plus élevés.
Soudage par points manuel à portique
Une machine de soudage par points à portique repose principalement sur un positionnement contrôlé par l'opérateur.
L'opérateur place le pack de batteries sur la table de soudage, aligne la zone de soudage requise avec la tête de soudage et démarre le cycle de soudage à l'aide d'une pédale. Sa structure ouverte rend le positionnement des produits et le changement de configuration plus flexibles.
Cette machine est couramment utilisée pour la préparation d'échantillons, les essais de processus et la production en petites séries.
Facteurs clés lors de la sélection d'une machine de soudage par points pour packs de batteries
1. Type de cellule de batterie
Le format de la cellule de batterie influence la conception du support, la course de la tête de soudage, la position des électrodes et l'espace de travail requis pour la machine.
La machine de soudage par points manuelle et automatique pour packs de batteries ACEY peut être utilisée pour des cellules cylindriques telles que :
-
14500
-
18650
-
21700
-
26650
-
32700
-
32140
-
33140
-
autres
Le modèle de cellule seul ne suffit pas à déterminer la configuration de la machine. La disposition complète en série-parallèle, la position des bornes, les dimensions du pack de batteries et la disposition des bandes de nickel doivent également être examinées.
2. Dimensions du pack de batteries
La longueur, la largeur et la hauteur du pack de batteries doivent correspondre à la zone de travail effective de la machine.
La plage standard compatible des machines de soudage par points automatiques simple face et double face ACEY est :
|
Direction de travail
|
Plage standard compatible
|
|
Direction X
|
0–500 mm
|
|
Direction Y
|
0–400 mm
|
|
Direction Z
|
50–140 mm
|
Ces valeurs s'appliquent à la configuration standard de la machine. Les dimensions du dispositif de fixation, la hauteur des cellules, la position des bornes et le dégagement de la tête de soudage doivent également être pris en compte.
Pour les packs de batteries en dehors de la plage de travail standard, ACEY peut personnaliser l'équipement selon les dimensions réelles du produit. Par exemple, la structure de la machine peut être augmentée en hauteur pour des packs de batteries plus hauts, avec des ajustements correspondants de la position du dispositif de fixation, du dégagement de la tête de soudage ou de la course de déplacement.
Fournir les dimensions complètes du pack de batteries est donc plus utile que de fournir uniquement le modèle de cellule.
3. Volume de production
Le volume de production influence directement le niveau d'automatisation requis.
Une machine de soudage par points à portique convient à la production d'échantillons, à la vérification des processus et aux petites séries. Comme l'opérateur contrôle la position du pack de batteries, il est plus facile de gérer les produits qui changent fréquemment.
Une machine de soudage par points automatique simple face convient à la production en petites et moyennes séries. Elle réalise automatiquement un côté, mais le pack de batteries doit être retourné ou repositionné avant le soudage de l'autre côté.
Une machine de soudage par points automatique double face est mieux adaptée à la production répétitive en série. La réduction des retournements et repositionnements manuels contribue à améliorer la continuité du processus de soudage.
La machine doit être sélectionnée en fonction de l'objectif réel de production horaire ou quotidienne plutôt que de choisir par défaut le niveau d'automatisation le plus élevé.
4. Type de tête de soudage
Le type de tête de soudage influence le contrôle du mouvement, la pression de soudage et la compatibilité avec différentes structures de bandes de nickel.
Les machines de soudage par points à portique ACEY sont disponibles avec :
-

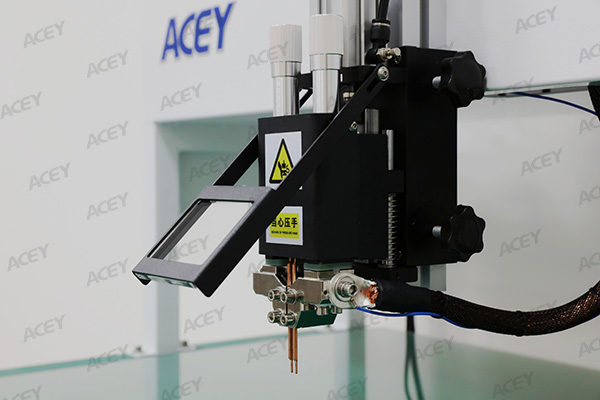

Tête de soudage pneumatique
-
Tête de soudage électrique entraînée par moteur pas à pas
-
Tête de soudage électrique entraînée par servomoteur
Les machines automatiques simple face et double face ACEY sont disponibles avec :
-
Tête de soudage pneumatique
-
Tête de soudage électrique entraînée par moteur pas à pas
-
Tête de soudage électrique entraînée par servomoteur
-
Tête de soudage rotative
La tête de soudage appropriée doit être sélectionnée en fonction du contrôle de pression requis, de la structure du produit, de la vitesse de soudage, de la forme de la bande de nickel et du budget du projet.
*Tête de soudage pneumatique
Une tête de soudage pneumatique utilise de l'air comprimé pour entraîner le mouvement de soudage et appliquer une pression. Elle présente une structure relativement simple et convient aux applications de soudage conventionnelles lorsqu'une alimentation stable en air comprimé est disponible.
*Tête de soudage électrique entraînée par moteur pas à pas
Une tête de soudage électrique entraînée par moteur pas à pas utilise un moteur pas à pas pour contrôler le mouvement de la tête de soudage. Le mouvement peut être géré par le programme de l'équipement sans utiliser de vérin pneumatique comme entraînement de la tête de soudage.
*Tête de soudage électrique entraînée par servomoteur
Une tête de soudage électrique entraînée par servomoteur utilise un servomoteur pour contrôler le mouvement. Elle convient aux applications nécessitant un meilleur contrôle du mouvement de la tête de soudage, de la répétabilité et de la stabilité de fonctionnement.
*Tête de soudage rotative
Une tête de soudage rotative est principalement utilisée pour les bandes de nickel irrégulières ou les packs de batteries dont la direction des points de soudage change selon le produit.
La direction des électrodes d'une tête de soudage fixe conventionnelle reste inchangée. Lorsqu'une bande de nickel irrégulière comporte des points de soudage disposés selon différents angles, une direction de soudage fixe peut ne pas s'aligner correctement avec chaque position de soudage.
Une tête de soudage rotative peut modifier l'orientation des électrodes selon la disposition de soudage programmée, permettant à la tête de suivre des points de soudage présentant différents angles.
5. Forme de la bande de nickel
Les bandes de nickel droites standard peuvent généralement être soudées à l'aide d'une tête de soudage à direction fixe.
Certains packs de batteries utilisent toutefois des bandes de nickel irrégulières avec des courbures, des ramifications, des sections inclinées ou des contours non standard. L'orientation des points de soudage peut changer entre différentes zones du même pack de batteries.
Une tête de soudage rotative doit être envisagée lorsque :
-
La bande de nickel a une forme irrégulière
-
Les directions des points de soudage varient selon le pack de batteries
-
Certains points de soudage sont disposés en angle
-
L'orientation des électrodes doit suivre la disposition de la bande de nickel
-
Un programme de soudage contient plusieurs directions de soudage
Lors de la sélection de l'équipement, le dessin de la bande de nickel doit être fourni avec les positions et les directions des points de soudage clairement indiquées.
6. Courant de soudage et alimentation électrique
Les machines de soudage par points ACEY peuvent être configurées avec les options de courant de soudage suivantes :
Des alimentations de soudage à onduleur CC et des alimentations de soudage à transistors sont disponibles pour différents besoins de soudage.
Le courant maximal à lui seul ne détermine pas le résultat du soudage. La configuration finale doit également prendre en compte les facteurs suivants :
-
Matériau de la bande de nickel
-
Épaisseur de la bande de nickel
-
Matériau de la borne de la cellule
-
Nombre de points de soudage
-
Espacement des points de soudage
-
Pression de soudage
-
Réglages des impulsions de soudage
-
Résistance de joint requise
Une énergie de soudage excessive peut provoquer des étincelles, des marques profondes d'électrodes ou des dommages au matériau. Une énergie insuffisante peut entraîner des soudures faibles ou une résistance de connexion inadéquate.
Un soudage d'essai avec les cellules et les bandes de nickel réelles est recommandé avant de confirmer le type d'alimentation, le niveau de courant et les paramètres de soudage.
7. Refroidissement par air et refroidissement par eau
Les options de refroidissement s'appliquent principalement aux machines automatiques simple face et automatiques double face.
Les soudeuses par points automatiques ACEY peuvent être configurées avec :
-
Refroidissement par air
-
Refroidissement par eau
Le refroidissement par air possède une structure relativement simple et convient à de nombreuses conditions de production standard.
Le refroidissement par eau offre une dissipation thermique continue plus importante et convient mieux aux périodes de fonctionnement prolongées, aux fréquences de soudage plus élevées ou aux applications où l'accumulation de chaleur est plus marquée.
La méthode de refroidissement doit être sélectionnée en fonction du courant de soudage, de la fréquence de soudage, de la structure de la tête de soudage et de la durée de fonctionnement continu prévue.
Une machine de soudage par points à portique ne nécessite pas de système de refroidissement par air ou par eau.
8. Programmation et changement de produit
Les machines ACEY automatiques simple face et double face prennent en charge l'importation de données de soudage AutoCAD.
Le parcours de soudage peut être préparé à partir du dessin du pack batterie, réduisant ainsi le besoin de saisir manuellement chaque coordonnée de point de soudage. Les machines prennent également en charge les modes de soudage à un point, deux points et trois points. La distance entre les points de soudage doubles ou triples peut être réglée selon la structure de la bande de nickel.
Pour les fabricants produisant plusieurs modèles de packs batterie, le stockage des programmes et le rappel rapide des programmes peuvent réduire le temps de changement de produit.
La nécessité de changer également le dispositif de fixation, la tête de soudage ou la zone de travail dépend des différences dimensionnelles et structurelles entre les packs batterie.
9. Surveillance du soudage
Les packs batterie contiennent un grand nombre de connexions, il est donc nécessaire d'identifier les conditions de soudage anormales pendant la production plutôt que seulement lors de l'inspection finale.
Les soudeuses par points automatiques simple face et double face ACEY prennent en charge le suivi des points de soudage et peuvent surveiller, enregistrer et déclencher des alarmes pour des conditions telles que :
-
Étincelles
-
Faux soudures
-
Soudures faibles
-
Soudures manquées
-
Positions anormales des points de soudage
Lorsqu'une condition anormale est détectée, l'équipement peut s'arrêter et déclencher une alarme, permettant à l'opérateur d'inspecter les électrodes, la bande de nickel, le dispositif de fixation et les paramètres de soudage.
10. Équipement standard ou personnalisé
Tous les packs batterie ne peuvent pas être traités sur une machine standard sans modification.
Les projets de packs batterie peuvent différer par :
-
Longueur, largeur ou hauteur globale
-
Disposition des cellules
-
Forme de la bande de nickel et direction des points de soudage
-
Dimensions du dispositif de fixation
-
Profondeur ou hauteur de la position de soudage
-
Vitesse de production
-
Niveau d'automatisation requis
ACEY peut personnaliser la machine selon les exigences du projet. Pour un pack batterie dépassant la plage de hauteur standard, l'équipement peut être fabriqué avec une hauteur supérieure. Pour un pack plus grand, la plateforme de travail, la course de déplacement et la structure du dispositif de fixation peuvent également être évaluées et ajustées.
Avant la personnalisation, les informations suivantes doivent être confirmées :
-
Longueur, largeur et hauteur du pack batterie
-
Modèle de cellule
-
Configuration série-parallèle
-
Dessin de la bande de nickel
-
Disposition des points de soudage
-
Poids du produit
-
Exigence de cycle de production
-
Conditions d'alimentation électrique et d'air comprimé de l'usine
Les dessins CAO, les photographies des produits ou les échantillons physiques de blocs-batteries aident à déterminer plus précisément les dimensions requises de la machine et l'étendue de la personnalisation.
Machines de soudage par points ACEY pour la production de blocs-batteries

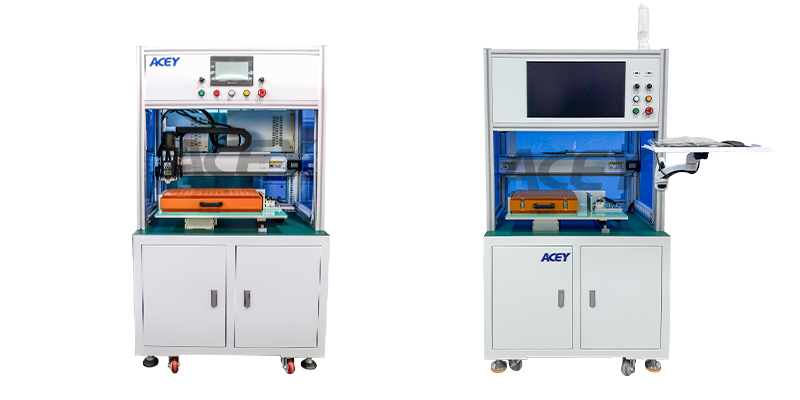

1. Machine automatique de soudage par points de blocs-batteries sur un seul côté
Le machine automatique de soudage par points de blocs-batteries sur un seul côté termine un côté du bloc-batterie à la fois.
Cette machine convient aux fabricants qui nécessitent un positionnement automatique des soudures, un contrôle par programme et une surveillance du processus, mais qui peuvent accepter le retournement manuel des blocs. Elle offre un équilibre pratique entre automatisation et investissement en équipement.
Ses principales fonctions comprennent :
-
Exécution automatique du parcours de soudage
-
Importation des données de soudage AutoCAD
-
Compensation automatique des légers écarts de positionnement des électrodes
-
Surveillance et enregistrement des données de production
-
Surveillance des étincelles, des fausses soudures, des soudures faibles et des soudures manquées
-
Modes de soudage à un point, deux points et trois points
-
Espacement réglable des points de soudure
-
Courant de soudage disponible en option de 5000 A, 8000 A ou 10000 A
-
Alimentation de soudage à onduleur CC ou à transistor disponible en option
Les têtes de soudage disponibles comprennent :
-
Tête de soudage pneumatique
-
Tête de soudage électrique entraînée par moteur pas à pas
-
Tête de soudage électrique entraînée par servomoteur
-
Tête de soudage rotative pour bandes de nickel irrégulières
Les méthodes de refroidissement disponibles comprennent :
-
Refroidissement par air
-
Refroidissement par eau
La machine standard est compatible avec les cellules cylindriques telles que les cellules cylindriques 14500, 18650, 21700, 26650 et 32700. Pour les cellules 32140 et 33140, l'équipement doit être personnalisé avec une hauteur et une largeur accrues.
Pour les blocs-batteries dont les dimensions ne correspondent pas aux dimensions standard, la machine peut être personnalisée. Par exemple, l'équipement peut être fabriqué plus haut afin de fournir un dégagement suffisant pour un bloc plus haut, un dispositif de fixation et une tête de soudage.
Cette machine convient lorsque :
-
Un positionnement automatique des soudures est requis
-
Le retournement manuel des blocs-batteries est acceptable
-
Le volume de production est faible ou moyen
-
Une automatisation complète n'est pas essentielle
-
L'investissement initial en équipement doit être maîtrisé
-
Plusieurs programmes de soudage doivent être stockés et réutilisés

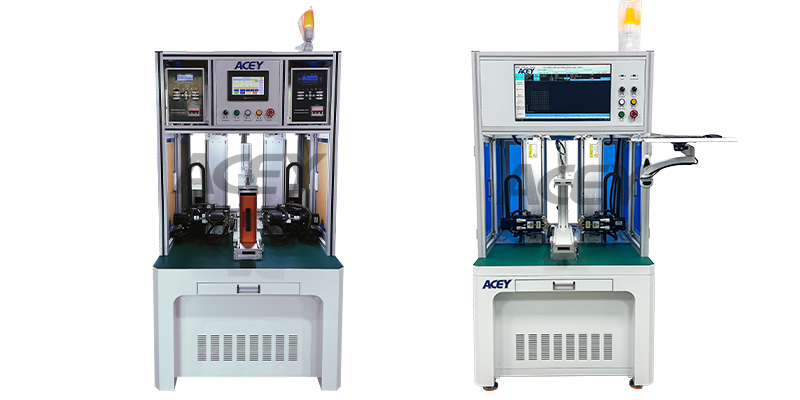

2. Machine automatique de soudage par points de blocs-batteries sur deux côtés
La machine automatique de soudage par points de blocs-batteries sur deux côtés est équipée de mécanismes de soudage des deux côtés du bloc-batterie.
Elle réalise les opérations de soudage des côtés positif et négatif dans un seul processus automatisé. Comparée à une machine sur un seul côté, elle réduit le besoin de retournement et de repositionnement manuels des blocs-batteries.
Ses principales fonctions comprennent :
-
Processus de soudage automatique double face
-
Importation de données de soudage AutoCAD
-
Compensation automatique de l’écart de positionnement des électrodes
-
Suivi des points de soudage
-
Enregistrement des données de production
-
Surveillance des soudures anormales et alarmes
-
Soudage à un point, deux points et trois points
-
Espacement réglable des points de soudage
-
Courant de soudage optionnel de 5000 A, 8000 A ou 10000 A
-
Alimentation de soudage optionnelle à onduleur CC ou à transistor
Les têtes de soudage disponibles comprennent :
-
Tête de soudage pneumatique
-
Tête de soudage électrique entraînée par moteur pas à pas
-
Tête de soudage électrique entraînée par servomoteur
-
Tête de soudage rotative pour bandes de nickel irrégulières
Les méthodes de refroidissement disponibles comprennent :
-
Refroidissement par air
-
Refroidissement par eau
L’équipement standard peut traiter des cellules cylindriques telles que les cellules cylindriques 14500, 18650, 21700, 26650 et 32700. Pour les cellules 32140 et 33140, l’équipement doit être personnalisé avec une hauteur et une largeur augmentées.
L’équipement peut également être personnalisé pour des packs de batteries avec différentes dimensions et structures. Par exemple, la hauteur de la machine peut être augmentée pour des packs de batteries plus hauts. La plateforme, la course de déplacement et le dispositif de fixation peuvent également être évalués pour des produits de plus grande taille.
Cette machine est plus adaptée lorsque :
-
Les packs de batteries sont produits en lots répétés
-
La manipulation manuelle doit être réduite
-
Une efficacité de production supérieure est requise
-
La structure du produit est relativement stable
-
Un niveau d’automatisation plus élevé est requis
-
La cohérence du positionnement entre les deux étapes de soudage est importante

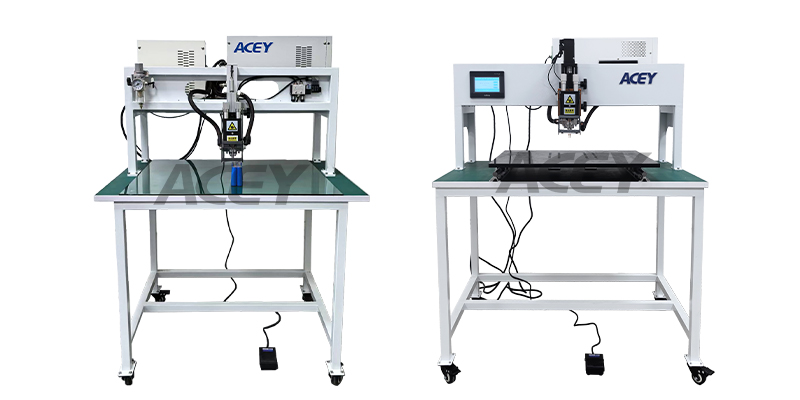

3. Machine de soudage par points de packs de batteries à portique
La soudeuse manuelle par points de packs de batteries à portiqueconvient aux essais de produits, à la préparation d’échantillons et à la production en petites séries.
L’opérateur place le pack de batteries sur la table de soudage, aligne le point de soudage avec la tête de soudage et démarre le cycle de soudage à l’aide d’une pédale. La structure ouverte du portique facilite l’ajustement de la position du pack de batteries et l’adaptation aux variations de dimensions du produit ou de disposition des points de soudage.
Les têtes de soudage disponibles comprennent :
-
Tête de soudage pneumatique
-
Tête de soudage électrique entraînée par moteur pas à pas
-
Tête de soudage électrique entraînée par servomoteur
La machine peut être équipée d’une alimentation de soudage à onduleur CC ou à transistor, avec des courants de soudage sélectionnables de 5000 A, 8000 A ou 10000 A.
La machine à portique ne nécessite pas de système supplémentaire de refroidissement par air ou par eau.
Elle peut également être personnalisée selon les dimensions du pack de batteries. Par exemple, la structure du portique peut être augmentée en hauteur pour des packs de batteries plus hauts, offrant un espace suffisant pour le produit, le dispositif de fixation et la tête de soudage. D’autres modifications structurelles peuvent être évaluées selon le plan du pack de batteries.
Cette machine est adaptée lorsque :
-
Les conceptions des blocs-batteries changent fréquemment
-
La production est axée sur des échantillons ou de petites séries
-
Les opérateurs ont besoin d'un accès direct à la zone de soudage
-
Différents formats ou dimensions de batteries doivent être traités
-
Le positionnement manuel est acceptable
-
Un programme de mouvement entièrement automatique n'est pas nécessaire
-
L'investissement initial en équipement doit rester maîtrisé
Comparée aux machines automatiques, la machine à portique dépend davantage de l'opérateur pour l'efficacité de production et la constance de la position de soudage. Ses principaux avantages sont la flexibilité, un changement de configuration plus facile et un niveau d'investissement en équipement plus faible.
Comparaison des trois types de machines
|
Type de machine
|
Processus de soudage
|
Options de tête de soudage
|
Configuration de refroidissement
|
Personnalisation
|
Application recommandée
|
|
Soudeuse automatique par points simple face
|
Soude d'abord un côté, puis le bloc est retourné ou repositionné pour le deuxième côté
|
Pneumatique, électrique pas à pas, électrique servo ou rotatif
|
Refroidissement par air ou par eau
|
La hauteur de la machine, la plage de travail et le dispositif de fixation peuvent être ajustés
|
Petites et moyennes séries avec des exigences modérées en matière d'automatisation
|
|
Soudeuse automatique par points double face
|
Réalise les deux côtés au cours d'un seul processus de production automatisé
|
Pneumatique, électrique pas à pas, électrique servo ou rotatif
|
Refroidissement par air ou par eau
|
La hauteur de la machine, la plage de travail et le dispositif de fixation peuvent être ajustés
|
Production en série avec des exigences plus élevées en matière d'efficacité et d'automatisation
|
|
Soudeuse par points à portique
|
L'opérateur positionne le bloc-batterie et démarre le soudage avec une pédale
|
Pneumatique, électrique pas à pas ou électrique servo
|
Aucun équipement de refroidissement requis
|
La hauteur et la structure du portique peuvent être ajustées pour différentes dimensions de blocs-batteries
|
Échantillons, développement de processus et production en petites séries
|
Pourquoi le courant de soudage seul ne peut pas déterminer la qualité de soudage
Le courant de soudage est important, mais il ne doit pas être utilisé comme seul critère pour la sélection de la machine ou l'évaluation de la qualité de soudage.
Même lorsque deux blocs-batteries utilisent le même modèle de cellule, ils peuvent nécessiter des paramètres de soudage différents en raison des différences d'épaisseur de la bande de nickel, de structure des bornes ou de disposition des points de soudage.
Le résultat final du soudage est influencé par :
-
Le matériau et l'épaisseur de la bande de nickel
-
Le matériau des bornes de cellule
-
Forme de la pointe de l'électrode
-
Pression de soudage
-
Temps de soudage et réglages des impulsions
-
Nombre et espacement des points de soudure
-
État de la surface
-
Condition de refroidissement sur les machines automatiques
-
Stabilité du dispositif de fixation
Une énergie de soudage excessive peut provoquer des étincelles, des marques profondes d'électrode ou endommager le matériau de connexion. Une énergie insuffisante peut entraîner des fausses soudures, des soudures faibles ou une résistance de joint inadéquate.
La configuration finale de la machine doit être confirmée en examinant le plan du bloc-batterie, les spécifications des matériaux et les résultats des soudures d'essai.
Comment maintenir un soudage par points stable des blocs-batteries
*Garder les électrodes propres
Les pointes d'électrode s'usent progressivement et accumulent du matériau pendant la production. Les changements de forme de l'électrode ou de zone de contact peuvent affecter la pression de soudage et la répartition du courant.
Les électrodes doivent être inspectées, nettoyées ou remplacées selon les conditions réelles de production.
*Utiliser un dispositif de fixation stable
Le dispositif de fixation doit maintenir les cellules et les bandes de nickel dans les bonnes positions. Un mouvement pendant le soudage peut provoquer un déplacement des points de soudure, un mauvais contact ou une pression irrégulière.
Un dispositif de fixation personnalisé doit être conçu pour les blocs-batteries aux dimensions ou structures non standard.
*Vérifier la position de la bande de nickel
Avant le soudage, la bande de nickel doit être plaquée à plat contre la borne de la cellule. Une déformation, un mauvais alignement ou des espaces entre la bande et la borne peuvent entraîner un soudage instable.
Pour les bandes de nickel irrégulières, une tête de soudage rotative peut être envisagée sur une machine automatique à simple face ou double face.
*Sélectionner la méthode de refroidissement appropriée pour les machines automatiques
Lors d'une production continue, l'accumulation de chaleur au niveau de la tête de soudage et des électrodes doit être prise en compte.
Le refroidissement par eau peut être choisi pour des fréquences de soudage plus élevées ou des périodes de fonctionnement continu plus longues. Le refroidissement par air convient à de nombreuses conditions de production standard.
Une soudeuse par points à portique ne nécessite pas d'équipement de refroidissement.
*Examiner les alarmes de soudage
Lorsque la machine signale des étincelles, des fausses soudures, des soudures faibles ou des soudures manquées, la cause doit être vérifiée avant de poursuivre la production.
Les causes possibles comprennent :
-
Usure de l'électrode
-
Pression de soudage incorrecte
-
Déplacement de la bande de nickel
-
Paramètres de soudage inadaptés
-
Écart du dispositif de fixation
-
Mauvais contact avec la borne de la batterie
-
Vérifier la résistance de la soudure
L'apparence visuelle seule ne peut pas confirmer complètement la résistance de la soudure. Les échantillons de soudure doivent être testés conformément aux exigences de qualité du bloc-batterie.
Informations requises avant la configuration d'une soudeuse par points
Pour déterminer la structure de la machine, le type de tête de soudage, la méthode de refroidissement et l'étendue de la personnalisation, les informations suivantes doivent être fournies :
|
Informations requises
|
Détails
|
|
Format de batterie
|
Batterie cylindrique
|
|
Modèle de cellule
|
Tels que 14500, 18650, 21700, 26650, 32650, 32700, 32140 ou 33140
|
|
Structure du pack de batteries
|
Disposition en série et en parallèle
|
|
Dimensions du pack de batteries
|
Longueur, largeur et hauteur
|
|
Poids du pack de batteries
|
Utilisé pour évaluer la plateforme et le dispositif de fixation
|
|
Informations sur la bande de nickel
|
Matériau, épaisseur et forme
|
|
Disposition des points de soudure
|
Nombre, position, direction et espacement
|
|
Objectif de production
|
Production requise par heure ou par jour
|
|
Exigence d'automatisation
|
Portique, automatique simple face ou automatique double face
|
|
Exigence concernant la tête de soudage
|
Pneumatique, électrique pas à pas, électrique servo ou rotative
|
|
Exigence de refroidissement
|
Refroidissement par air ou par eau pour les machines automatiques ; aucun pour la machine à portique
|
|
Exigence de personnalisation
|
Hauteur augmentée, zone de travail plus grande ou dispositif de fixation personnalisé
|
|
Services publics de l'usine
|
Alimentation électrique et disponibilité de l'air comprimé
|
|
Exigence en matière de données
|
Enregistrement de la production ou communication de l'équipement
|
|
Matériaux de référence
|
Dessins CAO, photographies du produit ou échantillons de packs de batteries
|
Pour les bandes de nickel irrégulières, le dessin doit clairement montrer la forme de la bande et les directions des points de soudure. Pour les packs de batteries dont les dimensions ne correspondent pas aux dimensions standard, la longueur, la largeur et la hauteur complètes doivent être fournies afin d'évaluer la nécessité d'une machine plus haute ou d'un espace de travail plus grand.
Conclusion
Les côtés positif et négatif d'un pack de batteries au lithium nécessitent généralement tous deux un soudage. La différence entre les machines de soudage par points simple face et double face réside dans la manière dont les deux étapes de soudage sont réalisées et dans le niveau d'automatisation impliqué.
Une machine automatique simple face soude d'abord un côté. L'opérateur tourne ensuite ou repositionne le pack de batteries avant de souder l'autre côté. Elle convient aux fabricants qui exigent un soudage automatique mais qui ont des besoins d'automatisation modérés ou un budget d'équipement plus contrôlé.
Une machine automatique double face intègre le soudage des deux côtés dans un seul processus automatisé. Elle réduit les manipulations et repositionnements manuels et convient mieux à la production répétitive en lots nécessitant une efficacité accrue.
Une soudeuse par points à portique utilise un positionnement contrôlé par l'opérateur et une activation par pédale. Elle convient à la préparation d'échantillons, aux essais de produits et à la production en petites séries. Des têtes de soudage pneumatiques, électriques à entraînement pas à pas et électriques à entraînement servo sont disponibles, et aucun système de refroidissement supplémentaire n'est nécessaire.
Les machines automatiques simple face et double face peuvent utiliser des têtes de soudage pneumatiques, électriques à entraînement pas à pas, électriques à entraînement servo ou rotatives. Les têtes de soudage rotatives sont principalement utilisées pour les bandes de nickel irrégulières et les produits dont les directions des points de soudure changent. Le refroidissement par air et le refroidissement par eau sont disponibles selon les conditions de production.
ACEY peut également personnaliser l'équipement selon les différentes dimensions, structures et exigences de soudage des packs de batteries. Par exemple, la machine peut être fabriquée plus haute pour accueillir un pack de batteries plus élevé et fournir un dégagement suffisant pour le produit, le dispositif de fixation et la tête de soudage.
La fourniture des dimensions complètes du pack de batteries, des dessins CAO, des dessins des bandes de nickel ou des échantillons physiques aide à déterminer le type de machine approprié, la configuration de la tête de soudage, la méthode de refroidissement et le plan de personnalisation.
FAQ
1. À quoi sert une soudeuse par points à portique pour pack de batteries ?
Une soudeuse par points à portique est couramment utilisée pour la préparation d'échantillons, le développement de produits, les essais de processus et la production en petites séries.
L'opérateur positionne le bloc-batterie sur la table de soudage et démarre le cycle de soudage à l'aide d'une pédale. Sa structure ouverte offre une grande flexibilité pour les blocs-batteries dont les dimensions, les structures ou les positions de soudage changent.
2. La machine de soudage par points à portique nécessite-t-elle un équipement de refroidissement ?
Non. La machine de soudage par points à portique pour blocs-batteries ACEY ne nécessite pas d'équipement supplémentaire de refroidissement par air ou par eau.
3. Quelles têtes de soudage sont disponibles pour la soudeuse par points à portique ?
La soudeuse par points à portique pour blocs-batteries peut être équipée de :
-
Tête de soudage pneumatique
-
Tête de soudage électrique entraînée par moteur pas à pas
-
Tête de soudage électrique entraînée par servomoteur
L'option appropriée dépend du processus de soudage, des exigences de contrôle de la pression, de la structure du produit et du budget du projet.
4. Quelles têtes de soudage sont disponibles pour les soudeuses par points automatiques ?
Les machines de soudage par points automatiques simple face et double face peuvent être équipées de :
-
Tête de soudage pneumatique
-
Tête de soudage électrique entraînée par moteur pas à vis
-
Tête de soudage électrique entraînée par servomoteur
-
Tête de soudage rotative
La tête de soudage rotative est principalement utilisée pour les bandes de nickel irrégulières ou les produits dont les directions des points de soudage changent.
5. À quoi sert une tête de soudage rotative ?
Une tête de soudage rotative ajuste l'orientation de l'électrode en fonction de la disposition de soudage programmée.
Elle convient aux bandes de nickel irrégulières, aux points de soudage inclinés et aux conceptions de blocs-batteries où la direction des points de soudage change entre différentes zones du produit.
6. Quelles tailles de cellules de batterie les machines automatiques peuvent-elles traiter ?
Les machines de soudage par points automatiques standard simple face et double face peuvent être configurées pour des cellules cylindriques telles que :
-
14500
-
18650
-
21700
-
26650
-
32700
Pour les cellules cylindriques plus grandes telles que 32140 et 33140, la machine doit être personnalisée avec une hauteur et une largeur accrues afin de fournir un espace suffisant pour le bloc-batterie, le dispositif de fixation et le déplacement de la tête de soudage.
7. La machine de soudage par points peut-elle être personnalisée pour différentes tailles de blocs-batteries ?
Oui. ACEY peut personnaliser la machine selon les dimensions du bloc-batterie, sa structure et les exigences de soudage.
Par exemple, l'équipement peut être rendu plus haut pour un bloc-batterie plus élevé. La plateforme de travail, la course de déplacement, le dispositif de fixation et le dégagement de la tête de soudage peuvent également être ajustés pour des produits plus grands ou non standard.
8. Quelles options de courant de soudage sont disponibles ?
Les machines de soudage par points pour blocs-batteries ACEY peuvent être configurées avec un courant de soudage de 5000 A, 8000 A ou 10000 A. Des alimentations de soudage à onduleur CC et à transistors sont également disponibles.
