Description du produit

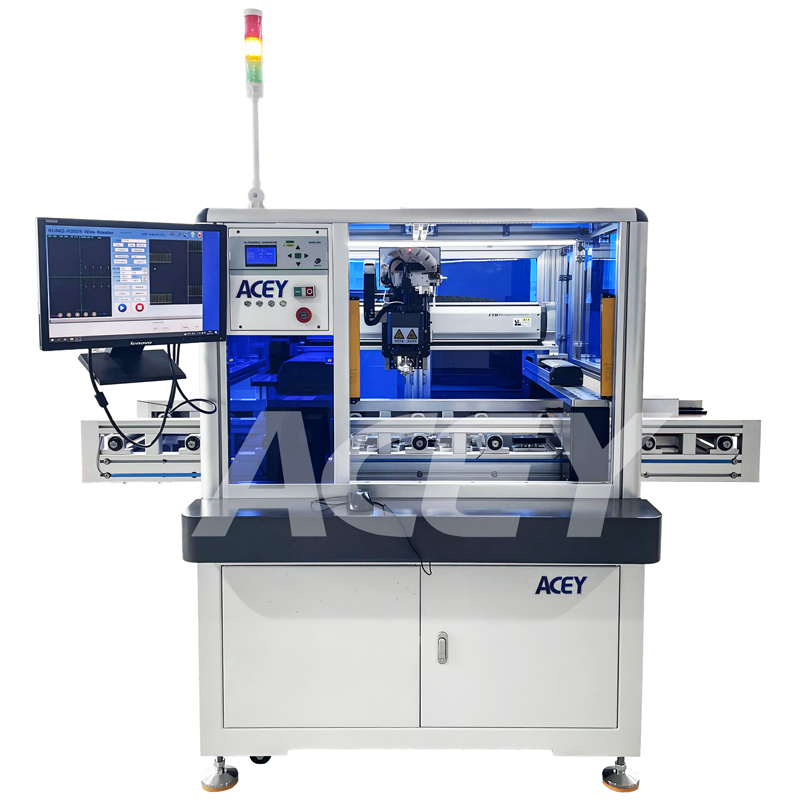

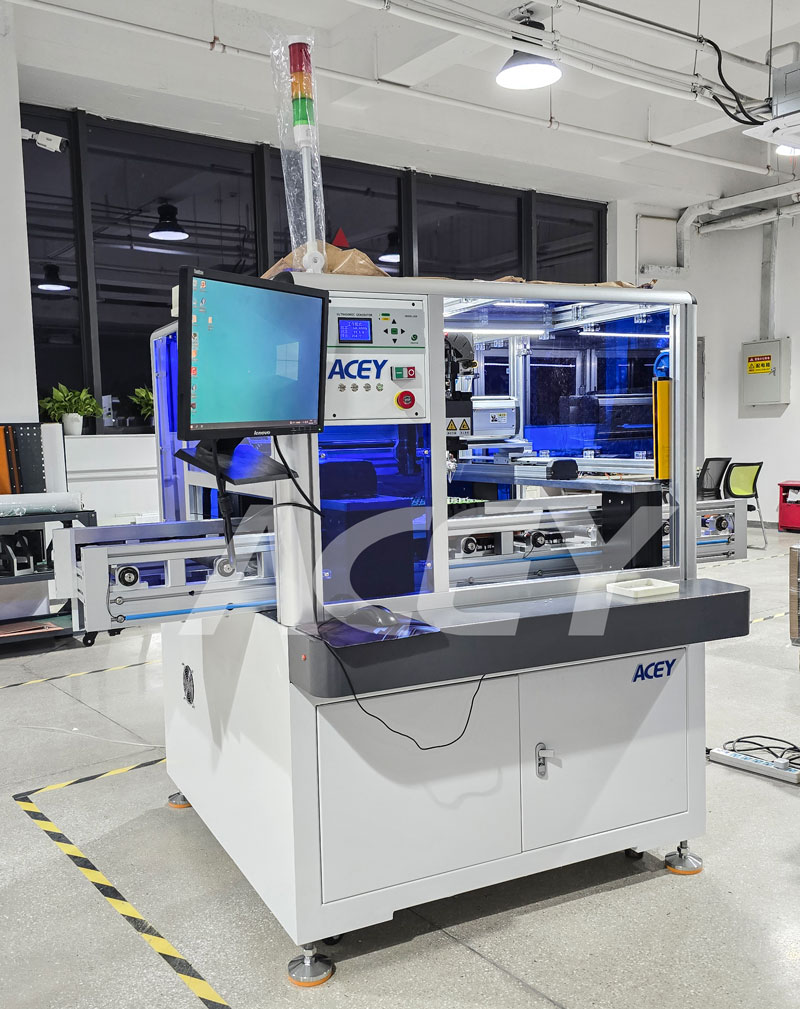

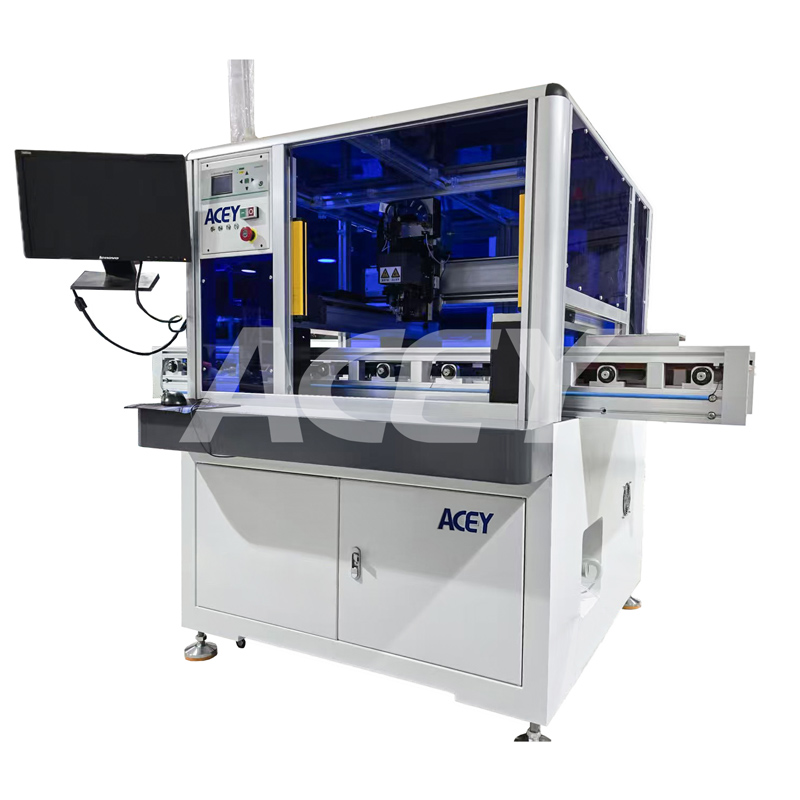

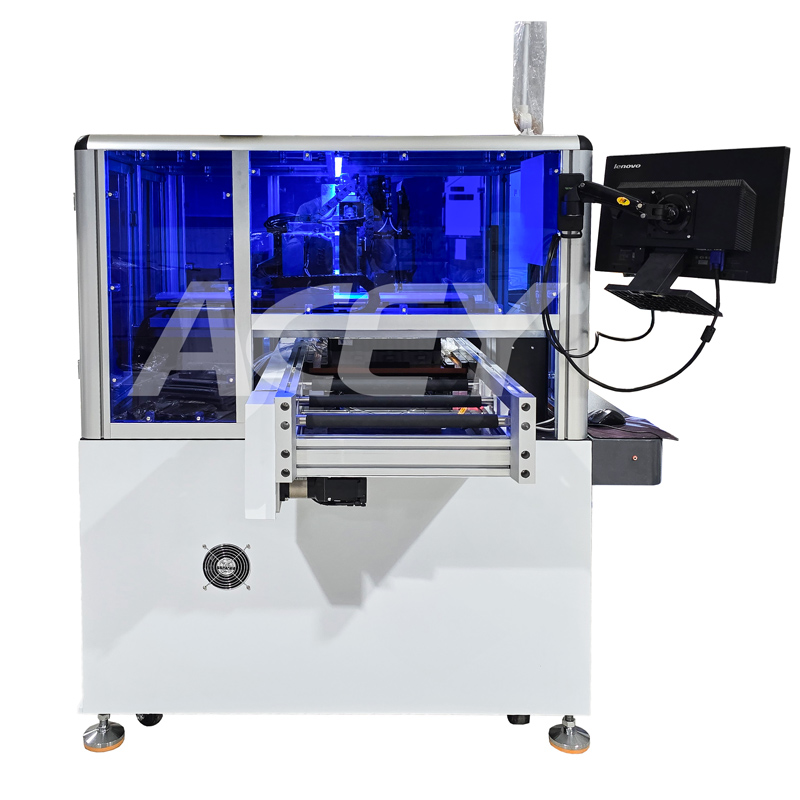

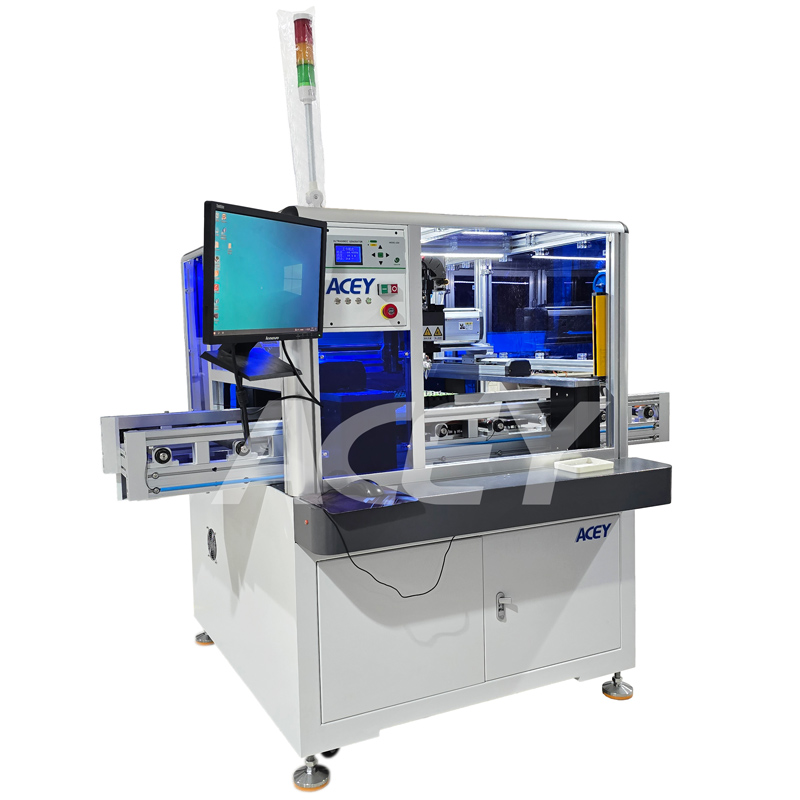

La machine de soudage par ultrasons ACEY-3753A est un équipement de soudage de haute précision conçu spécifiquement pour l'assemblage de batteries de puissance, de batteries de stockage d'énergie et de divers modules de batteries au lithium. Elle est principalement utilisée pour assurer une connexion fiable entre les barres omnibus en aluminium et les cosses de la batterie.

Principe de fonctionnement

Les ondes ultrasonores du générateur génèrent des vibrations à haute fréquence transmises par le transducteur, puis par le transformateur d'amplitude au coin. Lorsque le coin entre en contact avec le fil conducteur et la pièce à souder, les surfaces métalliques frottent l'une contre l'autre sous l'effet de la pression et des vibrations. La couche d'oxyde est détruite et une déformation plastique se produit, rapprochant ainsi les deux surfaces métalliques pures et réalisant une liaison à l'échelle atomique, formant finalement une liaison métallique solide.

Caractéristiques

• Chargement manuel (poste frontal), identification et positionnement automatiques, collage automatique, déchargement manuel (flux vers le poste arrière).
• Cette machine d'assemblage est dédiée à la production par collage de produits de batteries selon les spécifications du client. Équipement non universel.
• Si d'autres produits sont nécessaires, ils doivent être modifiés et utilisés en fonction des conditions réelles.

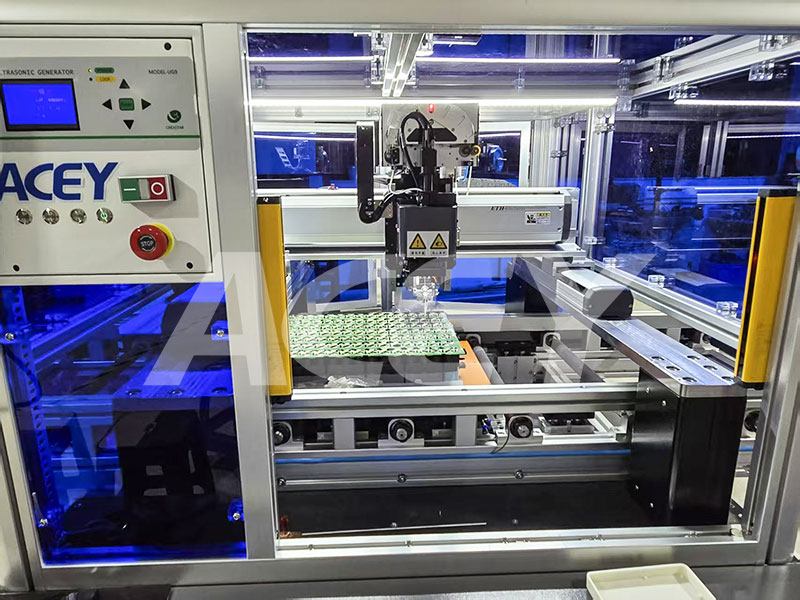

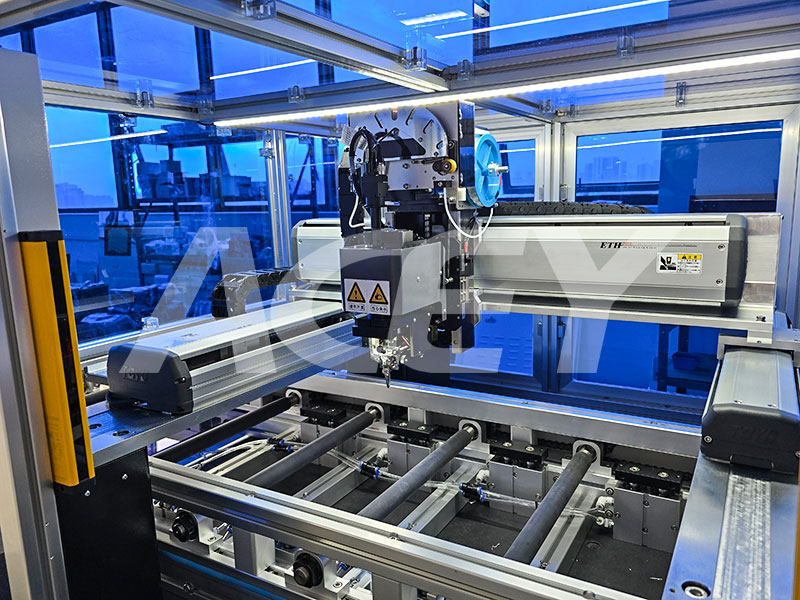

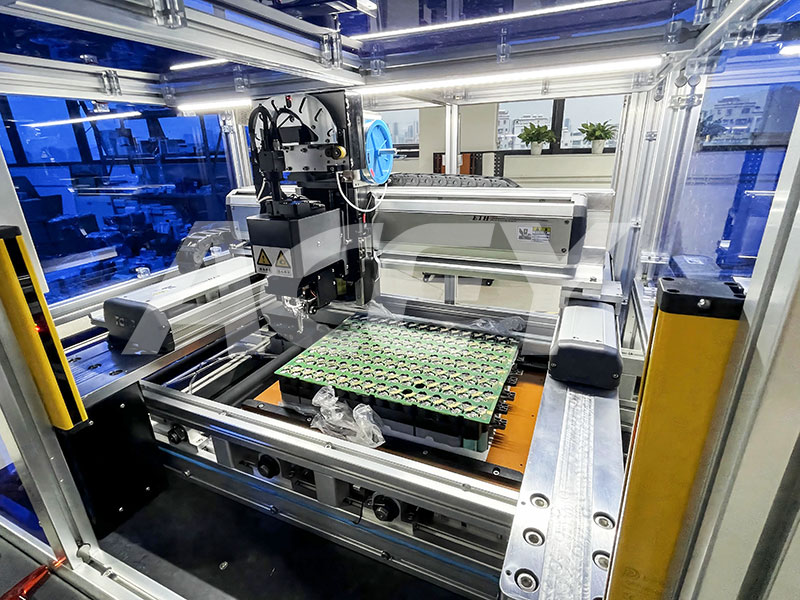

• Cette machine est principalement composée d'un châssis, d'un système d'alimentation XYZC, d'un mécanisme d'alimentation automatique, d'un mécanisme d'alimentation de fil, d'un système de positionnement et de pressage du gabarit, d'un mécanisme de tête de soudage et d'une console.
• Le module XYZ utilise un entraînement à vis à billes de précision, la précision de positionnement de répétition de distance est inférieure à ±0,02 mm et la précision de positionnement angulaire est de ±1°.
• Le système de commande utilise un ordinateur industriel et une carte de contrôle de mouvement pour piloter le moteur du serveur dédié. L'équipement est simple d'utilisation et d'entretien, son interface de commande est conviviale et le paramétrage numérique offre une plus grande flexibilité.
• La pression de soudage est contrôlée automatiquement et la puissance ultrasonique garantit une qualité de soudage stable et fiable.
• L'équipement est doté de capacités de soudage à double point (premier et deuxième soudage), réduisant considérablement la résistance des joints de soudure et améliorant la fiabilité lors du soudage de dispositifs de puissance de grande surface.
• Grâce à un système de serrage rapide et à un démarrage par simple bouton, le déchargement des matériaux par le personnel est facile et sûr.
• L'entrée à gauche et la sortie à droite peuvent être utilisées pour la transmission en ligne de voies multi-sections, qui peuvent être directement connectées à la ligne de production.
