Machine de soudage par ultrasons pour faisceaux de câbles 20 kHz 6500 W

Machine de soudage de faisceaux de câbles par ultrasons 20kHz 6500W

Description du produit

La machine de soudage de faisceaux de câbles par ultrasons ACEY-UWM-20-6500 joint les extrémités des fils grâce aux vibrations ultrasoniques et à la pression. Elle est utilisée dans la fabrication de faisceaux de câbles automobiles, le câblage de modules de batterie et d'autres applications de connexion électrique. La machine fonctionne à 20kHz avec une puissance nominale de 6500W, et la sonotrode supérieure est adaptée à la taille des fils et aux exigences d'assemblage.

Le circuit DSP et le système de contrôle numérique ICS prennent en charge l'amplitude ultrasonique réglable en continu, les modes de soudage en énergie et en temps, ainsi que le suivi automatique de la fréquence. Les opérateurs peuvent régler et rappeler les paramètres de soudage via l'écran tactile de 7 pouces lors du passage d'une tâche de soudage validée à une autre. Une protection par mot de passe à plusieurs niveaux sépare l'utilisation courante des réglages de processus.

La machine utilise un entraînement pneumatique ainsi qu'une structure séparée pour la tête de soudage et le générateur, facilitant l'installation et la maintenance. Des protections contre les surtensions, les surintensités et les surcharges de soudage contrôlent le fonctionnement du système. Les résultats de soudage peuvent être transmis via un protocole de communication standard, avec une interface fournie pour l'intégration MES.

Caractéristiques du produit

• Système ultrasonique 20kHz avec puissance nominale de 6500W : Configuré pour les applications de soudage spécifiques de fils de cuivre sur bande dans l'assemblage de modules de batterie.
• Paramètres de soudage réglables : Amplitude ultrasonique réglable en continu, avec des modes de soudage en énergie et en temps pour répondre aux différentes exigences de processus.
• Rappel de paramètres prédéfinis : Prend en charge plusieurs préréglages de paramètres de soudage, permettant aux opérateurs de rappeler les configurations pour les tâches de soudage validées.
• Contrôle de processus numérique : Le système ICS assure un échantillonnage à la milliseconde, un auto-contrôle au démarrage et un suivi automatique de la fréquence pendant le fonctionnement.
• Écran tactile de 7 pouces : Offre une interface graphique pour le réglage des paramètres, le fonctionnement de la machine et l'affichage des résultats de soudage.
• Sortie des données de soudage : Prend en charge la transmission des résultats de soudage via un protocole de communication standard et fournit une interface pour l'intégration MES.
• Protection du système : Comprend une protection contre les variations de tension, une protection contre les surintensités et un retour d'information sur les surcharges de soudage.
• Protection par mot de passe à plusieurs niveaux : Sépare l'accès de l'opérateur des fonctions d'ajustement des paramètres et de gestion.

Applications de soudage de modules de batterie
Cette configuration est destinée au soudage de fils de cuivre sur des bandes de cuivre nickelé lors de l'assemblage de modules de batterie. Les applications de référence comprennent les fils de connexion du module principal et les fils CCS.

Les dimensions de la marque de soudure sont des références de processus pour l'application spécifiée. L'outillage final et les réglages de soudage dépendent de la structure du câble, de l'épaisseur de la bande, de l'état du matériau et de l'espace de soudage disponible.

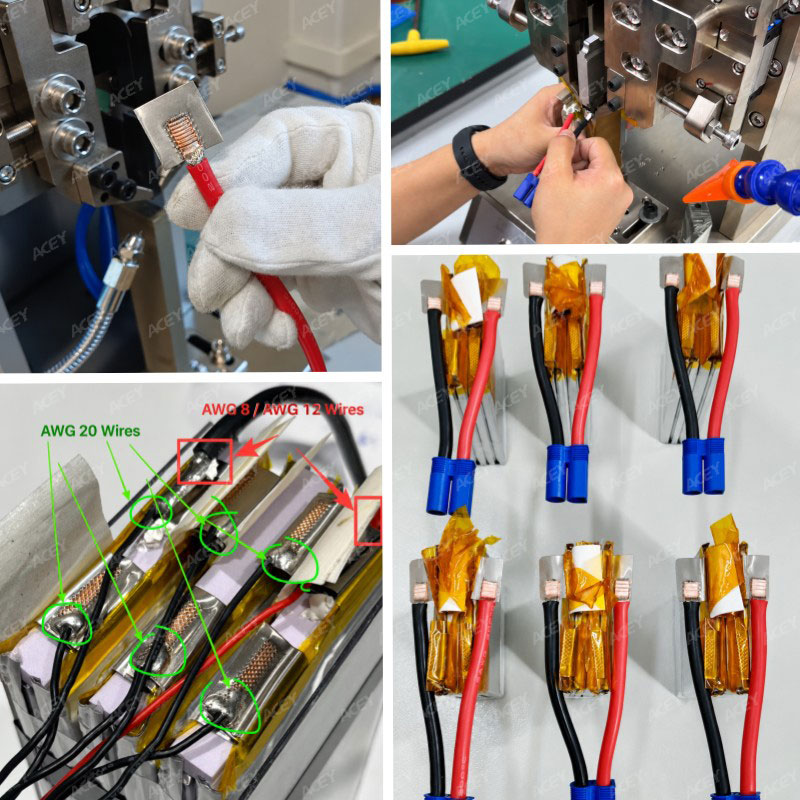

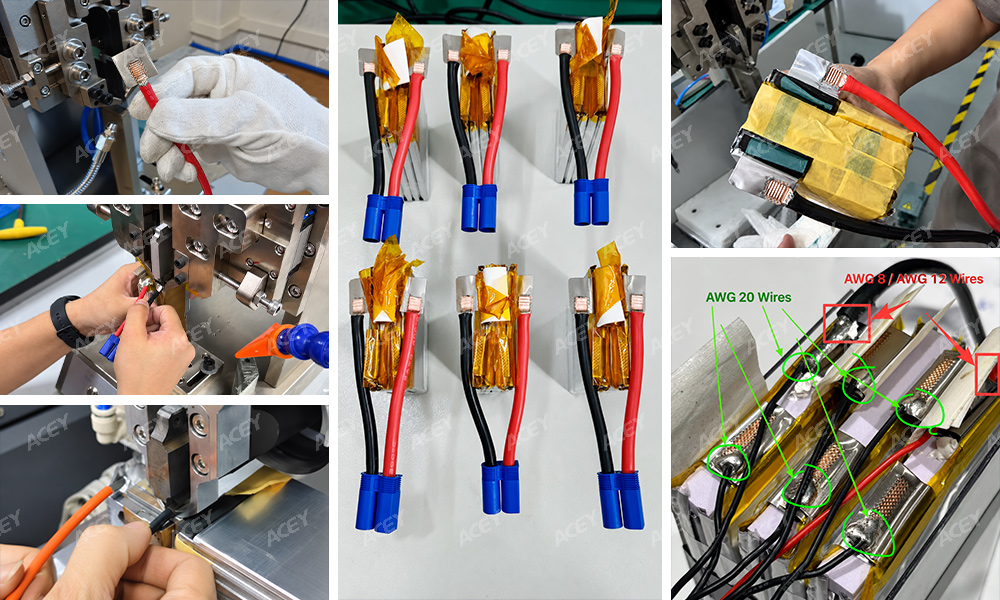

Résultats de soudage pour pack de batteries pouch

Spécifications techniques

Service et support

ACEY fournit une garantie d'équipement d'un an selon les conditions de garantie convenues, ainsi qu'une formation à l'utilisation et à la maintenance. La formation couvre la structure de l'équipement, le fonctionnement normal, la maintenance de routine, le dépannage et les procédures d'urgence. Un service technique continu est disponible après la période de garantie.

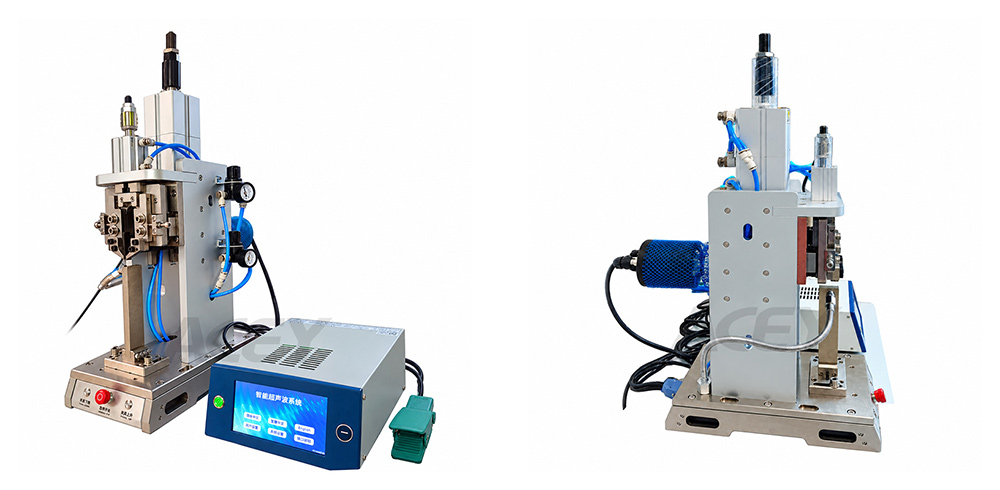

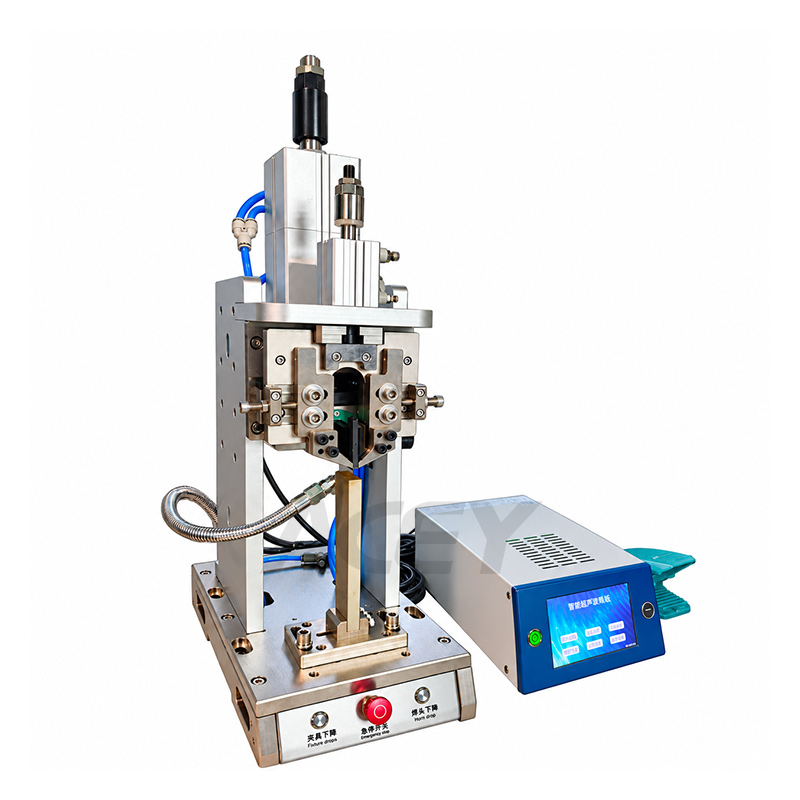

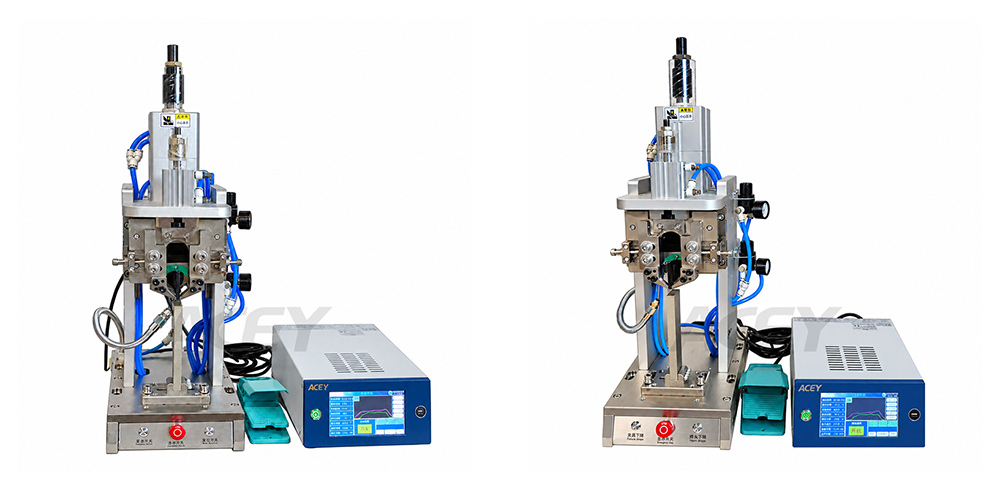

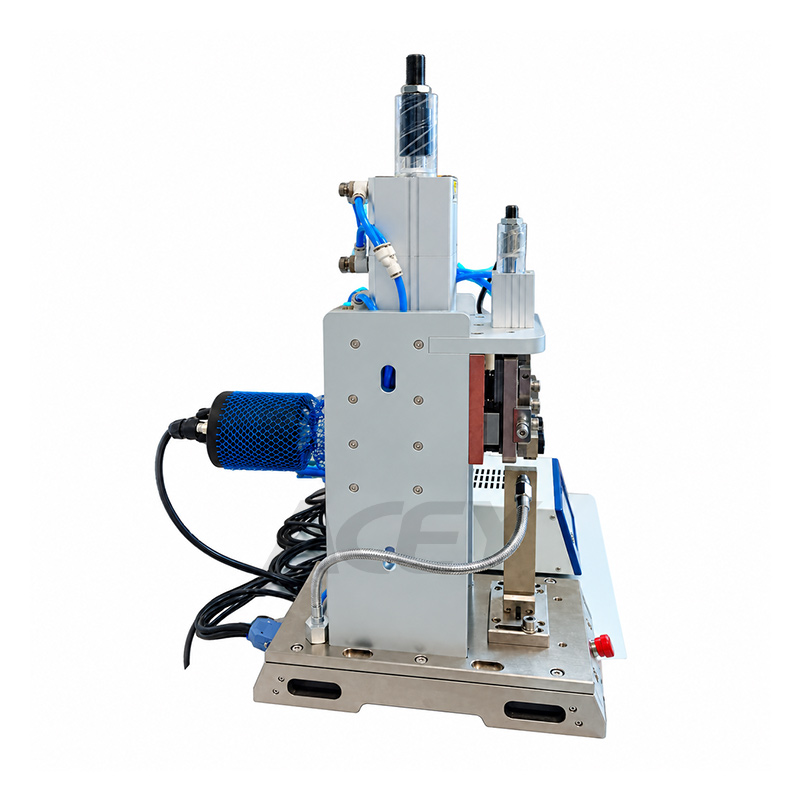

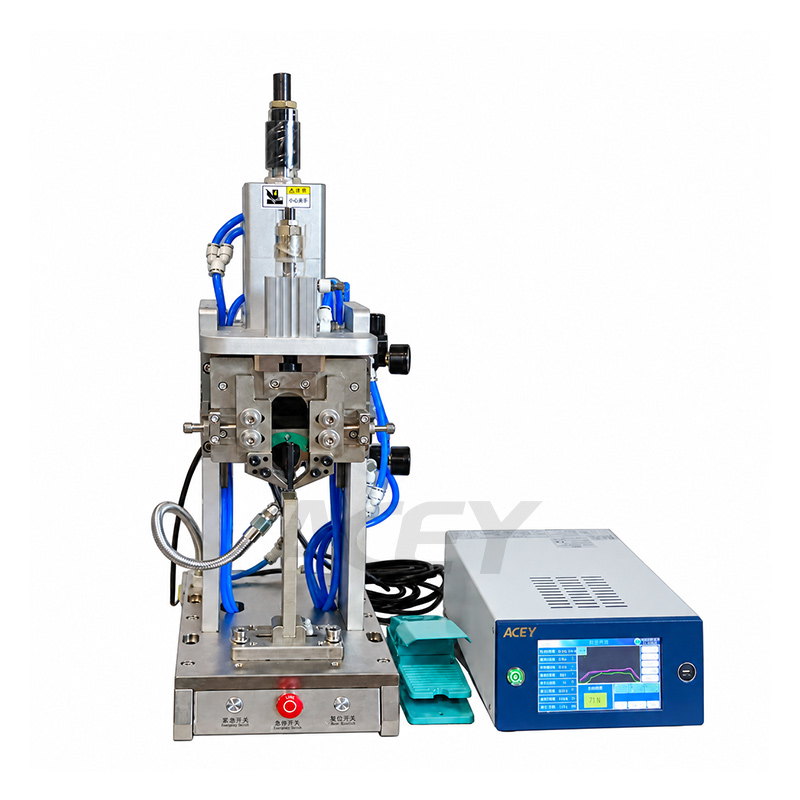

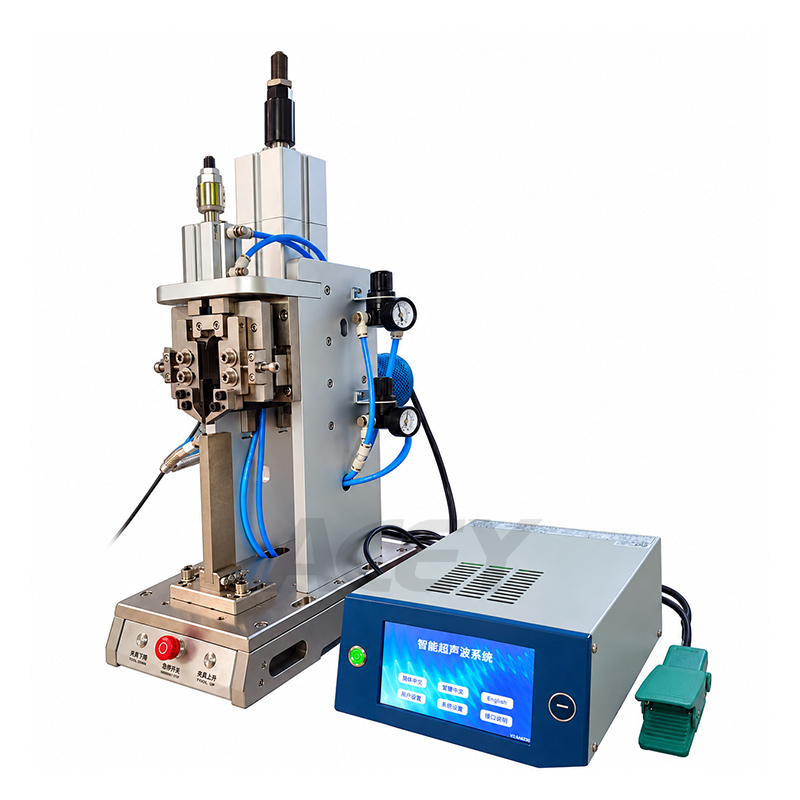

Affichage du produit

FAQ
1. Devons-nous changer la sonotrode de soudage lors du changement de taille de fil ?
Oui. Différentes tailles de fils nécessitent des sonotrodes de soudage supérieures correspondantes. Pour les fils AWG 8, AWG 12 et AWG 20, une sonotrode de soudage supérieure correspondante est requise pour chaque taille.

2. Les opérateurs doivent-ils saisir à nouveau les paramètres de soudage pour chaque travail ?
Non. La machine prend en charge plusieurs paramètres de soudage préréglés. Une fois qu'un processus a été défini et validé, les opérateurs peuvent rappeler les réglages correspondants via l'écran tactile. Le réglage des paramètres peut être restreint à l'aide de niveaux d'accès par mot de passe.

3. Pouvons-nous collecter les résultats de soudage via notre MES d'usine ?
La machine fournit la sortie des résultats de soudage via un protocole de communication standard et une interface MES. Veuillez partager vos exigences de communication MES et les champs de données requis afin que la portée de l'intégration puisse être confirmée avant la commande.
