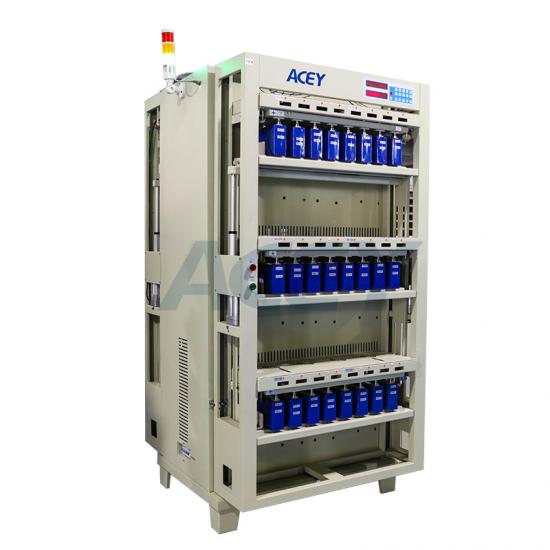

Équipement de formation de cellules de batterie lithium-ion régénérative 5 V 100 A 48 canaux

Structure de l'équipement

Nombre de canaux de l'appareil

L'ensemble de la machine dispose de 48 canaux

Dimensions extérieures

Largeur 1009 mm × Longueur 800 mm × Hauteur 1843 mm

Couleur du châssis

Gris noir standard (personnalisable))

Forme de fixation

Pince à tête plate pour batterie d'alimentation

Espacement des pinces

84 mm

Mode de contrôle des canaux

Chaque batterie dispose d'une source de courant constant et de tension constante, totalement indépendante, stable et sans impact. Démarrage réalisable.

déplacer, arrêter, mettre en pause, continuer et protéger

Chaque canal dispose d'un circuit de contrôle matériel indépendant à tension constante et à courant constant

La précision du courant de charge et du courant de décharge de chaque canal peut être automatiquement calibrée par logiciel

Alimentation électrique fonctionnelle

Système triphasé à 5 fils AC380V ± 10%, 50HZ

facteur de puissance

≥ 0,99

Taux de distorsion du courant alternatif

≤ 2%

Indice d'efficacité du service d'énergie

Charge ≥ 80 %, décharge ≥ 75 %

Consommation d'énergie en fonctionnement

≤ 29 kW

taux de défaillance des équipements

<1%

Environnement de travail

Température -10~40, humidité relative 80%

Mode de dissipation thermique

Prise d'air naturelle, évacuation vers le haut

détecteur de fumée

Facultatif

Fonction de protection des composants de puissance

1. Protection contre les dépassements de tension du réseau

2. Protection contre les dépassements de fréquence du réseau électrique

Paramètres du canal

Plage de mesure de tension

CC 0~5 V

Plage de tension de la batterie

Charge CC 0~4,5 V ; Décharge CC 4,5~1,5 V

Plage de tension constante

DC 2~4,5 V

Précision de la tension

±(0,5 lecture ‰ +0,5 ‰ complet)

Résolution du contrôle de tension

0,1 mV

Résolution d'échantillonnage de tension

0,1 mV

stabilité de la tension

≤(± 1mV)

Gamme actuelle

Charge CC 200 mA ~ 100 A ; Décharge CC 200 mA ~ 100 A

Précision actuelle

±(0,5 lecture ‰ +0,5 ‰ complet)

Résolution de contrôle actuelle

1 mA

Résolution d'échantillonnage actuelle

0,1 mA

Stabilité actuelle

≤(± 1mA)

Temps de montée du courant (90 % de charge)

≤ 50 MS

Temps de démarrage du canal (90 % de charge)

≤ 50 MS

Fonction du logiciel

Mode de contrôle

Travail d'équipement contrôlé par ordinateur, contrôle complet de l'armoire, avec système de numérisation

Mode de communication

Communication sur port série 485 (débit en bauds 57600) / Communication TCP

Paramètres du processus

Jusqu'à 32 étapes et 256 cycles peuvent être définis

Mode de charge

Courant constant, tension constante, courant constant et tension constante

Conditions de fin de charge

Tension, courant, temps, capacité, -△V

Mode de décharge

Courant constant, puissance constante, résistance constante
