XIAMEN ACEY NEW ENERGY TECHNOLOGY CO., LTD.
marque:
ACEYréf.:
ACEY-WHW-25L-5V50mA-32CHconformité:
CE Certifiedgarantie:
One-year warranty with lifetime supportOrdre (Moq) :
1Paiement:
T/Torigine du produit:
Chinadélai de mise en œuvre:

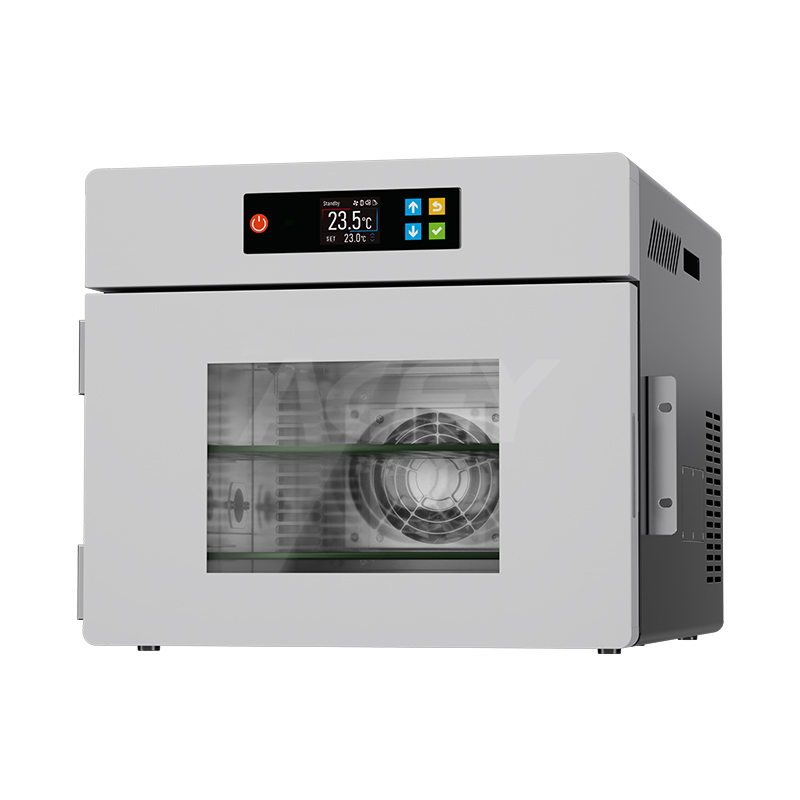

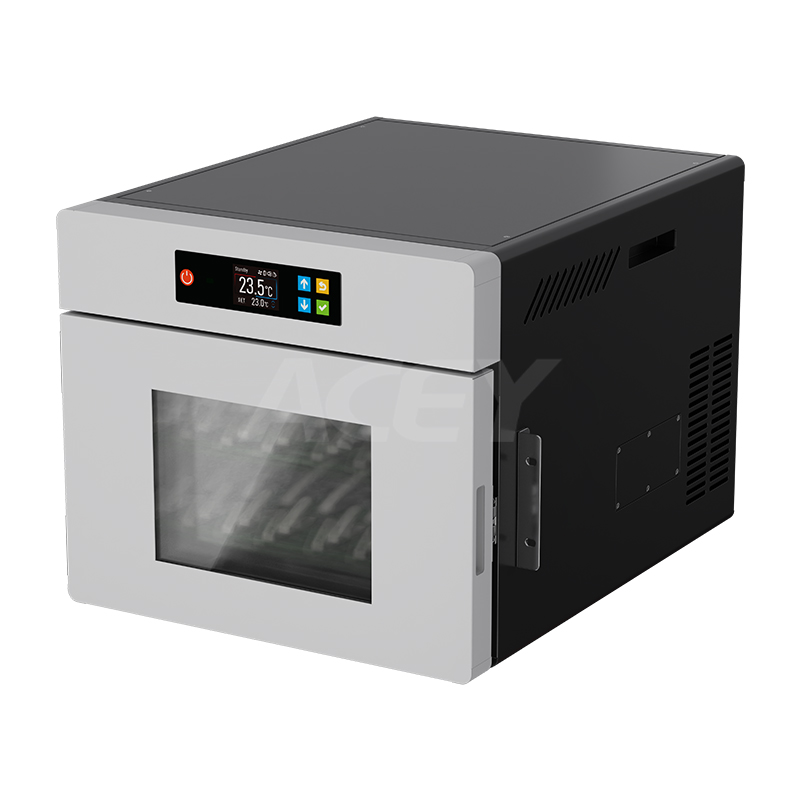

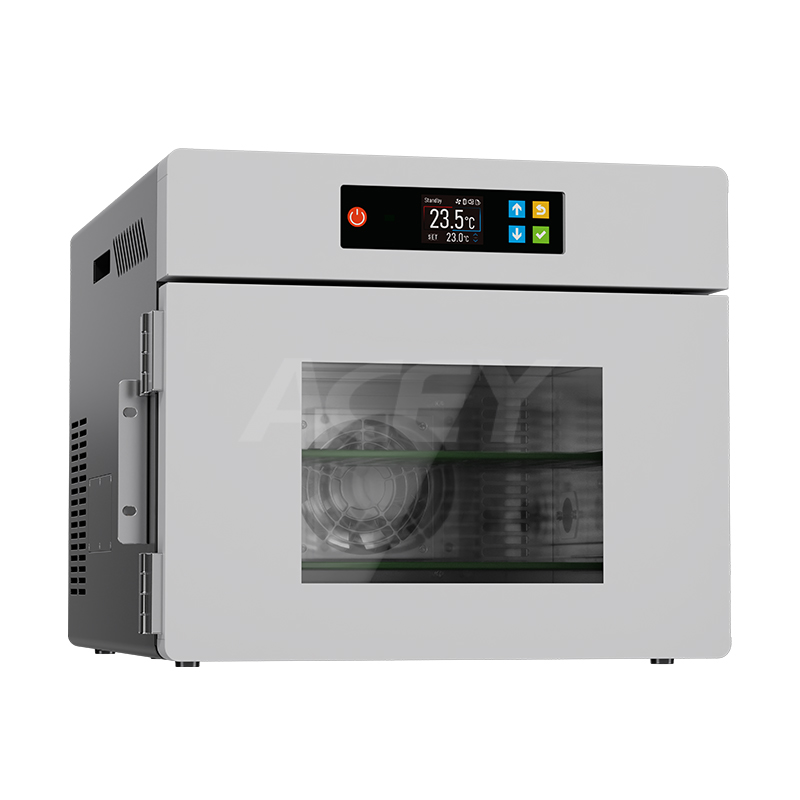

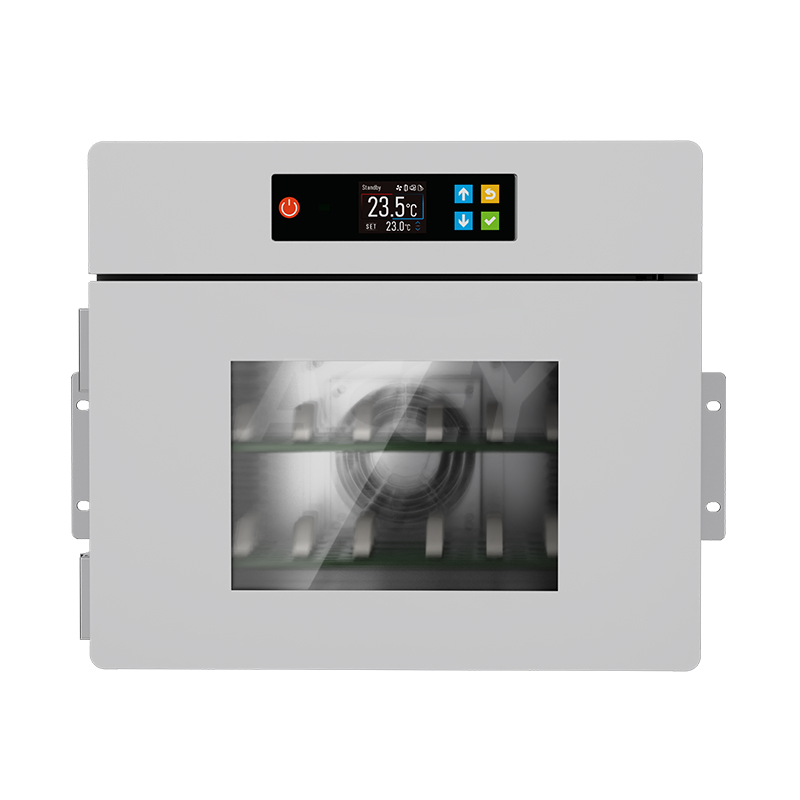

7-35 daysCycleur de piles bouton de bureau 5 V 50 mA 25 L avec chambre à température constante
Description du produit

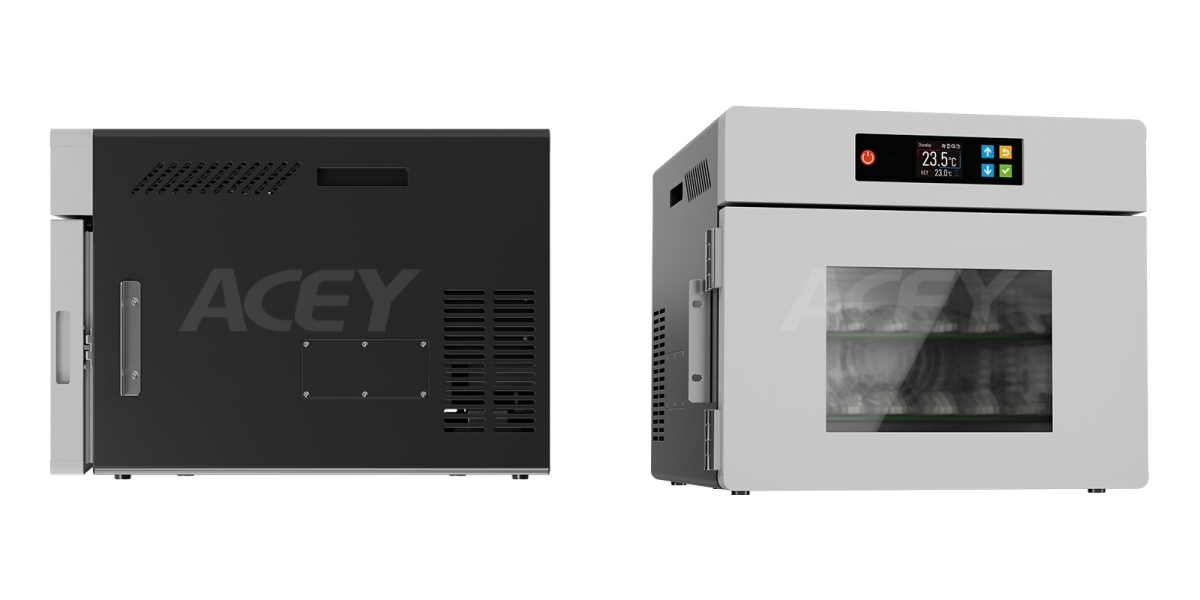

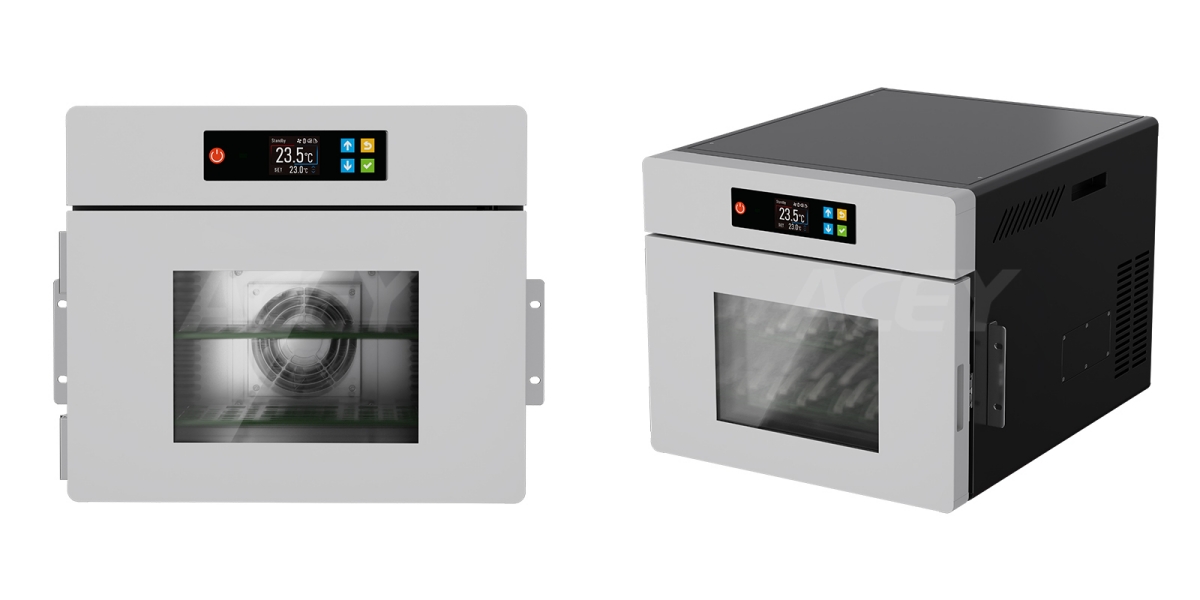

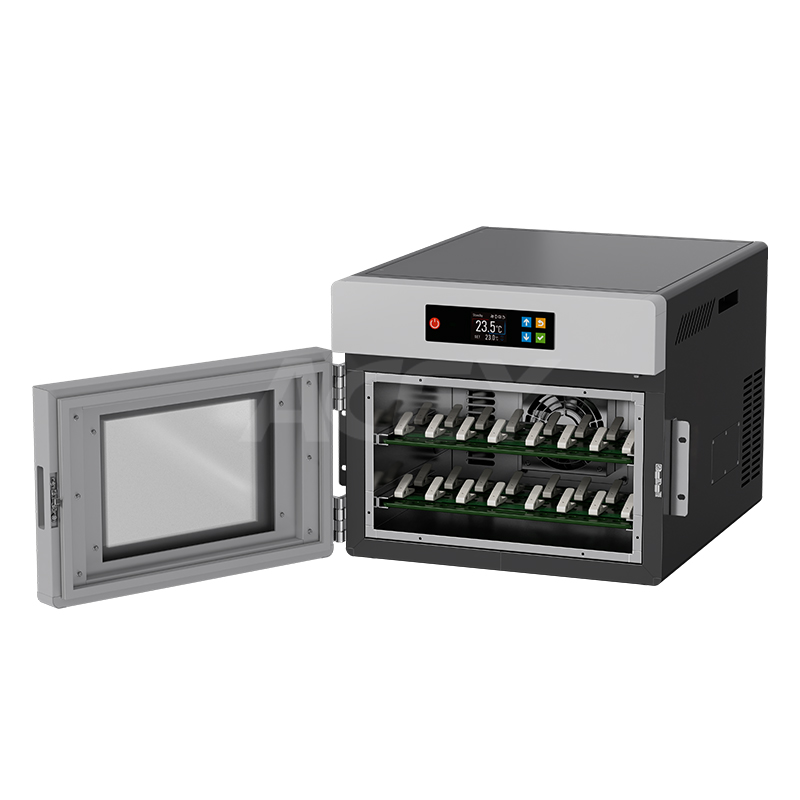

Pile bouton ACEY-WHW-25L-5V50mA-32CH
cycler de batterie avec chambre climatique
Ce système compact de cyclage de batteries intègre un testeur de charge/décharge et une chambre environnementale de 25 L, conçue pour tester les piles bouton et les petites piles souples à température constante. Chaque compartiment est équipé de 16 canaux indépendants, et la chambre supporte deux compartiments, permettant de tester simultanément jusqu'à 32 piles bouton. Les ports de test sont disposés sur les parois internes gauche et droite pour faciliter le branchement. Le système est piloté par le logiciel BTS, offrant une plateforme unique pour la gestion des opérations, le contrôle de la température et des données.
Caractéristiques de production
Spécifications du produit
| Article | Spécification |
| Volume nominal | 25 L |
| Taille de la chambre intérieure | L360 × P300 × H235 mm |
| Dimensions extérieures | L 440 × P 580 × H 410 mm |
| Poids | Environ 45 kg |
| Conditions de l'environnement de test | Température ambiante +25°C, HR ≤85%, aucun échantillon à l'intérieur (condition sans charge) |
| Plage de température | 15°C – 60°C |
| Fluctuations de température | ≤ ±0,5°C (sans charge, condition stable) |
| Écart de température | ±2,0°C (sans charge, condition stable) |
| Temps de chauffage | 25°C → 60°C ≤ 50 min (à vide, moyenne non linéaire) |
| Temps de refroidissement | 25°C → 15°C ≤ 60 min (à vide, moyenne non linéaire) |
| Structure de la chambre |
Matériau extérieur : Acier laminé à froid avec revêtement en poudre et peinture cuite au four
*Matériau intérieur : acier inoxydable SUS304 Isolation : mousse de polyuréthane |
| Système de circulation d'air | Ventilateur CC avec module de refroidissement/chauffage à semi-conducteurs |
| Configuration standard |
Porte : Verre trempé creux avec cadre
*Accessoires : Plaques de connexion (2 pièces) Éclairage : lampe LED |
| Panneau de contrôle | Boutons de commande tactiles |
| Contrôleur | Affichage numérique LED + contrôleur à boutons tactiles |
| Méthode de paramétrage | Entrée par bouton tactile |
| Méthode de contrôle | Circulation d'air forcée avec régulation automatique de température PID via module de refroidissement/chauffage à semi-conducteurs |
| Interface de communication | Port Ethernet standard |
| Unités de test de batteries | Max. 2 unités, total 16 canaux (équipement de niveau mA) |
| Ordinateur hôte (contrôleur de niveau intermédiaire) | 1 unité |
| Commutateur réseau | 1 unité |
| Exigences d'installation |
Zone bien ventilée
Aucune vibration forte à proximité Aucun champ électromagnétique puissant Aucune substance inflammable, explosive ou corrosive, ni poussière |
| Conditions ambiantes | 25 °C ± 3 °C ; HR ≤ 85 % ; Pression atmosphérique 86 kPa–106 kPa |
| Alimentation | CA (220 ± 10 %) V / 50 Hz ou CA (110 ± 10 %) V / 60 Hz, monophasé + mise à la terre de protection |
| Consommation d'énergie | 0,2 kW |
| Courant maximal | 1A (220V) ou 2A (110V) |
| Note | L'ouverture de la porte de la chambre pendant les essais peut entraîner des fluctuations de température. |
| Type de cellule applicable | Piles bouton (niveau mA) |

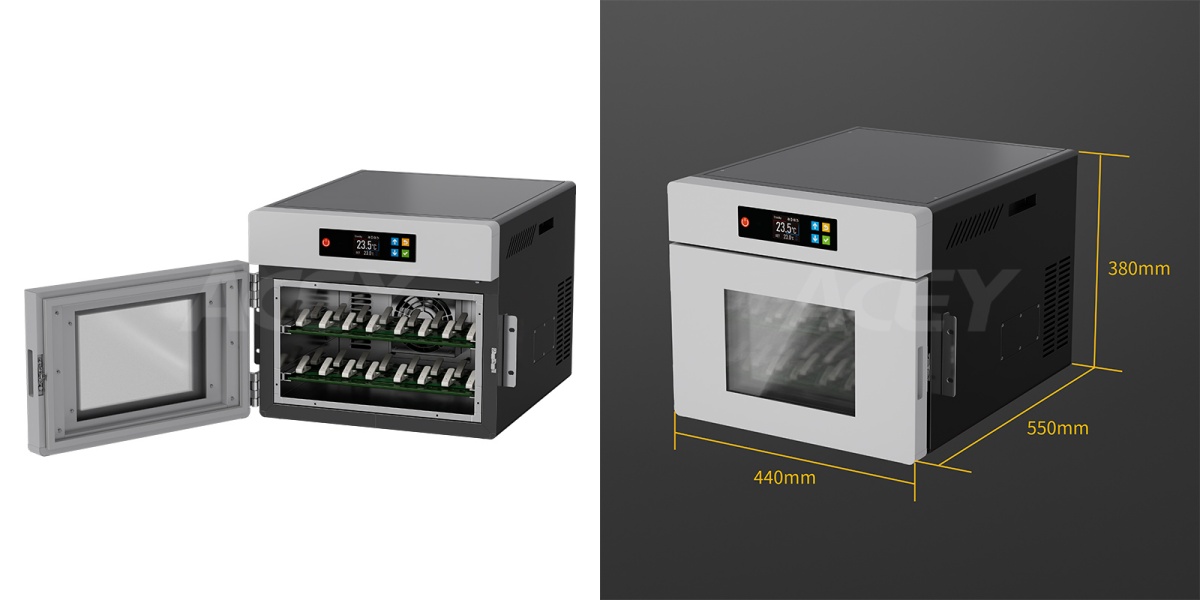

| Méthode de placement cellulaire | Insérés à partir des parois internes gauche et droite |
Paramètres du système de test
| Articles | Valeurs | |
| Résolution | AD : 24 bits ; DA : 16 bits | |
| impédance d'entrée | ≥1G Ω | |
| Tension | Plage de sortie CV | 10 mV ~ 5 V |
| Tension de décharge minimale | -5V | |
| Précision | ± 0,02 % FS | |
| Stabilité | 0,04 % de FS | |
| Actuel | Plage de sortie/canal | Plage 1 : 0,1 mA ; Plage 2 : 1 mA ; Plage 3 : 10 mA ; Plage 4 : 50 mA |
| Courant de sortie minimal | 0,2 μA | |
| Précision | ± 0,02 % FS | |
| courant de coupure CV | Plage 1 : 0,1 μA ; Plage 2 : 1 μA ; Plage 3 : 10 μA ; Plage 4 : 50 μA | |
| Stabilité | 0,04 % FS | |
| Pouvoir | Puissance de sortie/canal | 0,25 W |
| Stabilité | 0,08 % de FS | |
| Temps | Temps de réponse actuel | <1 ms ( 10 % PE ~ 90 % PE) |
| Temps d'étape de travail | ≤ (365*24)h/étape Format de l'heure : 00:00:00.000 (h, m, s, ms) | |
| Enregistrement de données | conditions d'enregistrement des données | Variation de tension minimale : 10 mV |
| Fréquence d'enregistrement des données | 10 Hz (Intervalle d'enregistrement minimal des données : 100 ms) | |
| Charge | Modes de charge | CC, CV, CCCV, CP |
| Condition de coupure | Tension, courant, temps, capacité, énergie, - ΔV | |
| Décharge | Modes de décharge | CC, CV, CCCV, CP, CR |
| Condition de coupure | Tension, courant, temps, capacité, énergie | |
| Impulsion | Charge | CC, CP |
| Décharge | CC, CP | |
| largeur d'impulsion minimale | 500 ms | |
| comptage des pouls | Jusqu'à 32 | |
| Commutateur Chg et Dschg | Soutenu | |
| Condition de coupure | Tension, temps | |
| DCIR | Les valeurs DCIR calculées sont disponibles dans BTSDA. | |
| Faire du vélo | Cycles maximum | 65535 |
| Nombre maximal de pas | 254 | |
| Cycle nest | 3 | |
| Protection | Protection de sécurité | ● Protection des données en cas de panne de courant |
| ● Mode de fonctionnement hors ligne | ||
| ● Conditions de protection définies par l'utilisateur, telles que les limites supérieures et inférieures de courant/tension, le temps de retard, la température, etc. | ||
