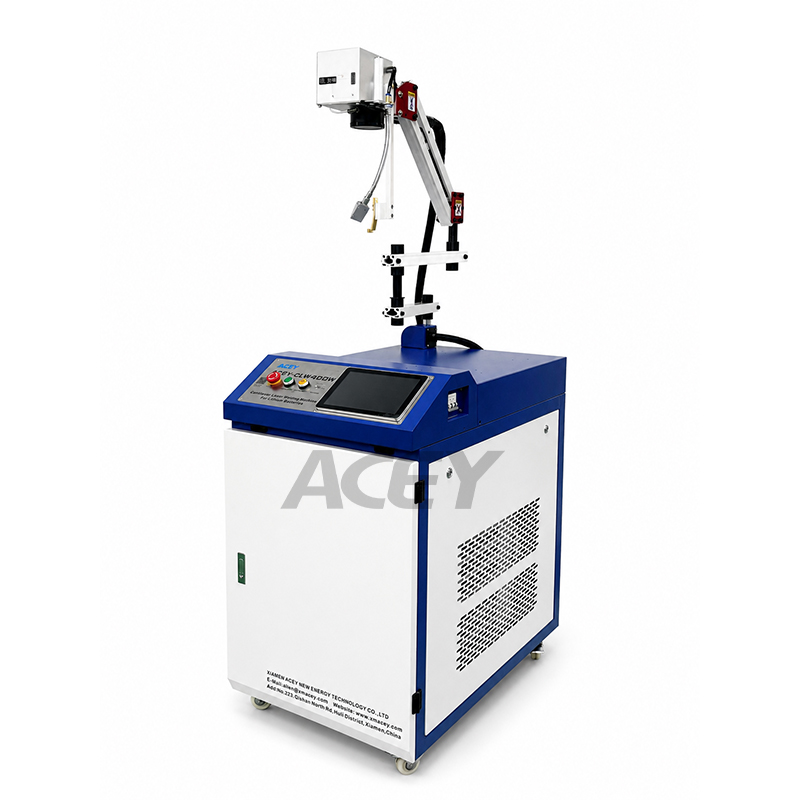

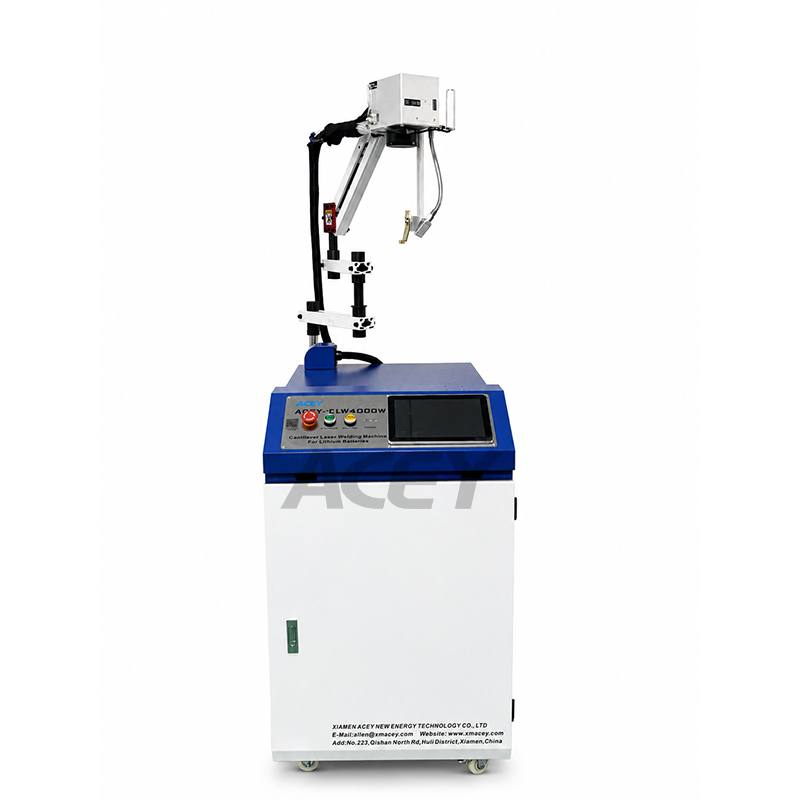

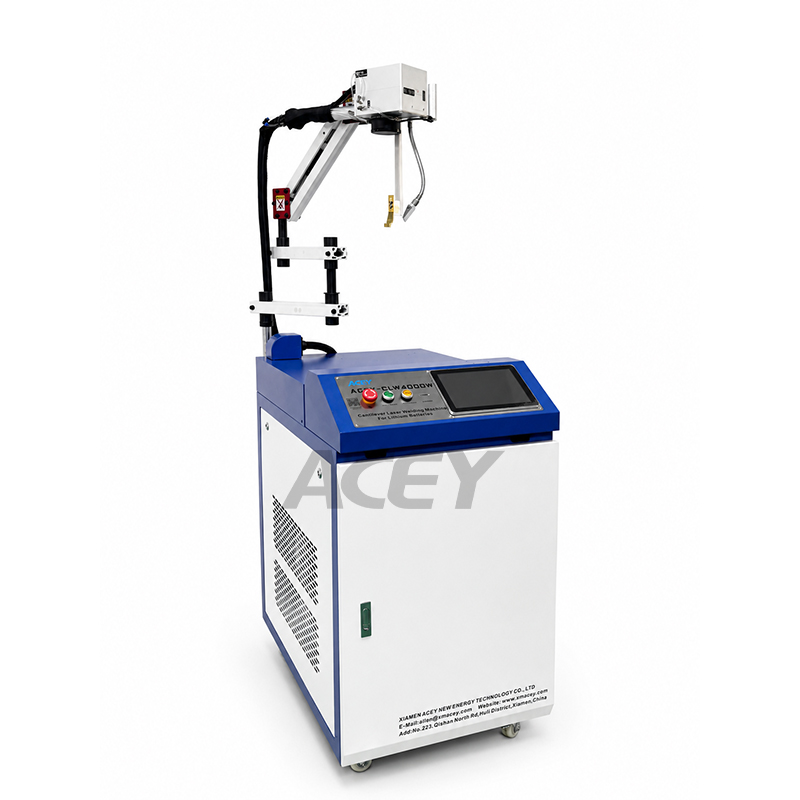

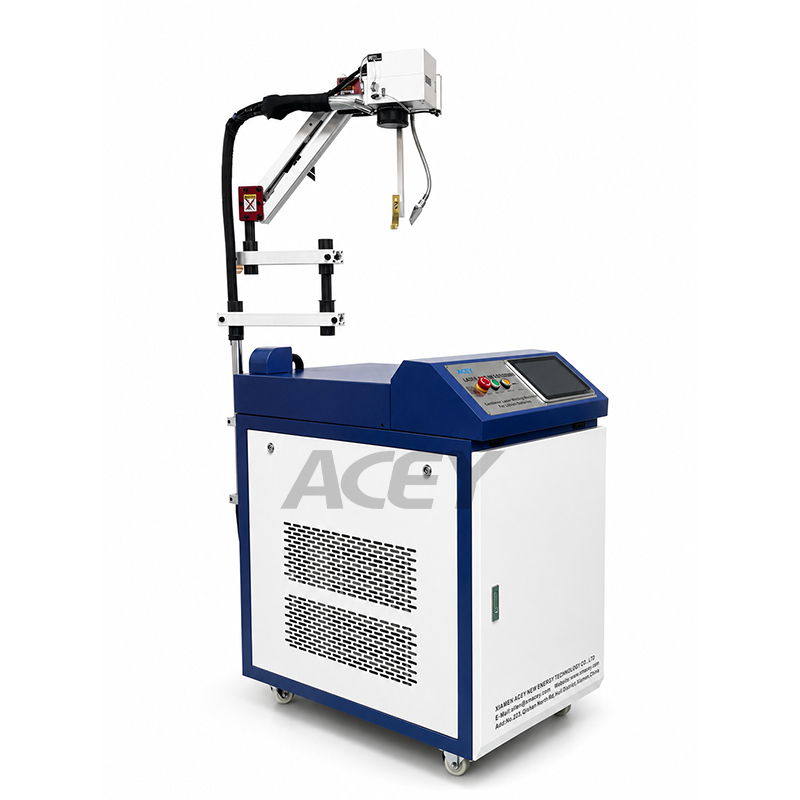

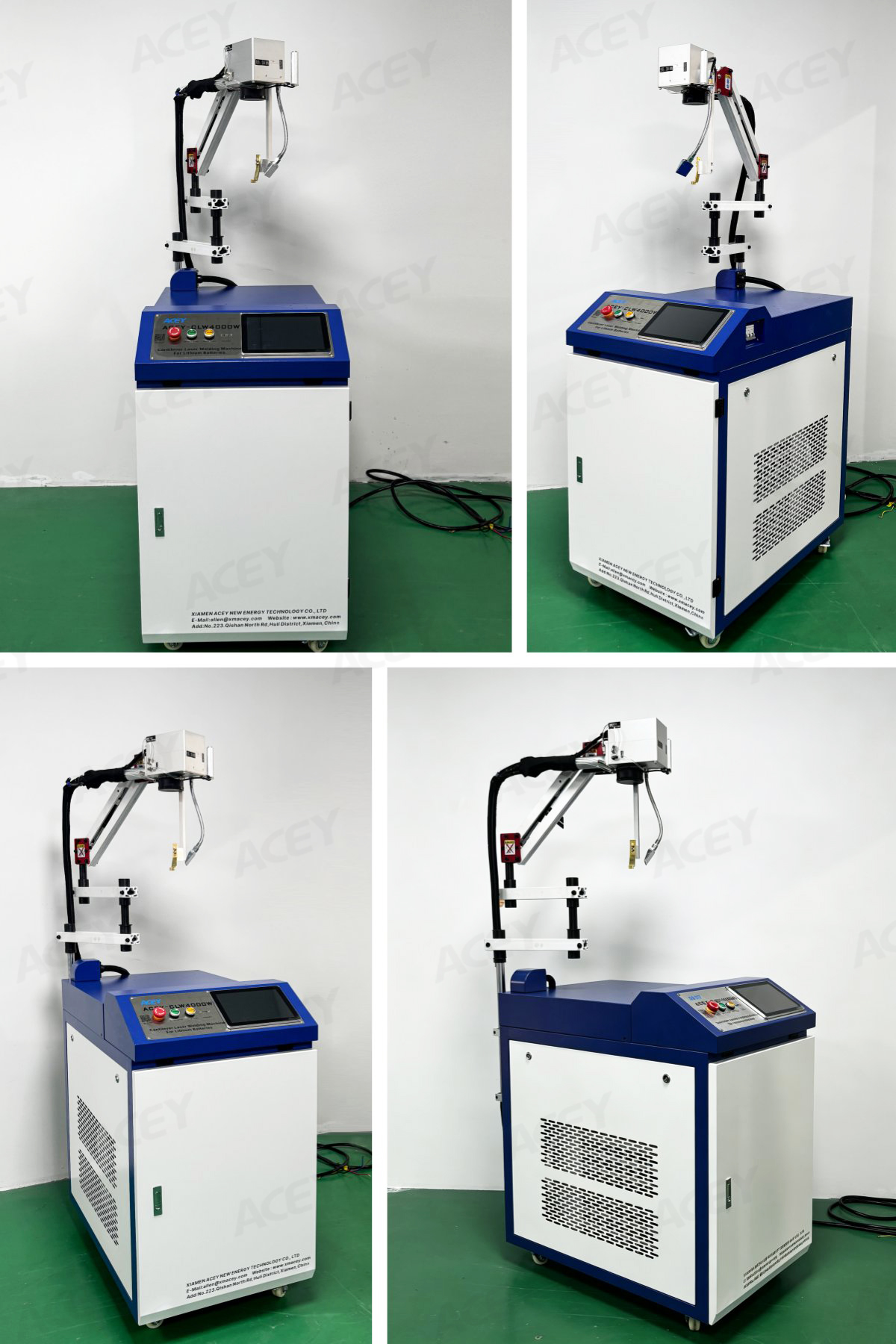

Soudeuse laser métal Galvo ACEY 4000 W en porte-à-faux pour aluminium, nickel et cuivre

Soudeuse laser métal Galvo en porte-à-faux ACEY 4000W pour aluminium, nickel et cuivre

Présentation du produit

La machine de soudage laser Galvo en porte-à-faux ACEY-CLW4000W est conçue pour le soudage des packs de batteries au lithium, notamment les barres omnibus en aluminium, les feuilles de connexion en nickel, les électrodes de batterie et les composants composites cuivre-aluminium.

La machine combine une source laser à fibre de 4000 W avec une structure en porte-à-faux à trois axes coordonnés et un système de balayage galvanométrique haute vitesse. Sa grande zone de travail permet un accès flexible à différentes positions de soudage, ce qui la rend adaptée aux modules et packs de batteries de différentes tailles.

Les trajectoires de soudage programmables et les formes d'onde d'énergie laser réglables permettent à la machine de traiter des points de soudage, des lignes droites, des courbes et des motifs personnalisés. Un soudage stable et précis contribue à réduire la résistance de connexion et à améliorer les performances électriques et la fiabilité des packs de batteries assemblés.

Pour les applications de batteries en poche, la tête de soudage standard peut être remplacée par une tête de soudage dédiée aux batteries en poche.

Applications principales

• Soudage des électrodes de packs de batteries au lithium
• Soudage de barres omnibus en aluminium
• Soudage de feuilles et bandes de nickel
• Soudage de feuilles composites cuivre-aluminium
• Soudage des connexions de modules de batteries
• Soudage des languettes de batteries en poche avec la tête de soudage dédiée
• Assemblage et réparation de packs de batteries au lithium
• Maintenance des batteries de véhicules à énergie nouvelle
• Production de packs de batteries pour les fabricants de batteries au lithium
• Marquage de plaques signalétiques en acier inoxydable
• Traitement laser de motifs personnalisés

Caractéristiques du produit

• Structure en porte-à-faux à trois axes

• Soudage Galvo haute vitesse

• Motifs de soudage programmables

• Forme d'onde d'énergie réglable

• Logiciel de commande graphique

• Fonctionnement continu stable

• Fonctions de soudage et de marquage

• Corps de machine renforcé

Matériaux et capacité de soudage

ACEY-CLW4000W est principalement destiné à l'aluminium, aux matériaux composites cuivre-aluminium, au nickel et à certains composants de connexion de batteries au lithium.

La capacité réelle de soudage dépend de la nuance du matériau, de l'état de surface, de l'espace entre les pièces, de la conception du joint, de la stabilité du dispositif de fixation, de la vitesse de soudage, de la position du foyer et de la profondeur de pénétration requise. Des essais sur échantillons sont recommandés avant de confirmer le processus de soudage final.

Remarque importante concernant le soudage du cuivre

Le cuivre est un matériau hautement réfléchissant. Bien que les composants en cuivre d'une épaisseur inférieure ou égale à environ 2 mm puissent être traités dans des conditions appropriées, cette machine n'est pas recommandée pour les applications impliquant principalement le soudage du cuivre.

L'énergie laser réfléchie peut endommager la lentille de protection ou réduire la durée de vie des composants optiques. La structure du matériau et les exigences de soudage doivent donc être évaluées avant le traitement des pièces en cuivre.

Configuration optionnelle de soudage de batteries en poche

ACEY-CLW4000W peut également être configurée pour le soudage de batteries en poche en remplaçant la tête de soudage standard par une tête de soudage dédiée aux batteries en poche.

Lors de l'installation de la tête de soudage pour batteries en poche :

• Utilisez une clé hexagonale n° 4 pour retirer le dispositif d'origine de limitation de hauteur.
• Installez la tête de soudage dédiée aux batteries en poche selon la position de travail requise.
• Ajustez soigneusement le dispositif de limitation de hauteur lors du remontage.
• Vérifiez que la hauteur du foyer est correcte avant de commencer le processus de soudage.

Spécifications techniques

Présentation du produit

Avantages de fonctionnement
La structure en porte-à-faux offre une plus grande flexibilité qu'une zone de travail fixe et fermée lors du traitement de grands packs de batteries. Les opérateurs peuvent positionner la pièce sous la tête de soudage et programmer plusieurs points de soudure sans déplacer à plusieurs reprises le pack de batteries.

Le balayage galvanométrique à grande vitesse réduit le temps de déplacement entre les positions de soudage, tandis que le contrôle d'énergie programmable permet d'ajuster le processus pour différents matériaux de connexion et épaisseurs. Ces fonctions rendent la machine adaptée à la production de packs de batteries ainsi qu'aux opérations de réparation impliquant plusieurs spécifications de produits.

FAQ

*À quoi sert principalement l'ACEY-CLW4000W ?
Il est principalement utilisé pour souder les électrodes de batteries au lithium, les barres omnibus en aluminium, les plaques de connexion en nickel et les composants composites cuivre-aluminium lors de la production ou de la réparation de packs de batteries.

*Quelle est l'épaisseur maximale d'aluminium qu'elle peut souder ?
Le système 4000W peut souder des matériaux en aluminium jusqu'à environ 5 mm dans des conditions de processus appropriées. Le résultat réel dépend du grade du matériau, de la structure de la jointure, de la vitesse de soudage et de la pénétration requise.

*La machine peut-elle souder le cuivre ?
Les composants en cuivre d'une épaisseur ne dépassant pas environ 2 mm peuvent être soudés dans des conditions appropriées. Cependant, le cuivre est très réfléchissant et peut endommager la lentille de protection, donc le soudage du cuivre n'est pas recommandé comme application principale de la machine.

*La machine peut-elle souder des batteries pouch ?
Oui. Une tête de soudage dédiée aux batteries pouch peut remplacer la tête de soudage standard. Le dispositif de limitation de hauteur et la position focale doivent être correctement ajustés après le remplacement.

*Quel outil est nécessaire pour remplacer la tête de soudage des batteries pouch ?
Une clé hexagonale n° 4 est utilisée pour retirer le dispositif de limitation de hauteur d'origine avant d'installer la tête de soudage dédiée aux batteries pouch.

*Pourquoi l'ajustement de la hauteur focale est-il important ?
Une position focale trop haute ou trop basse peut provoquer une concentration d'énergie instable, une pénétration insuffisante, une surchauffe excessive ou une qualité de soudure incohérente. La hauteur focale doit être vérifiée après le changement de la tête de soudage.

*Peut-on programmer des motifs de soudage personnalisés ?
Oui. Le logiciel de contrôle graphique prend en charge les points de soudage, les lignes droites, les courbes, les cercles et les motifs personnalisés pour différents agencements de connexion de batteries.

*Des tests d'échantillons sont-ils nécessaires avant la production ?
Oui. La capacité de soudage varie en fonction du matériau, de l'épaisseur, du traitement de surface, de l'écart de joint et de l'état du dispositif de fixation. Il est recommandé de réaliser des tests d'échantillons avant de finaliser les paramètres de production.
