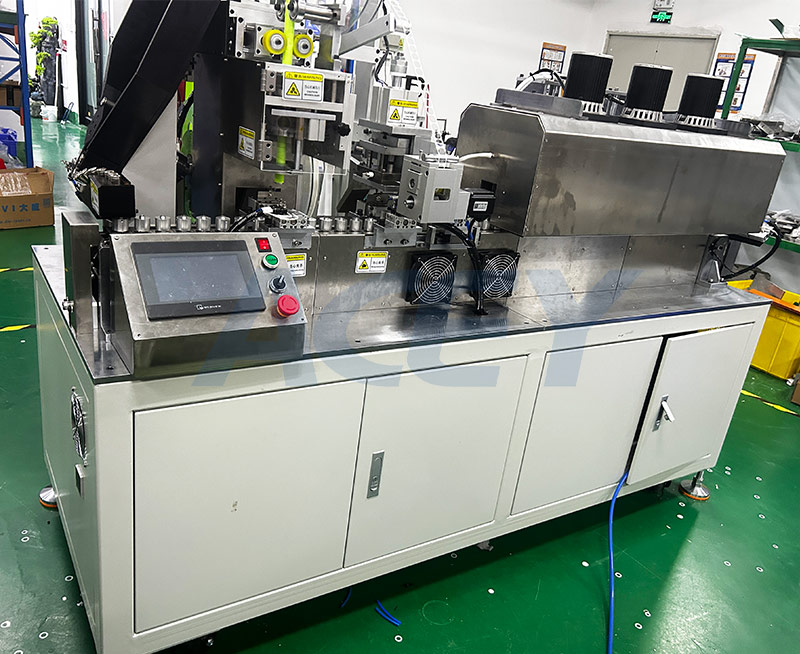

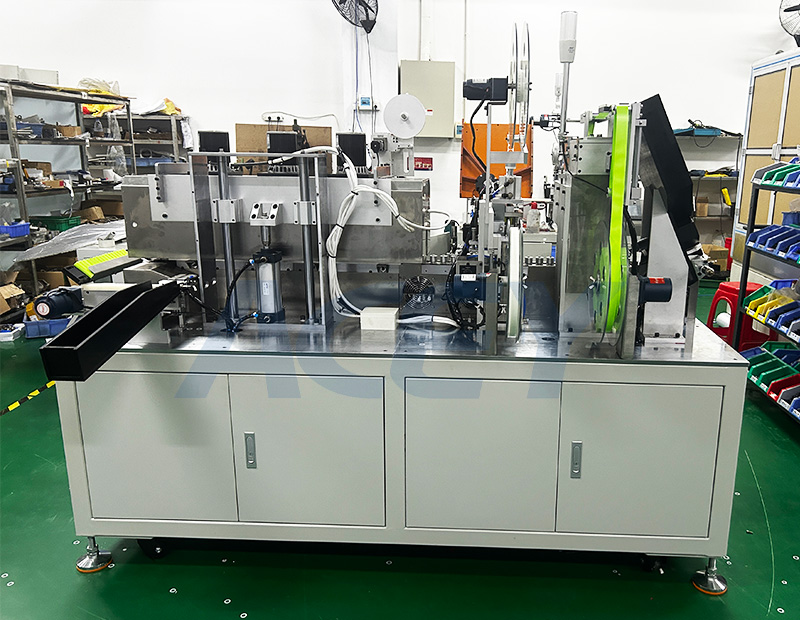

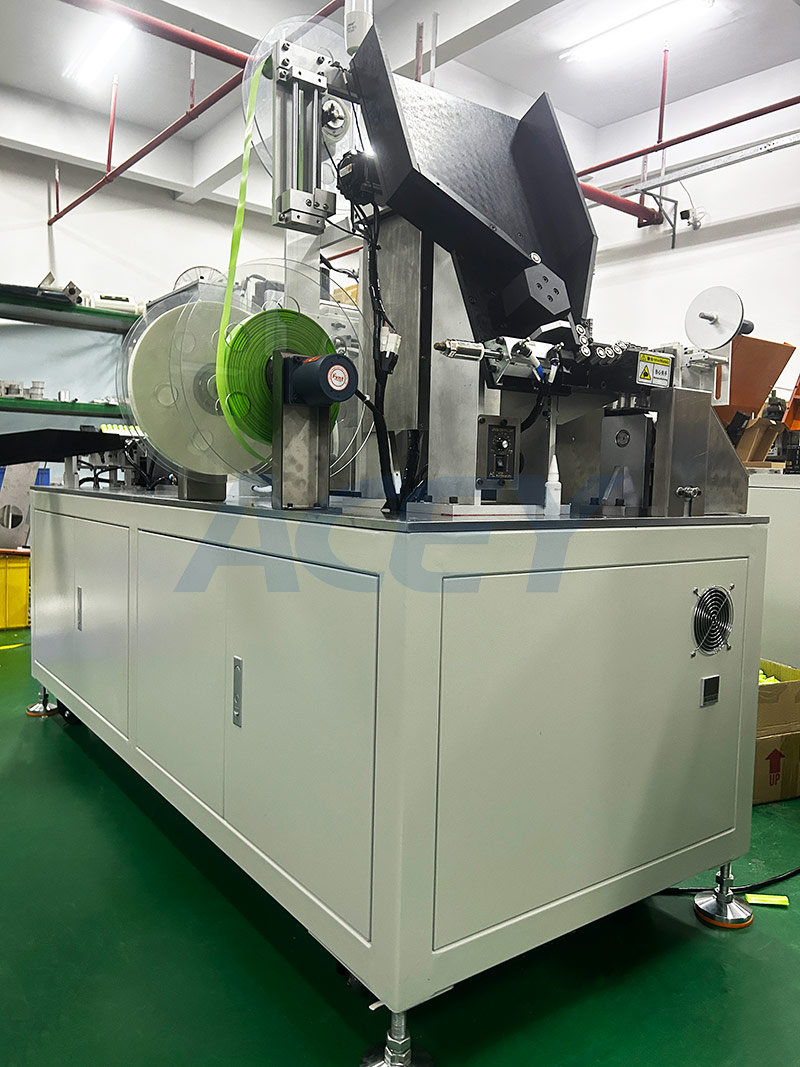

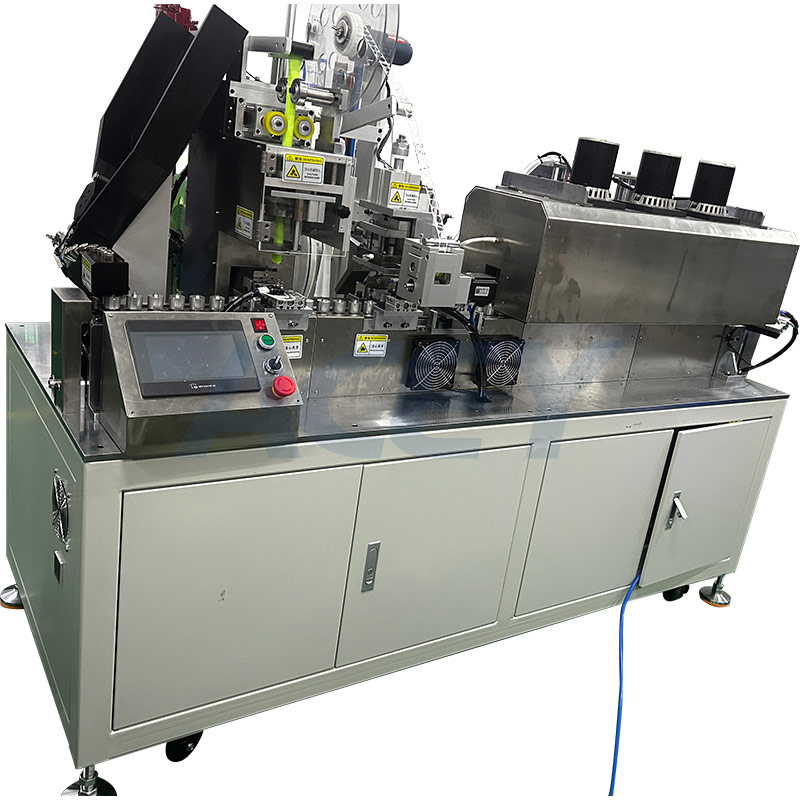

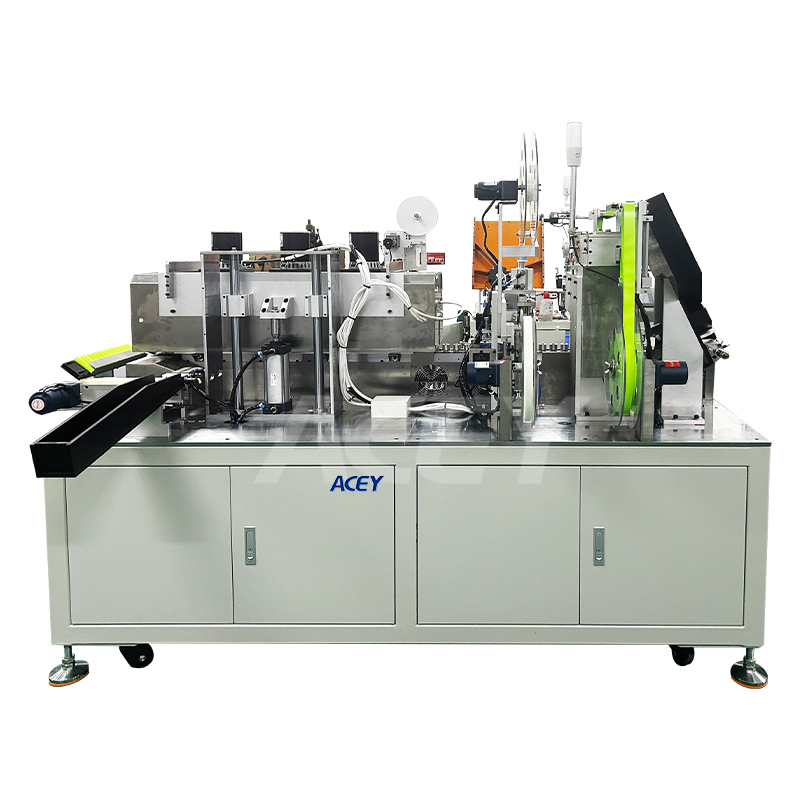

Machine d'application automatique de manchons thermorétractables pour cellules de batterie cylindriques 18650 21700

Machine d'application automatique de manchons thermorétractables pour cellules de batterie cylindriques 18650 21700

Description du produit

L'applicateur de manchons thermorétractables ACEY-ASM-1 est équipé d'un système d'alimentation de boîtes entièrement automatique. Une fois l'équipement réinitialisé et redémarré, il fonctionne en continu. À chaque arrêt intermittent, les batteries sont positionnées avec précision par des pinces pneumatiques. Le système d'alimentation servocommandé applique automatiquement les manchons thermorétractables sur les batteries. À la station suivante, pendant la phase d'arrêt, les pastilles isolantes sont automatiquement perforées et insérées dans les manchons. Les cellules passent ensuite dans le four de thermorétraction, où elles peuvent tourner pour une rétraction uniforme. Ensuite, une station dédiée permet le marquage par jet d'encre, puis les batteries finies sont déchargées vers la station tampon. Une fois la station tampon pleine, les batteries sont automatiquement placées dans les plateaux.

Composition du système

a) Mécanisme de chargement automatique : les batteries sont chargées dans le boîtier et un moteur à vitesse contrôlée les délivre dans un mouvement de roulement.
b) Convoyeur de matériaux : Les matériaux sont transportés par un moteur à vitesse contrôlée et un moteur pas à pas.
c) Ensemble manchon : Composé d'un servomoteur et d'un système de coupe, chaque composant remplit sa fonction spécifique à son emplacement.
d) Perforation et placement de tampons : Perfore et insère automatiquement des feuilles isolantes.
e) Gaine thermorétractable : Rétrécit automatiquement la gaine à une température définie.
f) Contrôle électrique : principalement composé d'un interrupteur pneumatique, d'une alimentation CC, d'un PLC, de capteurs, de relais, etc.
g) Structure mécanique : Composée de profilés en aluminium, d'armoires en tôle, de supports, etc.
h) Chargement automatique des plateaux : Après la thermorétraction, les cellules sont mises en tampon sur une ligne tampon et déposées sur un plateau en plastique. Une fois le plateau plein, il remonte automatiquement et un processus manuel permet de le retirer et de le remplacer par un plateau vide.

Caractéristiques
a) Mécanisme de chargement automatique pour le chargement de boîtes entières de batteries
b) Rack de déchargement automatique pour déchargement automatique
c) Capteur photoélectrique pour la détection en ligne (détection de la présence de piles)
d) Mémoire automatique pour les espaces vides
e) Application automatique de gaines thermorétractables, poinçonnage automatique de joints isolants, placement de batteries, thermorétraction automatique et comptage et affichage automatiques
f) Alimentation de gaines thermorétractables servocommandée pour une précision d'alimentation élevée
g) Soufflerie d'air chaud à circulation interne pour un réglage automatique de la température et des différentiels de température minimes
h) La rotation automatique des batteries dans le four de rétraction thermique assure un rétrécissement uniforme et une excellente rondeur
i) Temps de séjour court de la batterie dans le four, minimisant les performances des thermistances PTC
j) Vitesse réglable du convoyeur de batterie, permettant un ajustement flexible à différentes vitesses
Équipé d'un capteur de marque de couleur, spécialement conçu pour le laminage de films couleur, pour contrôler la précision de l'alimentation
