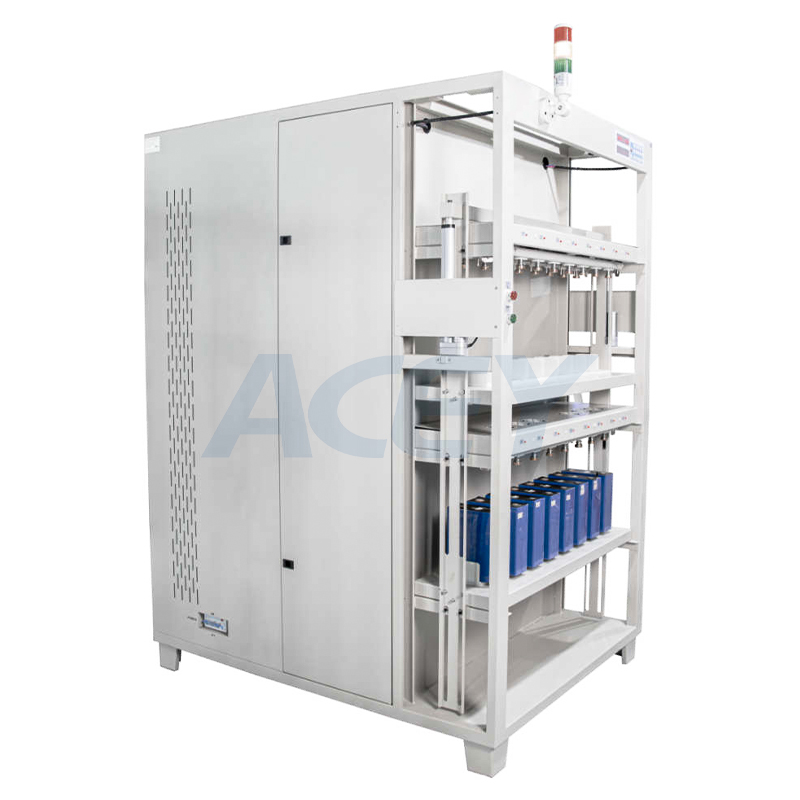

Machine de tri des cellules au lithium 5V 400A à 16 canaux pour batteries prismatiques

Machine de tri des cellules au lithium 5V 400A à 16 canaux pour batteries prismatiques

Description du produit

Cet équipement de test de charge et de décharge de batteries effectue des tests multicanaux de haute précision afin de mesurer la tension, le courant, la capacité et d'autres paramètres de performance des batteries. En fonction des résultats des tests, les batteries sont classées en différentes catégories, garantissant ainsi l'homogénéité de la capacité des cellules.

Fonctionnalités du système

1. Contrôle indépendant à point unique : chaque batterie dispose d’une source de courant et de tension constants totalement indépendante, garantissant un fonctionnement stable et sans à-coups. Elle utilise un module de contrôle programmable à 2 canaux pour le courant et la tension constants.
2. L'équipement est piloté par un microcontrôleur STM32 et connecté à un ordinateur pour son fonctionnement. Il permet d'enregistrer toutes les données et courbes de test, et peut également être commandé directement via son clavier pour paramétrer le processus, réaliser les tests et effectuer le tri.
3. Surveillance et affichage en temps réel de l'état de chaque batterie. En cas d'anomalie, le canal s'arrête et le voyant s'allume.
4. Doté d'une protection contre les coupures de courant, il peut reprendre son fonctionnement initial dès le rétablissement du courant.
5. Utilise des transistors à effet de champ pour le contrôle de la puissance, convient aux batteries à faible tension de décharge, telles que les batteries au lithium fer phosphate.
6. Il utilise une interface utilisateur graphique intuitive et claire. Celle-ci affiche simultanément des données telles que la tension, le courant, le temps et la capacité de chaque batterie, et peut utiliser différentes couleurs pour indiquer les états de fonctionnement et les anomalies.
7. Des fonctionnalités logicielles puissantes et une interface conviviale.
8. L'interface de test à quatre fils garantit une grande précision de mesure.
9. Concept modulaire pour une maintenance aisée.

Fonction de rétroaction énergétique

• Lorsque la batterie est en charge, l'alimentation bidirectionnelle convertit le courant alternatif en courant continu de 14 V, et la carte à courant constant contrôle et surveille le processus de charge de la batterie ;
• Lors de la décharge de la batterie, le processus est inverse à celui de la charge. La carte à courant constant porte d'abord la tension de la batterie à 15 V, puis l'alimentation bidirectionnelle reconvertit le courant continu en courant alternatif, lequel est directement injecté dans le réseau de distribution électrique de l'usine, permettant ainsi de récupérer l'énergie issue de la décharge de la batterie.

Spécifications des batteries compatibles

• Espacement des bornes : 50-170 mm
• Longueur : 90-220 mm
• Épaisseur : 15-100 mm
• Hauteur : 80-310 mm

Spécifications de l'équipement

Présentation du produit
