Description du produit

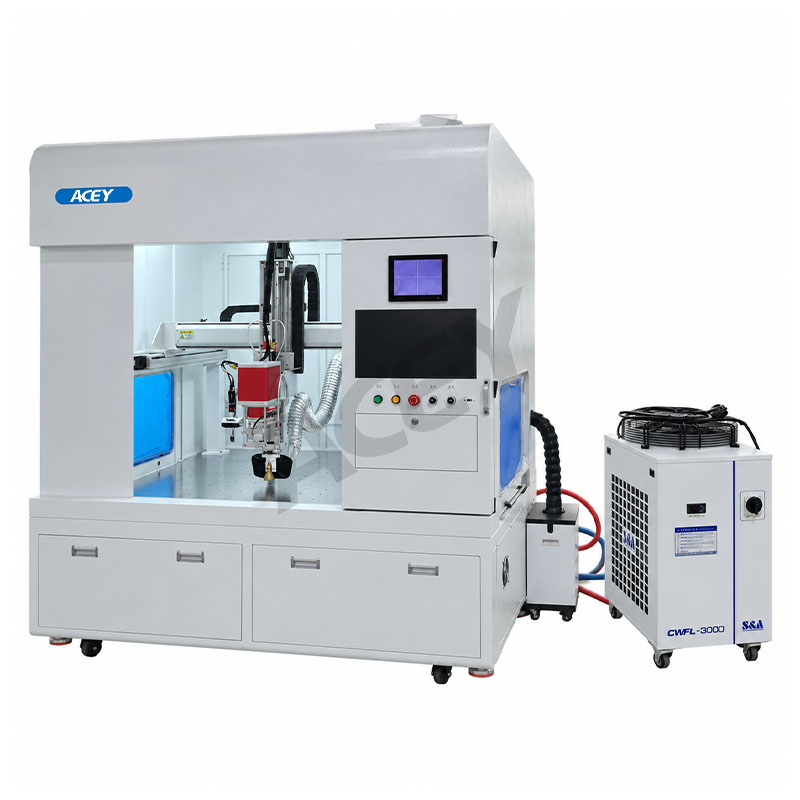

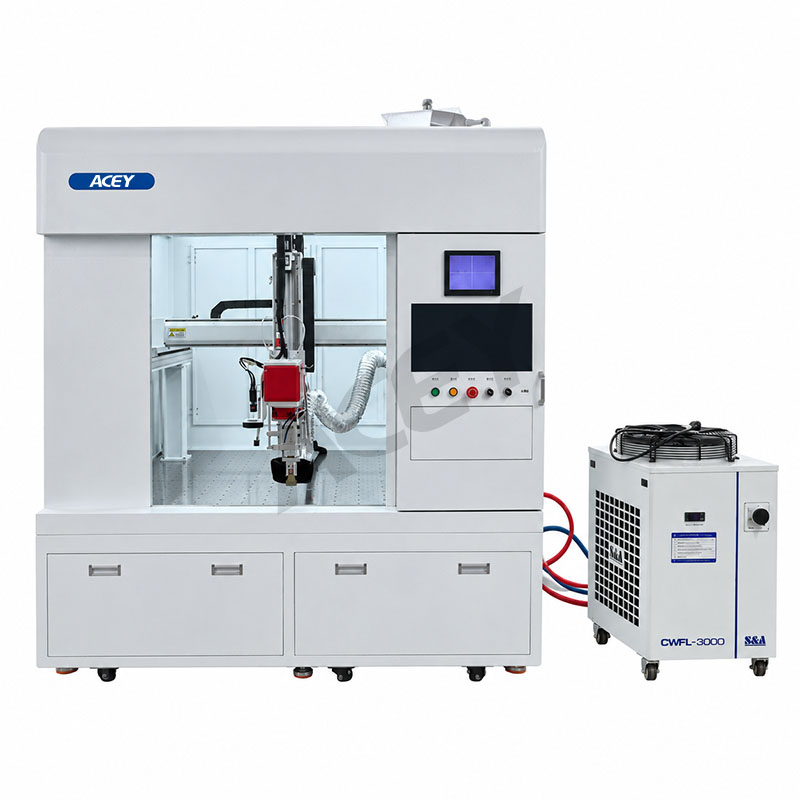

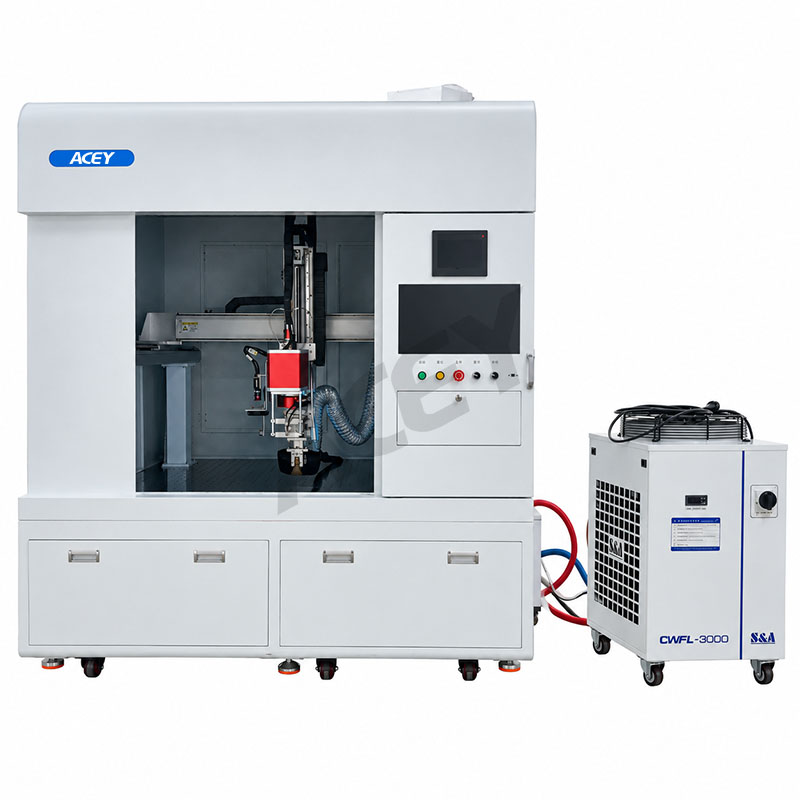

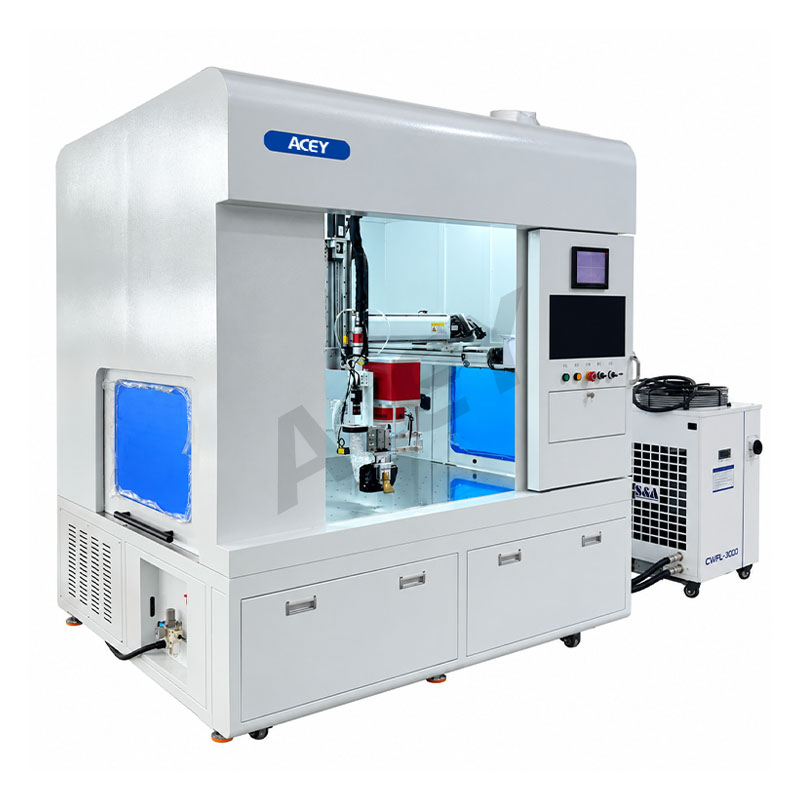

La machine de soudage laser fermée ACEY-LWM6000Z pour batteries lithium-ion associe une zone de soudage dédiée à un mouvement programmable et à une collecte localisée des fumées. L'enceinte personnalisée abrite la plateforme à portique et intègre les commandes de fonctionnement, les interfaces de visualisation et les raccordements d'extraction. Des conduits relient la zone de soudage à une unité d'extraction de fumées séparée.

Un laser à fibre continu de 6000W fournit l'énergie à la tête de soudage à galvanometer. Le portique positionne la tête entre les connexions de la batterie, tandis que le galvanomètre dirige le faisceau le long du motif de soudure programmé. Les opérateurs peuvent modifier les graphiques de soudage, ajuster les paramètres de processus et rappeler les programmes enregistrés pour les travaux de production récurrents.

La surveillance CCD offre un affichage en direct pour la configuration et l'observation du processus, tandis que le positionnement par lumière rouge aide à localiser la zone de soudage et à régler la distance de travail. Le modèle a passé des tests de sécurité et de compatibilité électromagnétique (CEM) par des tiers conformément aux normes EN 60204-1, EN 60825-1, EN IEC 61000-6-4 et EN IEC 61000-6-2.

Points forts du produit

• Enceinte de machine personnalisée: abrite la plateforme de soudage, les commandes et les raccordements d'extraction dans un poste de travail dédié.

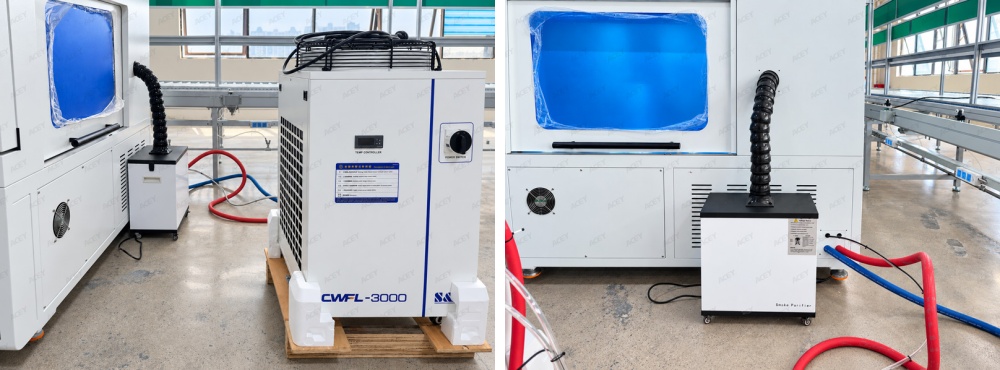

• Système d'extraction des fumées: collecte les fumées de soudage par l'intermédiaire de conduits reliés à une unité d'extraction séparée.
• Laser à fibre 6000W: prend en charge le fonctionnement continu et modulé pour le soudage de barres omnibus (busbars) et de connecteurs de batteries.
• Positionnement XYZ asservi par servomoteur: offre une course de 1000 × 800 × 400 mm avec une répétabilité de positionnement des axes de ±0,02 mm.
• Soudage par galvanomètre programmable: adapte les motifs de soudure à la géométrie du connecteur et à la zone de connexion disponible.
• Stockage des programmes de soudage: enregistre et rappelle les paramètres de processus et les graphiques pour les tâches de production répétées.
• Surveillance CCD et positionnement par lumière rouge: aide à la configuration de la pièce, à l'alignement et à l'observation du processus.
• Refroidissement par eau et lame d'air double couche: assure la gestion thermique et le flux d'air au niveau de la tête de soudage.
• Tests de sécurité et CEM par des tiers: testé pour la sécurité électrique, la sécurité laser et la compatibilité électromagnétique.


Matériaux et applications de soudage
: La machine prend en charge les applications impliquant le cuivre, l'aluminium, le fer, le nickel et les composants en alliage adaptés. Son utilisation principale est le soudage de barres omnibus en aluminium, de barres omnibus en cuivre et de connecteurs de transition en nickel dans les assemblages de batteries au lithium prismatiques. La compatibilité des matériaux et les paramètres de soudage dépendent de la spécification du connecteur, du matériau des bornes de la cellule, de l'épaisseur de la couche et de la conception du joint.

Les applications typiques incluent :

• Modules de batteries de stockage d'énergie: soudage programmé de barres omnibus et de connecteurs pour les assemblages de cellules prismatiques.
• Modules de batteries pour véhicules électriques: soudage de connexions électriques selon la disposition du module et les exigences des joints.
• Blocs-batteries industriels: soudage de connexions répété pour les fabricants de batteries gérant différentes configurations de modules.
• Connecteurs métalliques: applications de soudage de matériel compatible et de connecteurs électriques.

Spécifications techniques

Fonctions de positionnement optionnelles

• Mesure automatique de la distance: Un capteur de distance laser mesure la distance entre la tête et la pièce à travailler. Le système de positionnement se déplace ensuite jusqu'à la distance de travail prédéfinie, ce qui permet de réduire le réglage manuel de la mise au point.
• Positionnement visuel automatique par CCD: Le système de vision optionnel identifie l'emplacement du traitement et applique une compensation logicielle pour le positionnement de la pièce. Cette fonction est distincte de la fonction standard de visualisation du processus par CCD.

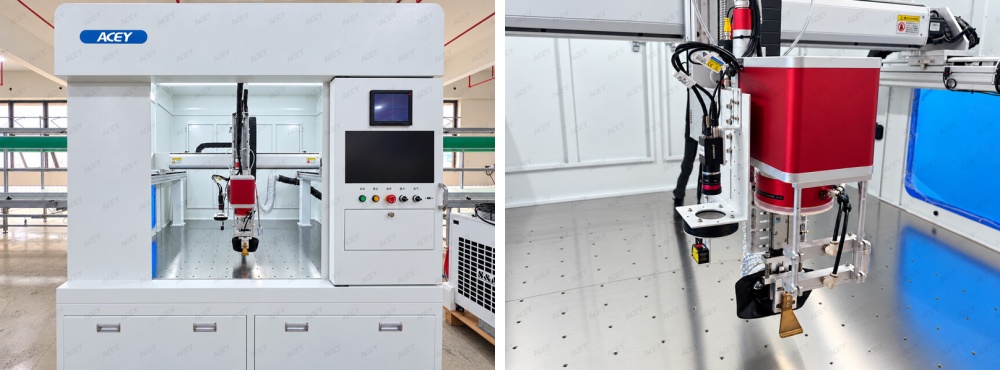

Présentation des produits Affichage

Foire aux questions

*Le système CCD localise-t-il automatiquement les points de soudage ?
La surveillance CCD standard offre une vue du processus pour la configuration et l'observation. Le positionnement visuel automatique et la compensation logicielle sont des fonctions optionnelles.

*Quelle épaisseur de barre omnibus le laser de 6000 W peut-il souder ?
La capacité de soudage dépend du matériau de la barre omnibus, du revêtement, de l'épaisseur de chaque couche, de la conception des bornes et des performances d'assemblage requises. Des échantillons représentatifs doivent être évalués afin d'établir les réglages appropriés pour la connexion réelle.

*La machine peut-elle enregistrer des programmes pour différents modules de batterie ?
Oui. Le logiciel de soudage prend en charge l'édition graphique ainsi que le stockage et le rappel des données de processus. Les programmes enregistrés peuvent être sélectionnés pour des tâches récurrentes, les réglages étant vérifiés par rapport à la pièce et au montage chargés.

*Quelles informations sont nécessaires pour un devis personnalisé ?
Veuillez fournir les dimensions du module, le format des cellules, la disposition des bornes, les matériaux et épaisseurs des barres omnibus, les plans d'assemblage, la capacité cible, la méthode de chargement et l'agencement de l'usine. Incluez les exigences relatives à l'extraction des fumées, au positionnement automatique et à l'intégration sur la ligne de production.
