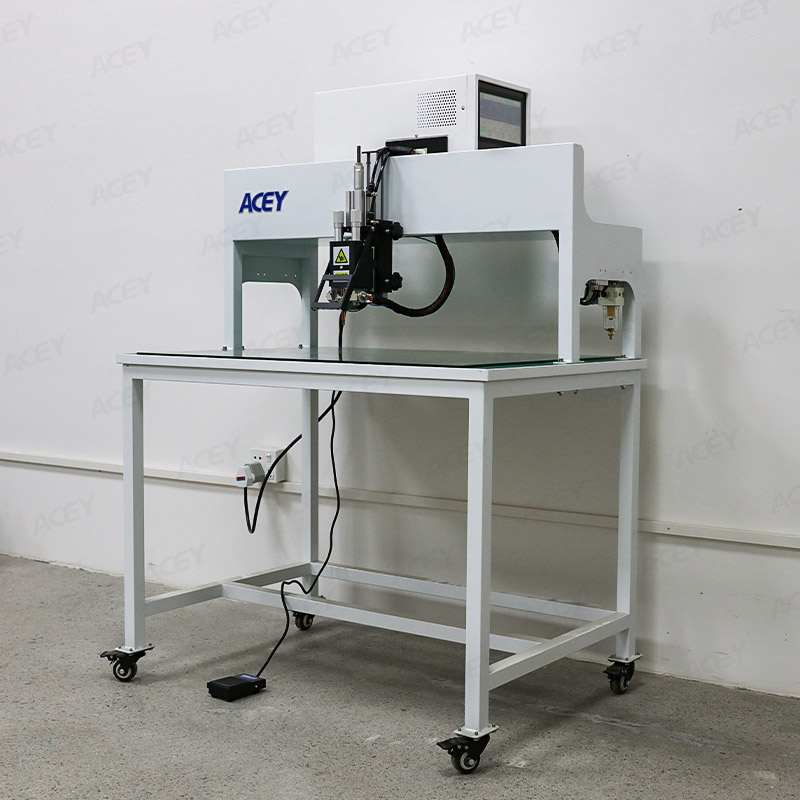

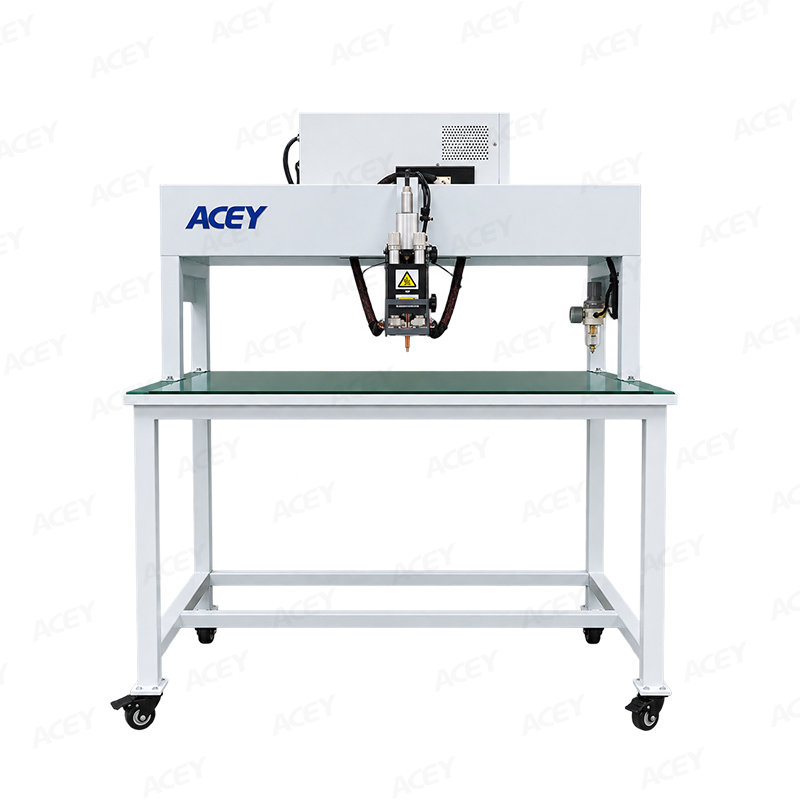

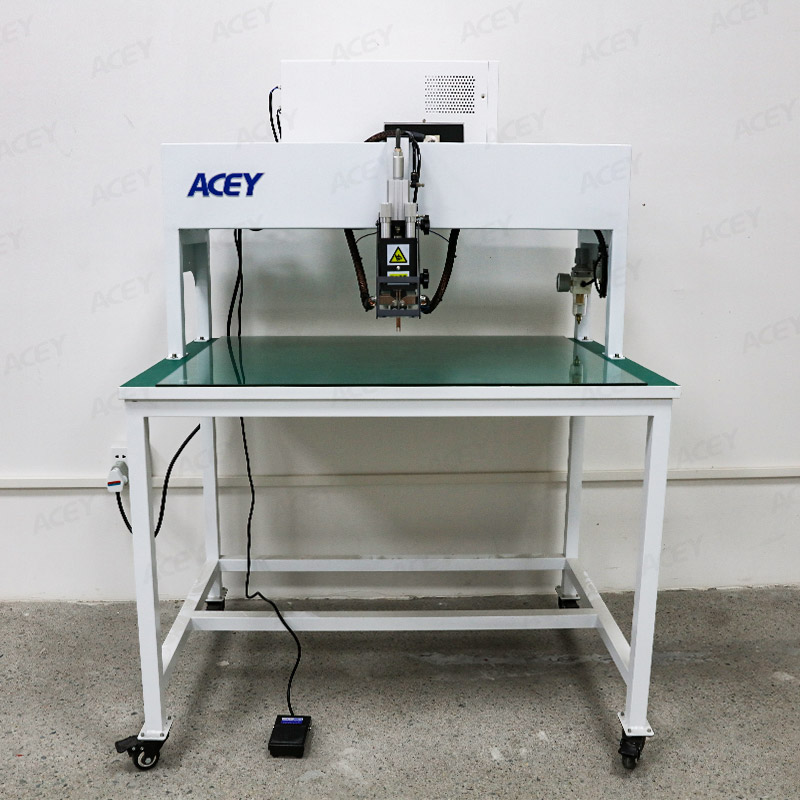

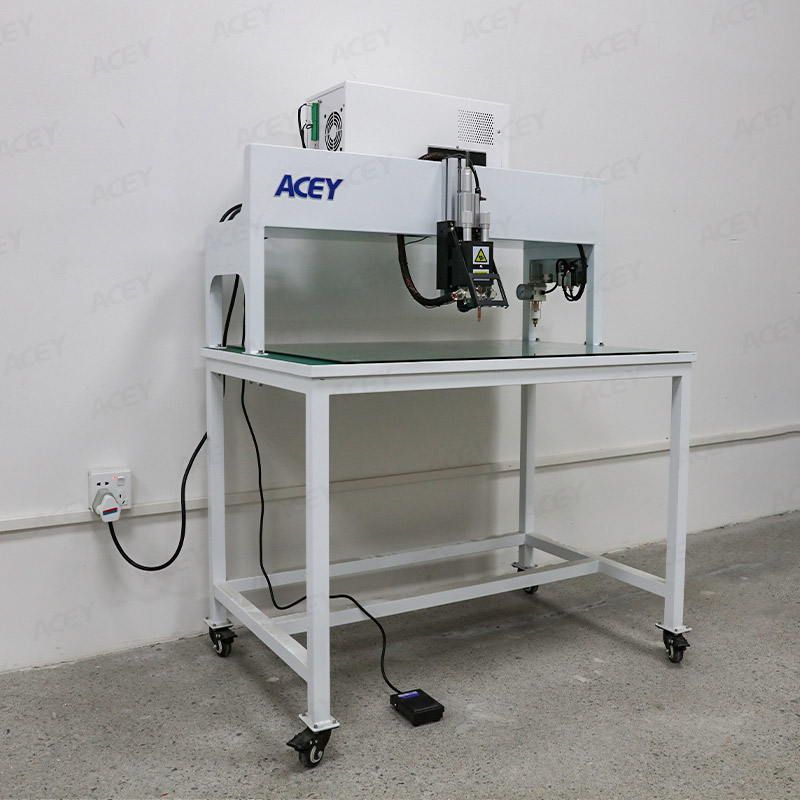

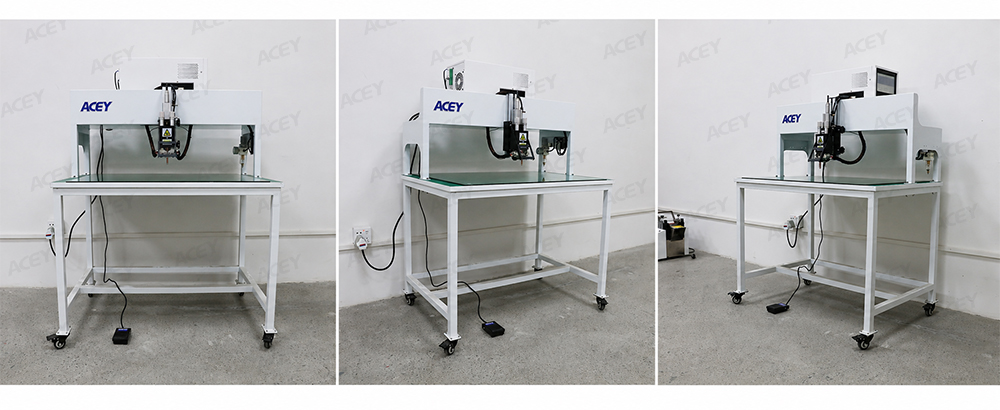

ACEY 10000A Machine de soudage par points à portique pour soudage de packs de batteries

Machine de soudage par points à portique ACEY 10000A pour le soudage de packs de batteries

Description du produit

La machine de soudage par points à portique ACEY-10000T est conçue pour le soudage de packs de batteries cylindriques, ce qui la rend adaptée au prototypage de packs de batteries, à la préparation d'échantillons, à la R&D et à la production en petites séries. Sa structure de portique ouverte offre une zone de travail flexible pour différentes configurations de packs de batteries cylindriques et dispositions de soudage.

Équipée d'une plateforme de contrôle intelligente modulaire de qualité industrielle et d'une alimentation de soudage à transistors de 10 000 A, la machine assure un soudage par points stable et efficace. Le système peut surveiller et enregistrer les conditions de soudage, notamment le suivi du soudage, les projections, les faux soudures, les soudures faibles et les soudures manquantes, avec des fonctions d'alarme en cas de conditions anormales.

La machine de soudage au lithium peut être configurée avec des têtes de soudage pneumatiques ou électriques selon les différentes exigences de soudage des cellules cylindriques et des packs de batteries. Elle est conçue pour une utilisation flexible et convient particulièrement aux clients qui doivent développer, tester ou produire des packs de batteries cylindriques en petites quantités.

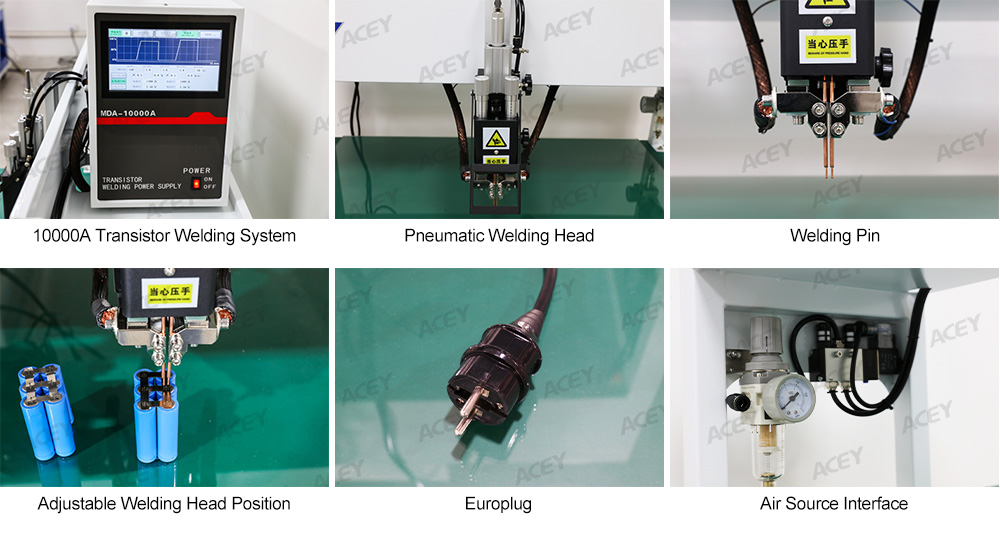

Caractéristiques principales et détails de la machine

*Courant de soudage de 10 000 A
Système de soudage à transistors à courant élevé

*Matériaux en nickel de 0,08 à 0,3 mm
Prend en charge l'acier nickelé et le nickel pur

*Pour cellules de batteries cylindriques
18650 · 21700 · 26650 · 32650 · 32700 · 32140 · 33140

*Surveillance intelligente du soudage
Détection des projections, faux soudures, soudures faibles et soudures manquantes

Spécifications principales

Pourquoi choisir cette machine de soudage par points pour batteries cylindriques ?

• Soudage à courant élevé de 10 000 A

• Surveillance intelligente du soudage

• Options flexibles de tête de soudage

• Conçue pour la production en petites séries

Surveillance intelligente du soudage pour le soudage de batteries cylindriques

La machine est équipée d'une plateforme modulaire de contrôle intelligent de qualité industrielle qui surveille le processus de soudage et enregistre les conditions anormales de soudage.

*Suivi du soudage
Suit l'opération de soudage afin d'aider à garantir que les points de soudage sont traités selon la séquence requise.
*Détection des projections
Surveille les projections de soudage anormales et fournit une alarme lorsqu'une condition anormale est détectée.
*Détection des faux soudures
Aide à identifier les opérations de soudage pour lesquelles le résultat de soudage attendu n'a peut-être pas été correctement obtenu.
*Surveillance des soudures faibles
Surveille les conditions de soudage potentiellement anormales pouvant entraîner des performances de soudage insuffisantes.
*Détection des soudures manquantes
Aide à identifier les points de soudage oubliés et réduit le risque de soudage incomplet des packs de batteries.
*Alarme et enregistrement
Les conditions anormales de soudage peuvent être enregistrées et signalées via le système pour l'inspection des opérateurs et la gestion du processus.

Applications des batteries cylindriques

Cellules cylindriques prises en charge

18650 · 21700 · 26650 · 32650 · 32700 · 32140 · 33140

Applications typiques

Outils électriques · Vélos électriques · Trottinettes électriques · Stations d'alimentation portables · Systèmes de stockage d'énergie · Drones · Mobilité électrique

Remarque :Les cellules cylindriques plus grandes telles que 32140 et 33140 nécessitent une configuration de machine surélevée.

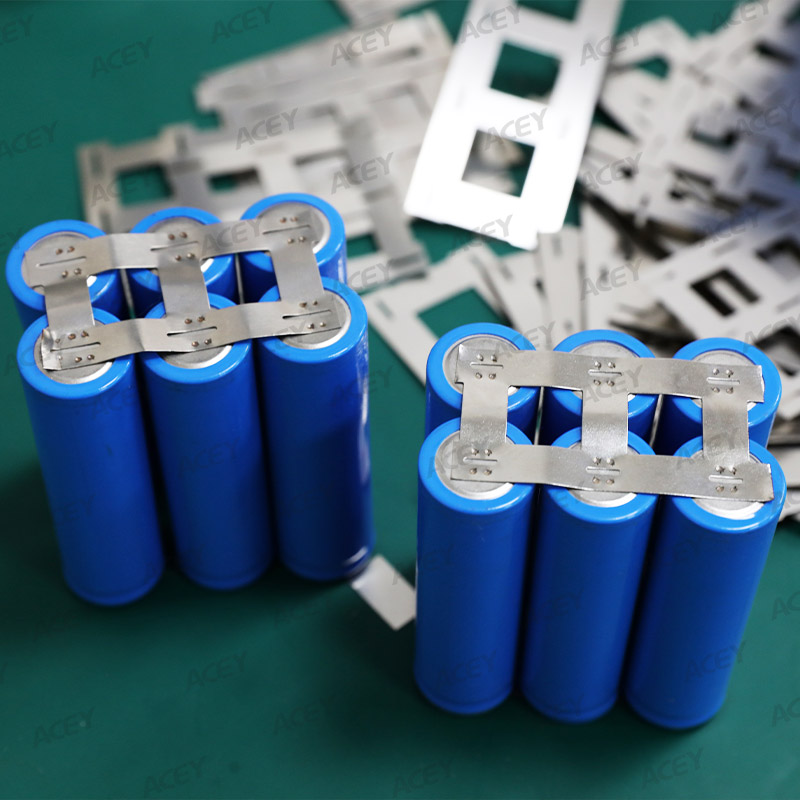

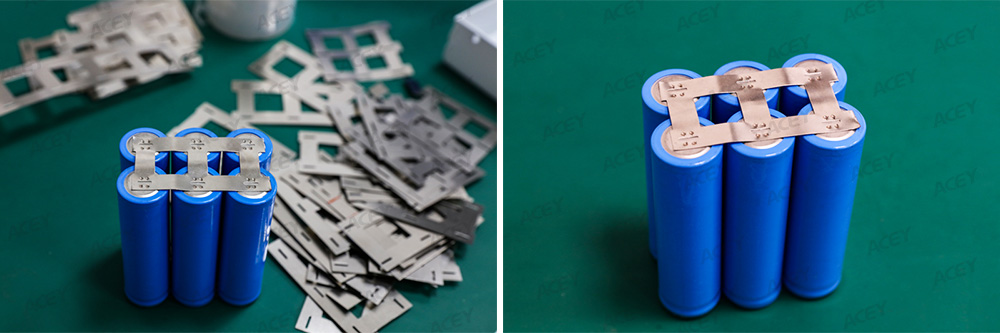

Matériaux et épaisseur de soudage

Matériaux de soudage pris en charge

• Acier nickelé
• Nickel pur

Épaisseur du matériau

• 0,08–0,3 mm

Fonctionnement

01. Positionnement du pack de batteries
Les cellules cylindriques sont disposées et positionnées selon la configuration requise du pack de batteries.

02. Alignement du point de soudage
La tête de soudage est positionnée au-dessus du point de soudage requis.

03. Activation du soudage
L'opérateur active le cycle de soudage à l'aide de la pédale de commande.

04. Soudage par points
L'alimentation de soudage à transistors fournit un courant de soudage contrôlé à travers les électrodes de soudage.

05. Surveillance du soudage
Le système surveille le processus de soudage et enregistre les conditions anormales telles que les projections, le faux soudage, le soudage faible et l'absence de soudage.

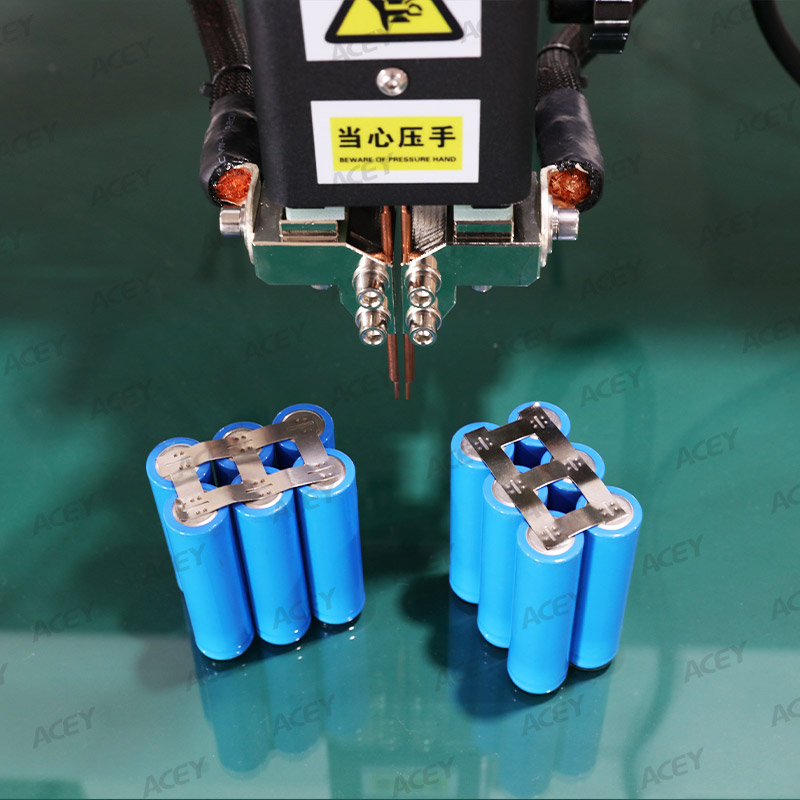

Options de tête de soudage

Tête de soudage pneumatique
La tête de soudage pneumatique fournit un mouvement contrôlé des électrodes et une pression de soudage pour un soudage répétable de batteries cylindriques.
Pression d'air : 0,4–0,6 MPa

Tête de soudage électrique
La tête de soudage électrique fournit une configuration alternative pour les applications où l'air comprimé n'est pas requis.

Spécifications techniques

Besoin d'une solution de soudage personnalisée pour un pack de batteries cylindriques ?
Les performances de soudage dépendent de la taille de la cellule cylindrique, du matériau de connexion, de l'épaisseur du matériau, du motif de soudage et de la résistance de soudage requise.

ACEY peut évaluer la structure de votre pack de batteries et vos exigences de soudage afin de vous aider à déterminer la tête de soudage, le dispositif de fixation et les paramètres de soudage appropriés.

Envoyez-nous les spécifications de votre batterie :

• Modèle de cellule de batterie
• Diamètre et longueur de la cellule
• Matériau de connexion
• Épaisseur du matériau
• Nombre de points de soudage
• Volume de production prévu

Questions fréquemment posées

*Quelles cellules de batterie cylindriques cette machine de soudage par points peut-elle souder ?
La machine de soudage par points à portique ACEY est conçue pour les cellules de batterie cylindriques, notamment 18650, 21700, 26650, 32650, 32700, 32140 et 33140. La configuration de la machine peut être ajustée selon la taille des cellules et la structure du pack de batteries.

*Quels matériaux la machine peut-elle souder ?
La machine est conçue pour souder l'acier nickelé et le nickel pur utilisés pour les connexions de packs de batteries cylindriques.

*Quelle épaisseur de matériau peut-elle souder ?
La plage d'épaisseur recommandée des matériaux de soudage est de 0,08 à 0,3 mm pour l'acier nickelé et les matériaux en nickel pur. Le résultat réel du soudage dépend des propriétés du matériau, de l'épaisseur, de la configuration des électrodes et des paramètres de soudage.

*Quelles fonctions de surveillance du soudage la machine possède-t-elle ?
Le système de contrôle intelligent peut surveiller et enregistrer les conditions de soudage, notamment les projections, les faux soudures, les soudures faibles et les soudures manquantes, avec des fonctions d'alarme pour aider les opérateurs à identifier les conditions de soudage anormales et à améliorer la régularité de la production.
