XIAMEN ACEY NEW ENERGY TECHNOLOGY CO., LTD.
![$this->product_detail['product_name']](/uploadfile/category/21ba821835cda2ca9839bd228e6114af.jpg)

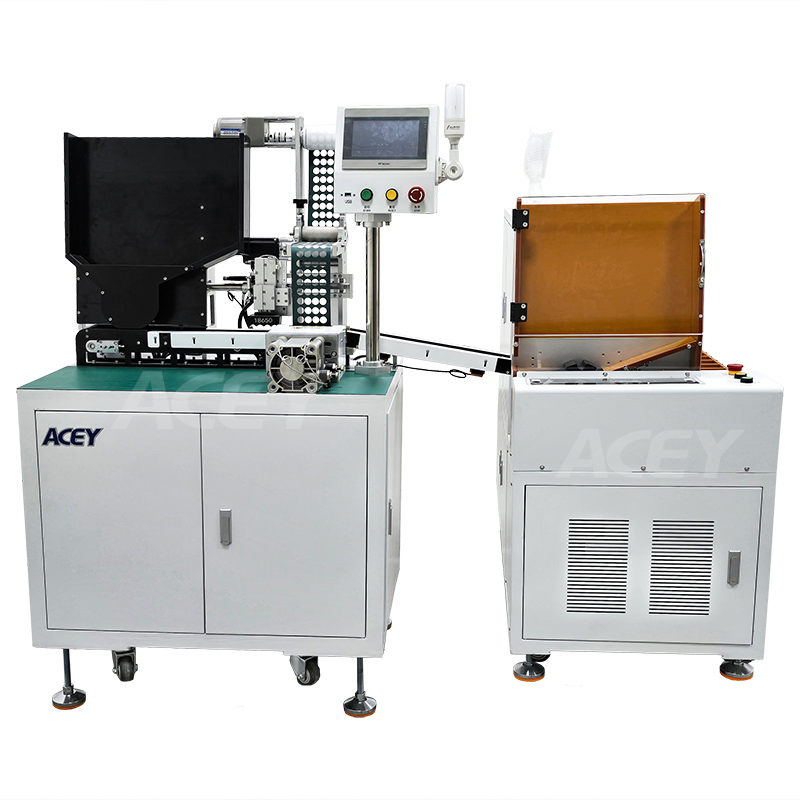

ACEY-SS11 intègre une machine automatique de pose de papier isolant avec une machine de tri de tension en circuit ouvert et de résistance interne à 11 canaux, permettant un classement et un appairage efficaces des cellules cylindriques 14500, 18650, 21700, 26650, 32650 et 32700.
marque:
ACEYréf.:
ACEY-SS11conformité:
CE Certifiedgarantie:
One-year warranty with lifetime supportOrdre (Moq) :
1setorigine du produit:
Chinadélai de mise en œuvre:
7-35 daysMachine automatique 2-en-1 de collage de papier isolant et de tri de batteries
Présentation du produit
ACEY-SS11 est un système automatique de traitement des cellules cylindriques qui combine le collage de papier isolant, le test des batteries et le tri à 11 canaux sur une seule ligne de production. Il est conçu pour les cellules cylindriques telles que 14650, 18650, 21700, 26650 et 32700.
L'équipement alimente automatiquement les cellules depuis une trémie, applique un anneau de papier isolant, effectue les tests électriques configurés et trie les cellules dans le canal de collecte correspondant selon les résultats des tests. Les cellules défectueuses sont automatiquement identifiées et triées dans le canal NG désigné.
Les données de test des batteries peuvent être analysées, enregistrées et téléchargées vers un système MES pour assurer la traçabilité de la production. La machine de collage de papier isolant et la machine de tri peuvent fonctionner indépendamment ou être connectées en tant que ligne de production intégrée.
Avec une capacité de traitement allant jusqu'à 4800 cellules par heure, ACEY-SS11 convient aux fabricants de packs de batteries cylindriques nécessitant une isolation, des tests, un classement et un appairage de cellules efficaces.

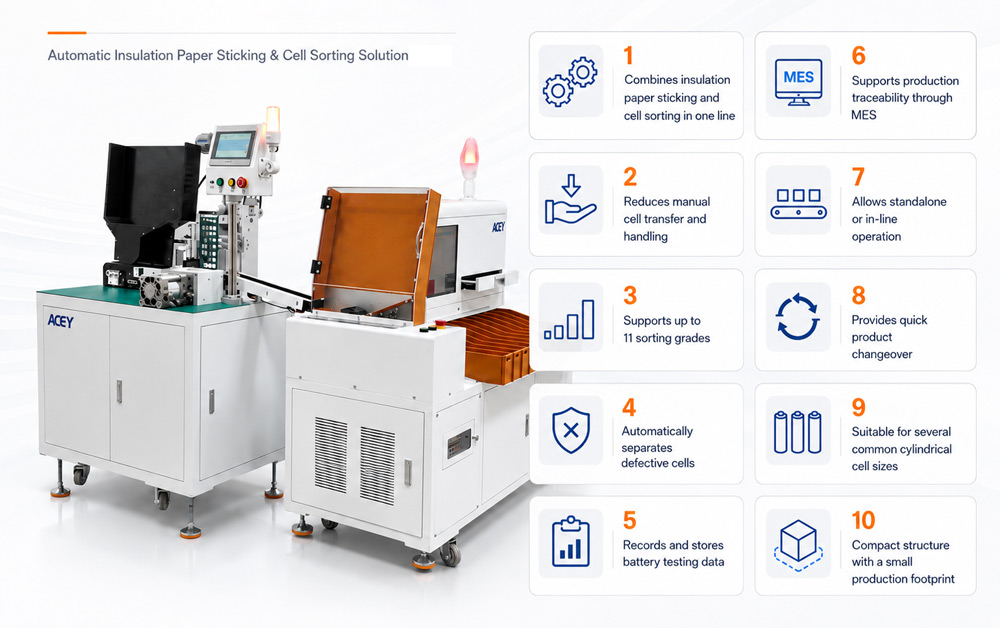

Caractéristiques du produit
Applications principales
La machine convient aux cellules cylindriques lithium-ion 14650, 18650, 21700, 26650, 32650, 32700 utilisées dans :
Processus de fonctionnement
Spécifications techniques
| Élément | Spécification |
| Modèle du produit | ACEY-SS11 |
| Type d'équipement | Machine automatique de collage de papier isolant et de tri à 11 canaux |
| Cellules applicables | Cellules cylindriques 14650, 18650, 21700, 26650, 32650, 32700 |
| Canal de triCanals | 11 canaux |
| Efficacité de traitement | Jusqu'à 4800 pièces/heure |
| Temps de changement de modèle | Environ 30 minutes |
| Méthode d'alimentation | Trémie et goulotte d'alimentation |
| Fonction de collage du papier | Application automatique d'anneaux en papier isolant |
| Fonction de tri | Test, classement et appariement automatiques |
| Gestion des NG | Rejet automatique dédié |
| Gestion des données | Collecte, analyse et stockage des données de test |
| Connexion MES | Pris en charge |
| Balayage de code | Balayage de codes QR et de codes-barres, en option |
| Testeur de résistance interne | Différentes marques et différents modèles disponibles |
| Mode de fonctionnement | Fonctionnement autonome ou en ligne |
| Puissance totale | ≤1,5 kW |
| Alimentation électrique | CA 220 V, 50/60 Hz |
| Pression d'air | 0,5–0,6 MPa |
| Couleur de la machine | Blanc informatique ; personnalisable sur demande |
Dimensions de la machine
| Automatique Papier d'isolation Sticking Machine | |
| Article | Spécification |
| Dimensions | L970 × W700 × H1480 mm |
| Poids | Environ 206 kg |
| Machine de tri de batteries à 11 canaux | |
| Article | Spécification |
| Dimensions | L1510 × W700 × H1360 mm |
| Poids | Environ 198 kg |
Exigences relatives à l'environnement d'exploitation
| Article | Exigence |
| Température ambiante | -30°C à 50°C |
| Humidité relative | Inférieure à 55 % |
| Pression de l'air | 0,5–0,6 MPa |
| Alimentation électrique | CA 220 V, 50/60 Hz |
| Exigence de charge au sol | ≤200 kg/m² |
| Méthode de mise à la terre | Mise à la terre directe |
| Surface d'installation | Plane, stable et exempte de vibrations ou d'impacts |
| Conditions du site | Exempt de pollution et de fortes interférences électromagnétiques |
| Bruit de l'équipement | ≤80 dB |

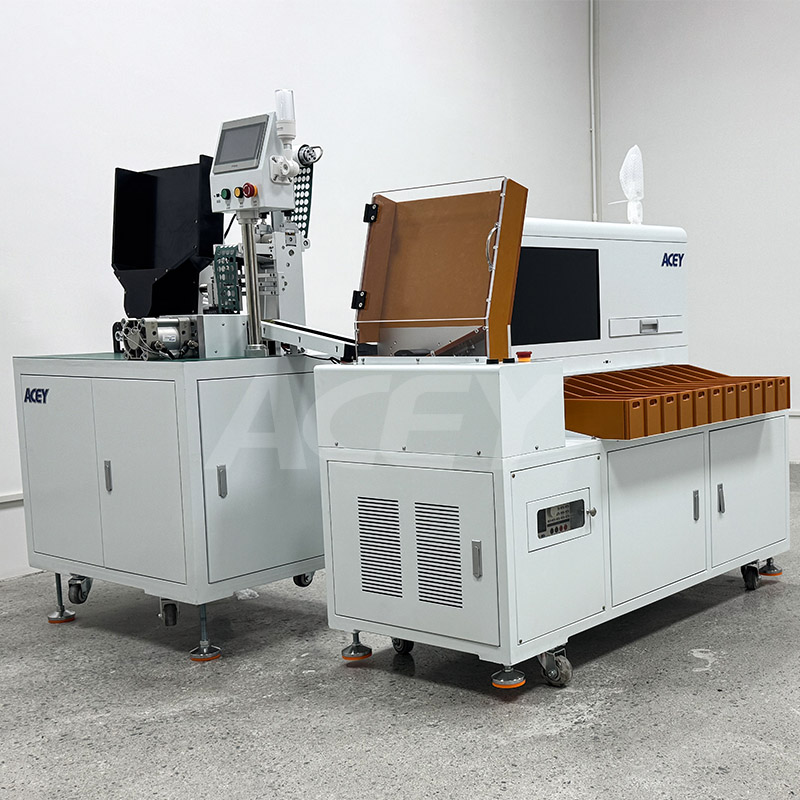

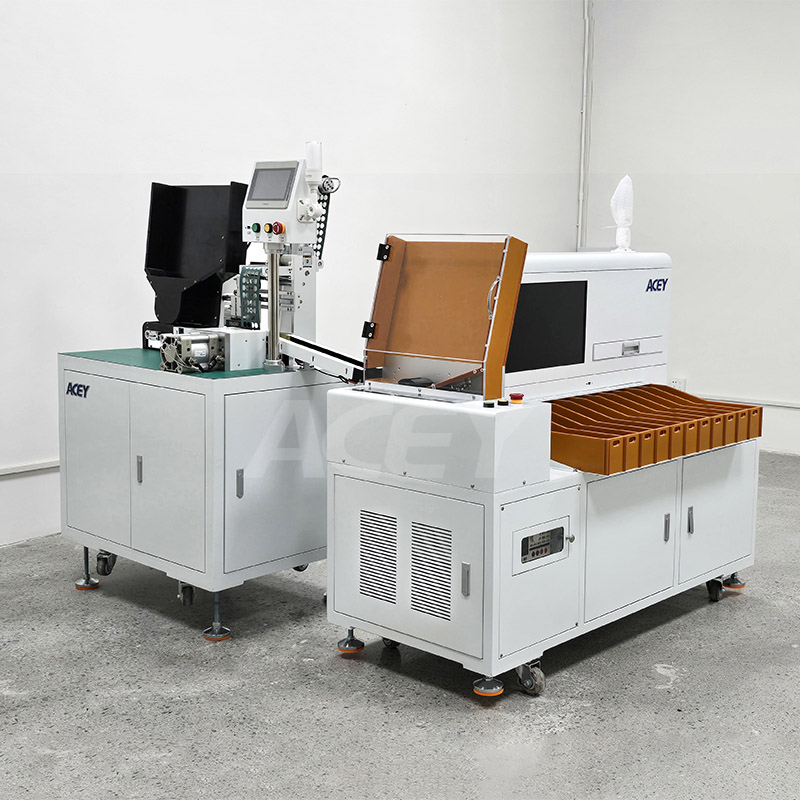

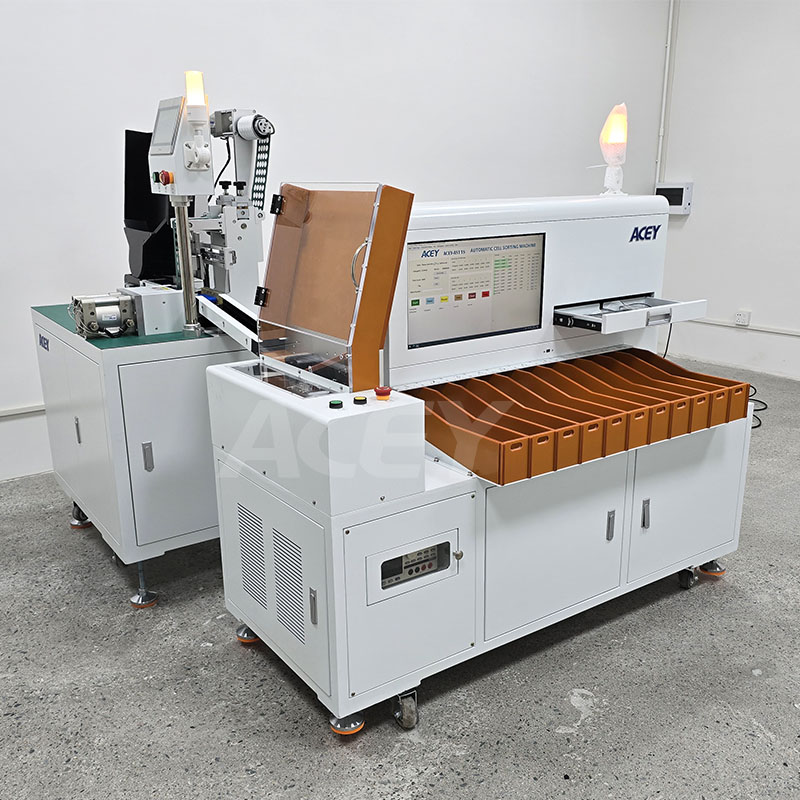

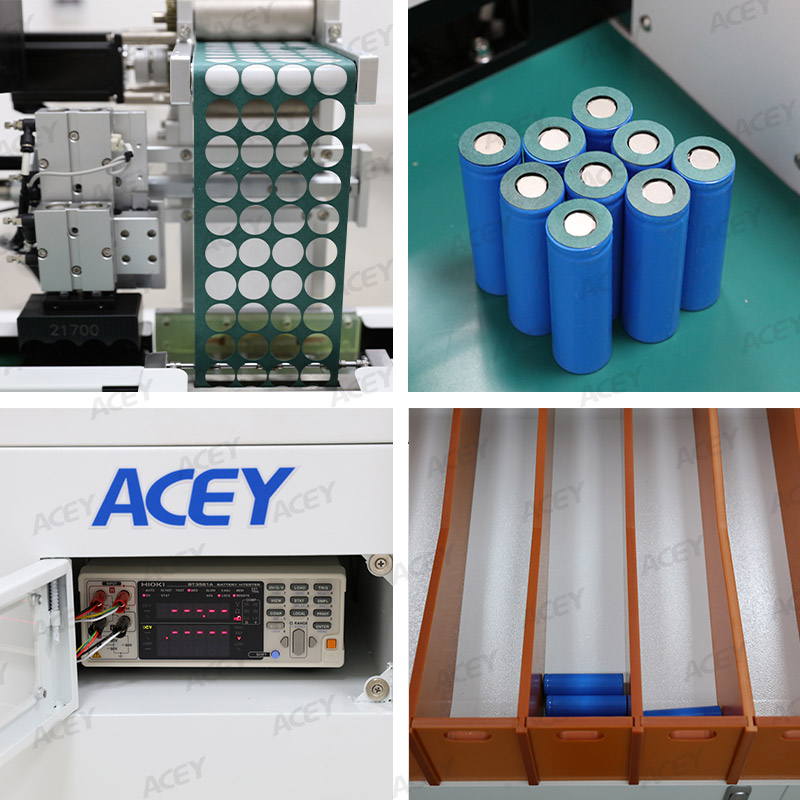

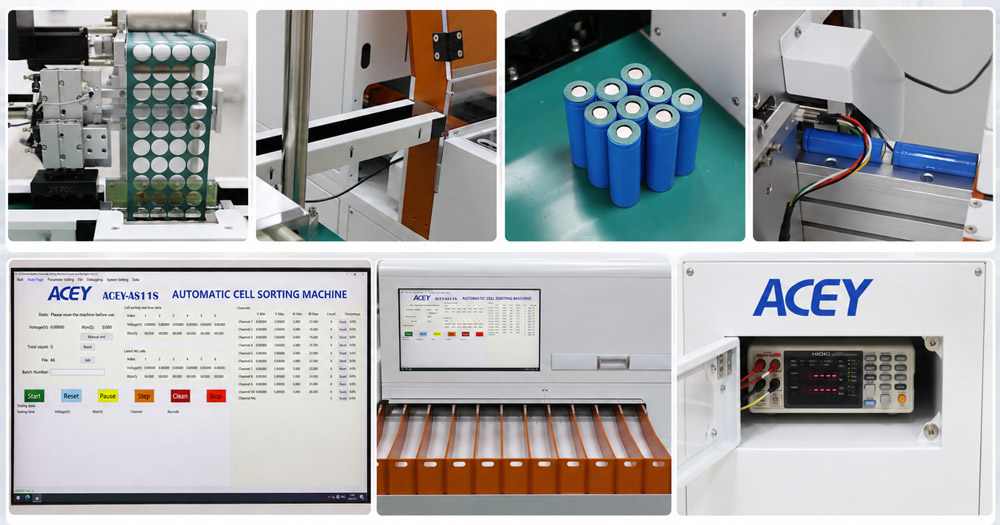

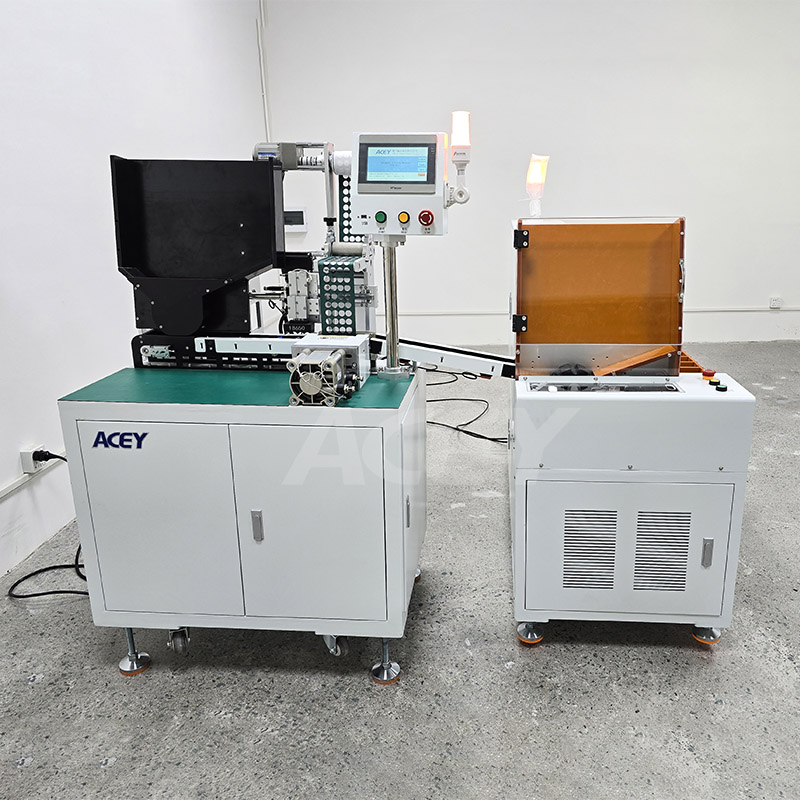

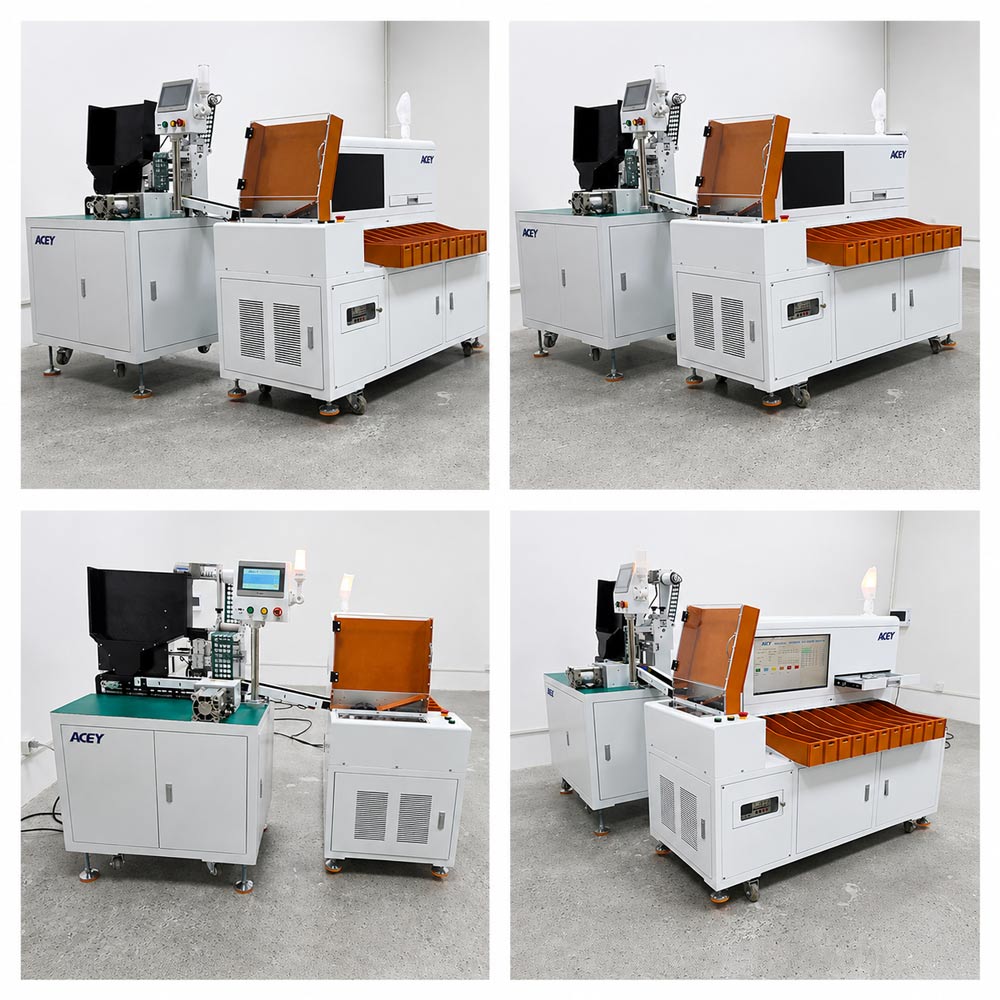

Affichage du produit
FAQ
*Quelles tailles de cellules cylindriques ACEY-SS11 peut-il traiter ?
La machine standard convient aux cellules cylindriques 14650, 18650, 21700, 26650 et 32700.
*Quelle est la capacité de production ?
La ligne de collage de papier isolant et de tri peut traiterjusqu'à 4800 cellulespar heure. Le rendement réel peut varier selon le modèle de cellule, le temps de test et les paramètres de tri.
*Les deux machines peuvent-elles fonctionner séparément ?
Oui. La machine de collage de papier isolant et la machine de tri à11 canauxpeuvent fonctionner indépendamment ou être connectées pour une production continue.
*Quels paramètres la machine peut-elle tester ?
Les fonctions de test dépendent de l'instrument de mesure sélectionné et de la configuration du projet. Les tests de tension de batterie et de résistance interne peuvent être configurés avec différentes marques et différents modèles de testeurs.
*La machine peut-elle stocker les données de test des batteries ?
Oui. L'ordinateur industriel peut collecter, analyser et stocker les résultats des tests des cellules pour la gestion de la production et le contrôle qualité.
*La machine prend-elle en charge l'intégration MES ?
Oui. La communication MES peut être configurée pour la collecte de données, le téléversement et la traçabilité de la production des batteries. Le protocole de communication requis doit être confirmé avant la fabrication.
*Les codes QR et les codes-barres peuvent-ils être scannés ?
Oui. Les fonctions de numérisation des codes QR et des codes-barres sont disponibles en option.
*Combien de temps faut-il pour changer de modèle de cellule ?
Un changement de modèle typique prend environ 30 minutes. Le temps réel dépend des différences entre les tailles de cellules et des ajustements mécaniques nécessaires.
*L'équipement peut-il être connecté à d'autres machines de production ?
Oui. ACEY-SS11 peut être intégré aux équipements en amont et en aval selon le processus de production des blocs-batteries et l'agencement de l'atelier.
