Produit D description

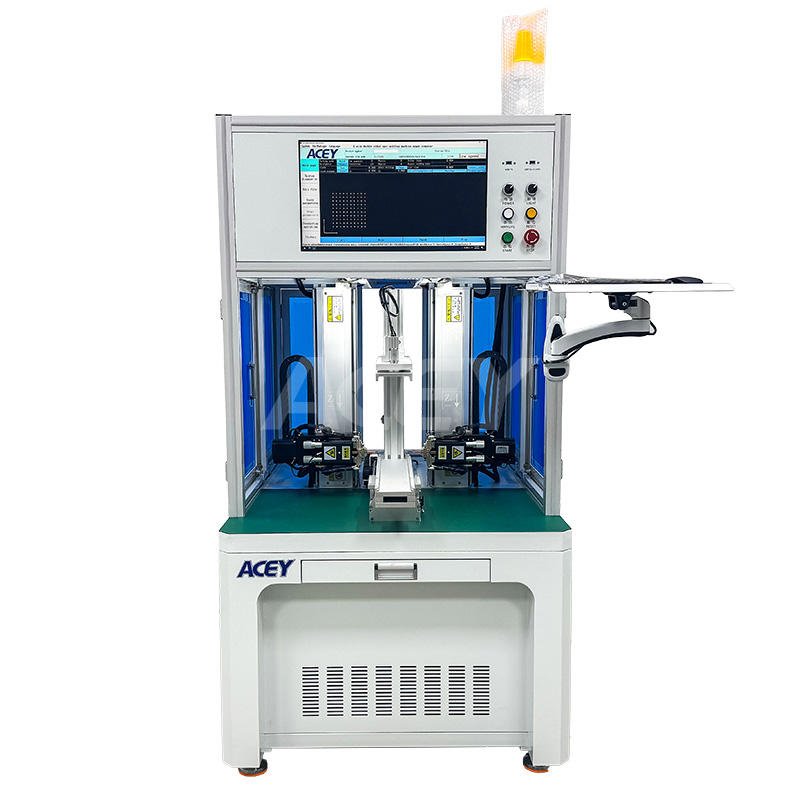

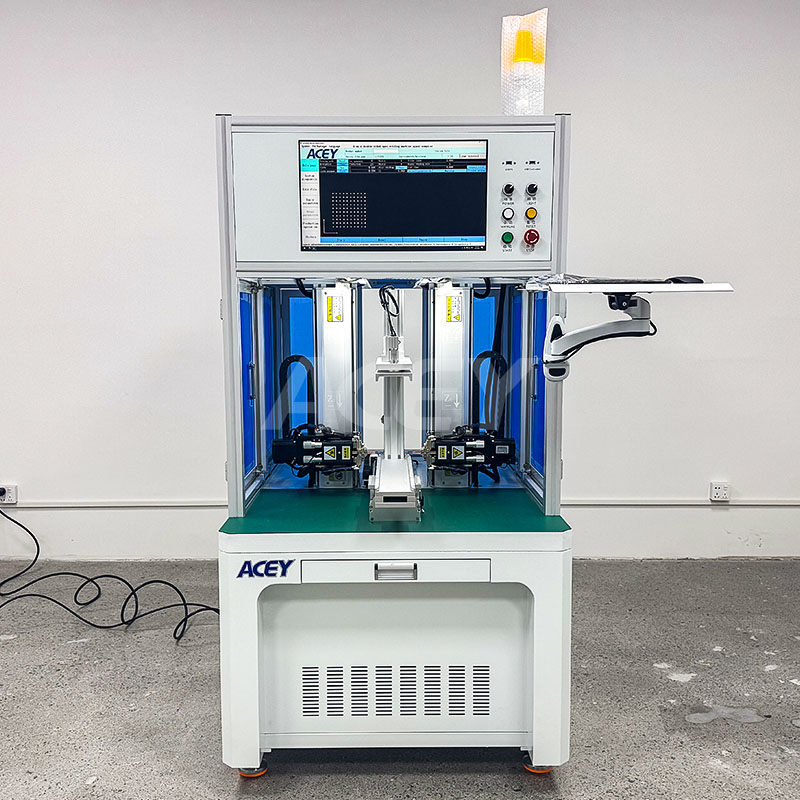

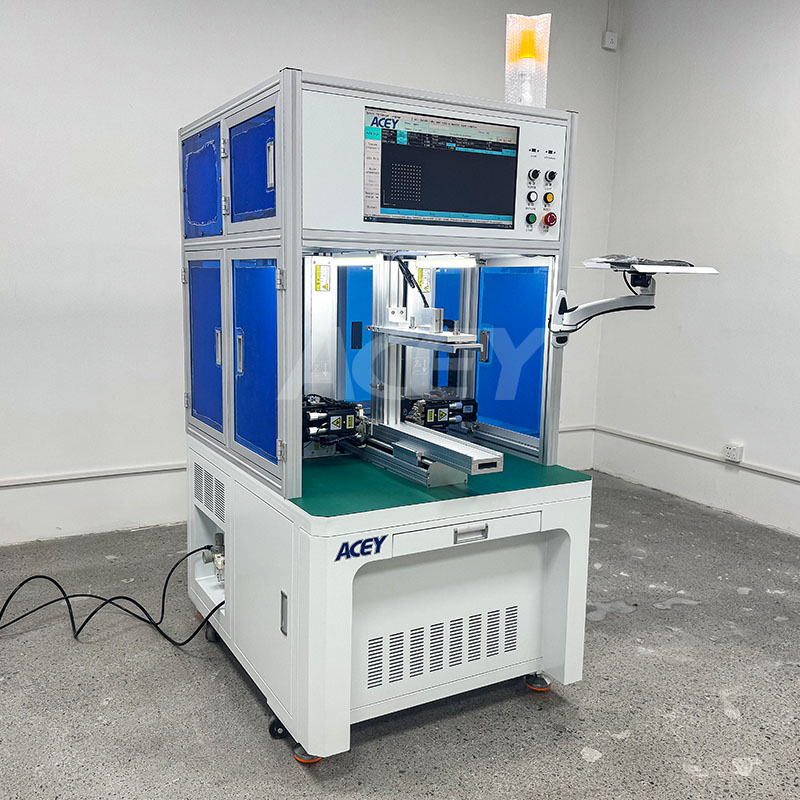

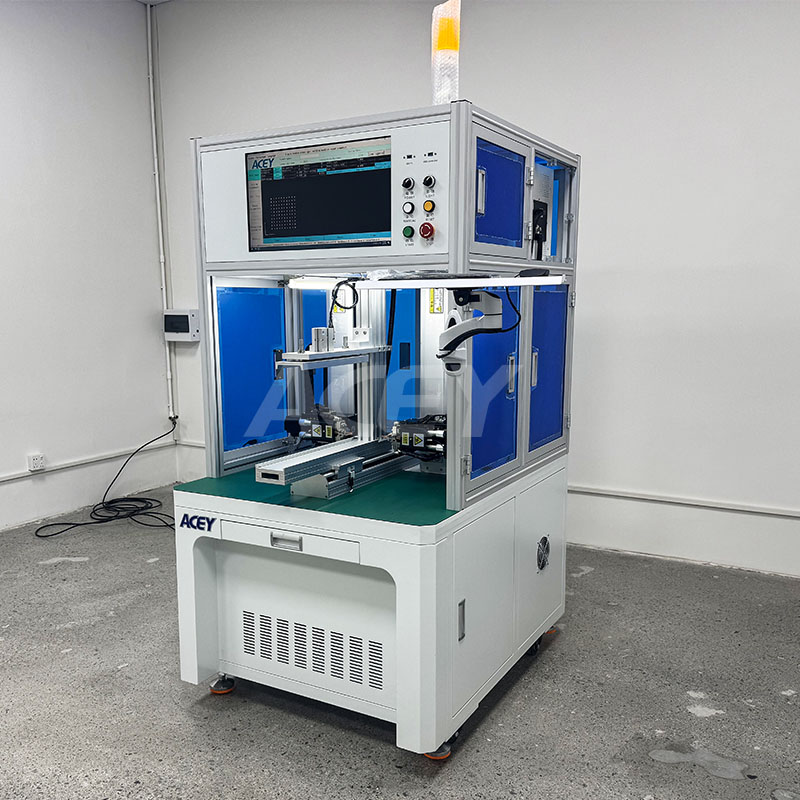

L'ACEY-D300B est un système de soudage par points double face haute vitesse de pointe, conçu pour la production en grande série de batteries. Piloté par une plateforme PC industrielle intelligente plutôt que par des automates programmables classiques, il synchronise un contrôleur de mouvement sophistiqué avec des servomoteurs de haute précision pour une précision et une agilité mécanique inégalées. Cette architecture PC simplifie considérablement les flux de travail numériques, offrant des performances supérieures en matière d'enregistrement automatisé des données, de mise en réseau multi-appareils et d'ajustement rapide des paramètres lors des changements de production.

Grâce à son interface AutoCAD intuitive, les utilisateurs peuvent convertir instantanément des conceptions complexes en trajectoires de soudage. Le système est doté d'une technologie de détection intelligente qui calibre automatiquement les défauts d'alignement des électrodes et fournit des diagnostics de qualité en temps réel. En identifiant les défauts tels que les étincelles, les liaisons faibles ou les soudures manquantes, la machine garantit l'intégrité de la production grâce à des alertes automatisées immédiates et des arrêts d'urgence.

Caractéristiques principales : Poste à souder à batterie double face ACEY-D300B

• Interface ultra-claire de 21,5 pouces : le grand écran HD améliore la visibilité de l’utilisateur et simplifie les commandes opérationnelles complexes.
• Suite logicielle polyvalente : prend en charge la saisie manuelle, la génération de tableaux et l’importation directe DXF/CAD pour une configuration rapide des trajectoires de soudage complexes.
• Technologie de refroidissement intégrée : choix entre refroidissement par air ou par eau pour réguler la température des électrodes et maintenir une intégrité de soudure constante.
• Capacité de stockage de données étendue : jusqu'à 999 profils de soudage uniques, permettant des changements de produits quasi instantanés.
• Calibrage global en une seule touche : corrigez sans effort les décalages de position causés par l’entretien des électrodes ou par des déplacements mécaniques en un seul clic.
• Débit de qualité industrielle : atteint des vitesses ultra-rapides de ≤0,35 s par soudure, traitant jusqu'à 2 500 unités par heure avec la configuration servo.
• Composants haut de gamme internationaux : Fabriqués avec des pièces essentielles provenant du Japon et de Taïwan, ils offrent une durée de vie et une stabilité deux fois supérieures à celles des unités standard.
• Réponse intelligente aux erreurs : détection des pannes en temps réel avec arrêt d’urgence automatique et flux de travail « reprise après effacement ».
• Reprise après coupure de courant : Doté d’une « mémoire de point d’arrêt » sophistiquée, cet appareil permet de reprendre la soudure exactement là où elle s’était arrêtée après une interruption de courant.

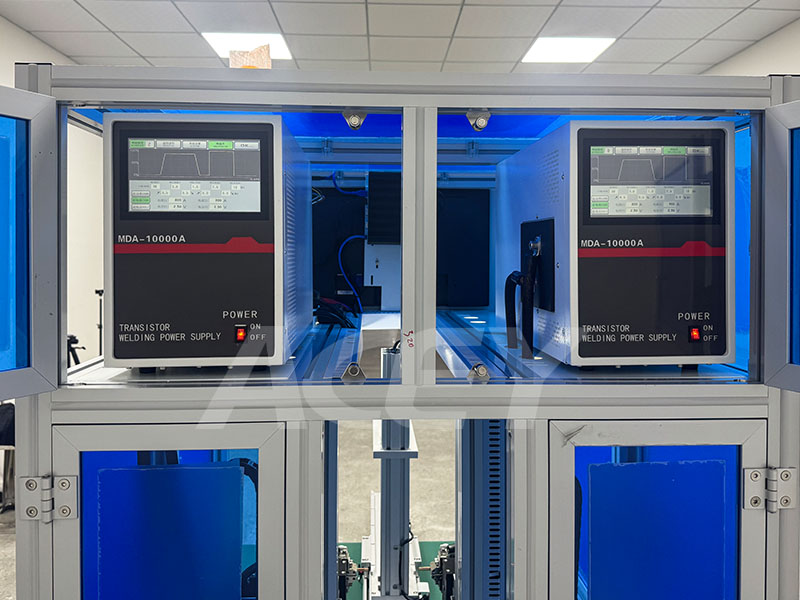

• Intégration flexible du poste de soudage : La conception modulaire permet de sélectionner différentes sources d’alimentation pour répondre aux besoins spécifiques de fabrication.
• Compensation dynamique des broches : ajustement automatisé en temps réel de la longueur des électrodes pour réduire considérablement le temps de réglage manuel.

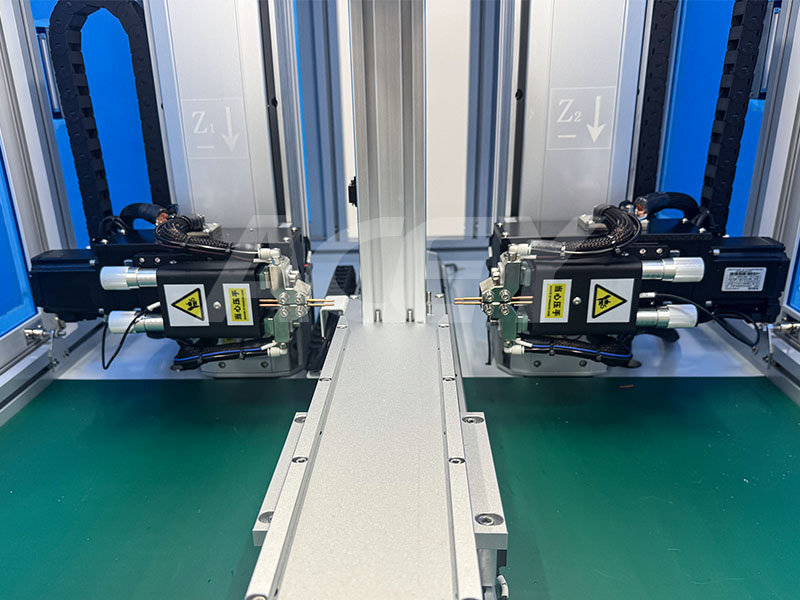

• Actionnement servo doux au toucher : la tête de soudage électrique à grande vitesse applique une pression douce pour garantir l’absence de dommages aux boîtiers de batterie.

Spécifications du produit

exigences environnementales

• Température ambiante : -30 °C à 50 °C
• Humidité de fonctionnement : ≤90 % HR (sans condensation)
• Alimentation pneumatique : 0,4–0,6 MPa (pression d'air)
• Alimentation électrique : monophasée 220 V, 50 Hz/60 Hz
• Capacité de charge au sol : ≤ 200 kg/m²
• Système de mise à la terre : type de mise à la terre directe
• Environnement du site : Doit être exempt de pollution et de fortes interférences électromagnétiques
• Conditions d'installation : Sol plat, exempt de vibrations et d'impacts mécaniques
• Niveau d'émission sonore : ≤ 80 dB
