La chambre d'essai de court-circuit à température contrôlée ACEY-6003C est principalement utilisée pour simuler des courts-circuits externes dans les batteries, à température ambiante ou élevée, afin d'évaluer leur sécurité et leur stabilité. Elle offre des conditions de test de court-circuit externe pour une large gamme de types de batteries, notamment les batteries de la série 3C, les packs de batteries et les accumulateurs d'énergie. Les modèles disponibles répondent à diverses normes de test et valeurs de résistance de circuit, notamment 1 mΩ, 5 mΩ, 20 mΩ, 30 mΩ, 80 mΩ et 100 mΩ. Les plages de courant incluent 1 000 A, 2 000 A, 3 000 A, 5 000 A, 8 000 A, 10 000 A et 15 000 A.
marque:
ACEYréf.:
ACEY-6003Cconformité:
CE Certifiedgarantie:
One-year warranty with lifetime supportOrdre (Moq) :
1 setPaiement:
T/Torigine du produit:
Chinadélai de mise en œuvre:
7-35 daysMachine de test de court-circuit pour le contrôle de la température de la batterie
Description du produit

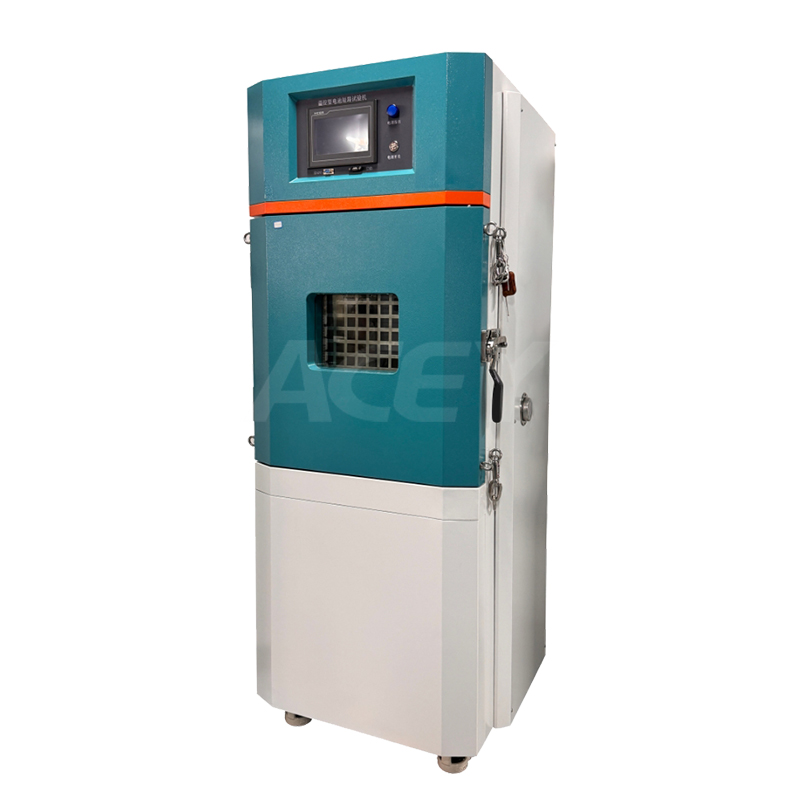

ACEY-6003C La chambre d'essai de court-circuit pour batterie à contrôle de température est conçue pour répondre aux exigences de diverses normes de test de court-circuit externe. La résistance interne du dispositif de court-circuit est ajustée conformément à la norme afin d'atteindre le courant de court-circuit maximal requis par le test. Le circuit du dispositif de court-circuit doit être conçu pour résister aux fortes surtensions. Nous utilisons des contacteurs électromagnétiques CA de qualité industrielle, des bornes entièrement en cuivre et des plaques de cuivre internes pour la conduction du courant. Ces plaques de cuivre épaisses améliorent efficacement la dissipation thermique, rendant le dispositif de court-circuit externe à courant élevé plus sûr, réduisant ainsi l'usure de l'équipement de test et garantissant la précision des données de test. Le testeur de court-circuit externe de batterie utilise un automate programmable industriel pour simuler un court-circuit externe de batterie et enregistrer les variations de tension, de courant et de température de la batterie.
Paramètres techniques
| Nom de l'article |
Indicateurs de spécification
|
Indicateurs de spécification | |
| Nom du produit | Testeur de court-circuit de contrôle de température de batterie | Testeur de court-circuit de contrôle de température de batterie | |
| Modèle | ACEY-6003C | Série ACEY-6003C-D | |
| Méthode de contrôle | Écran tactile PLC + commande d'action sans fil à distance | Écran tactile PLC + commande d'action sans fil à distance | |
| Batterie de tests | Série 3C, pochette, cylindrique, capacité inférieure à 30 Ah | Série 3C, pochette, cylindrique, prismatique, coque en aluminium, modules, capacité inférieure à 320 Ah | |
| Taille de la chambre intérieure | L500 × P500 × H600 mm | L800 × P800 × H800 mm | |
| W1000 D1000 H1000mm | |||
| (Taille de chambre antidéflagrante personnalisée en option pour une capacité de batterie > 320 Ah) | |||
| Plage de température | RT+10℃~85℃ (réglable) | RT+15℃~150℃ (réglable) | |
| Fluctuation de température | ±0,5℃ | ||
| Uniformité de la température | ±2℃ | ||
| Courant de court-circuit | Courant de fonctionnement nominal 400 A, peut supporter un courant instantané maximal de 1 000 A | 1000A/2000A/3000A/5000A/10000A...(Choisissez-en un ou fabriquez-le sur mesure pour le courant de court-circuit spécifié) | |
| Matériau de résistance | Alliage nickel-chrome | Alliage nickel-chrome / Constantan | |
| Méthode d'entraînement du contacteur | électrique - engagement électromagnétique lors de la mise sous tension de la bobine | électrique - engagement électromagnétique lors de la mise sous tension de la bobine | |
| Résistance interne de l'appareil | Norme 80 mΩ ± 20 mΩ | 1 mΩ, 5 mΩ, 30 mΩ, 80 mΩ (choisir spécifié) | |
| Matériau de la chambre intérieure | Plaque en acier inoxydable de haute qualité, épaisseur 1,5 mm | Épaisseur de l'acier inoxydable 2,0 mm/3,0 mm/5,0 mm (sélectionnable) | |
| Matériau de la chambre extérieure | Plaque froide A3, finition peinte, 1,5 mm | ||
| Fenêtre d'observation et éclairage | Fenêtre d'observation en verre trempé sous vide à deux couches avec maille antidéflagrante, équipée d'un éclairage LED pour une visualisation claire de l'état du test | ||
| Dispositifs de sécurité | Porte de décharge de pression : Dispositif de décharge de pression situé à l'arrière de la chambre. | ||
| Orifice d'évacuation des fumées : interface d'évacuation des fumées φ150 mm. | |||
| Chaînes antidéflagrantes installées aux quatre coins de la porte de la chambre, connexion directe. | |||
| Télécommande pour action court-circuit. | |||
| Port de cordon de test : 1 port, φ50 mm. | |||
| Durée de vie du contacteur | ≤ 300 000 cycles | ≥ 100 000 cycles | |
| Tension | Gamme | 0~10V 1 canal (personnalisable) | 0~10V et 0~100V, 1 canal chacun (personnalisable) |
| Précision | ± 0,1 % FS | ± 0,1 % FS (0 à 10 V), ± 0,2 % FS (0 à 100 V) | |
| Résolution | 0,01 V | 0,01 V (0 à 10 V), 0,1 V (0 à 100 V) | |
| Taux d'échantillonnage | 10 Hz | 10 Hz | |
| Actuel | Gamme | 1 canal 0~1000A | 1000A/2000A/3000A/5000A/10000A (sélectionnable) |
| Taux d'échantillonnage | 10 Hz | 10 Hz | |
| Précision | ± 0,2 % FS | ± 0,2 % FS | |
| Résolution | 1A | 1A | |
| Température (sonde) | Gamme | 0~1000℃ 1 canal | 0~1000℃ 2 canaux |
| Précision | ≤±1,5℃ | ≤±1,5℃ | |
| Taux d'échantillonnage | 10 Hz | 10 Hz | |
| Résolution | 0,1℃ | 0,1℃ | |
| Exportation de données | Interface USB, exportation via clé USB | Interface USB, exportation via clé USB | |
| Dimensions/Poids | W800* D750* H1800mm 151/195KG | Se référer aux spécifications spécifiques sélectionnées | |
| Alimentation électrique | CA 220 V 3,5 kW | ||
| (Options) | Système de contrôle (en option) Contrôle par logiciel informatique (la série ACEY-6003B comprend une armoire de contrôle par logiciel informatique) | ||
| Système de surveillance vidéo (en option) Système de surveillance par caméra vidéo, > 300 pixels, portable et détachable | |||
| Système d'extinction d'incendie (en option) Dispositif de fonction d'extinction d'incendie manuel ou automatique | |||
| Système d'acquisition (en option) Le nombre de canaux, le taux d'échantillonnage et le système d'acquisition de température infrarouge peuvent être personnalisés | |||
| Résistance interne de l'appareil (en option) 1 mΩ, 5 mΩ, 20 mΩ, 30 mΩ, 50 mΩ, 80 mΩ, 100 mΩ valeur de résistance multi-circuit combinaison arbitraire, commutation de ligne de connexion de borne manuelle ou commutation automatique du contrôleur | |||
| Fonctionnement à distance (en option) Fonctionnement via l'application mobile + commande d'action différée du contrôleur | |||
