En général, la capacité de équipement de test de batterie au lithium est divisé en charge à courant constant, charge à tension constante et décharge à courant constant lors du test de charge et de décharge de la batterie lithium-ion.

1. La charge à courant constant signifie que le courant est toujours constant et que la tension augmente lentement jusqu'à la valeur définie (la tension limite supérieure de la batterie au lithium ternaire est de 4,2 V). Le courant pour la charge à courant constant est compris entre 0,5C et 1,0C.

2. La charge à tension constante fait référence au processus au cours duquel la tension de la batterie au lithium atteint 4,2 V et le courant diminue lentement avec une tension constante. Le courant diminue progressivement en fonction de la saturation de la batterie, lorsqu'il diminue jusqu'au courant de coupure réglé. (Le courant de coupure est généralement de 0,01C de la capacité) On considère que la charge est terminée. (C est un moyen d'exprimer la capacité nominale de la batterie par rapport au courant. Par exemple, si la batterie a une capacité de 1000 mAh, 1C signifie que le courant de charge est de 1000 mA.)

3. La décharge à courant constant fait référence au processus dans lequel le courant reste constant et la tension chute lentement. (La batterie au lithium ternaire a une tension limite inférieure de 3,0 V)

La relation entre le temps de charge et de décharge de l'équipement de test de sous-capacité de la batterie au lithium et la capacité de la batterie au lithium

La formule de calcul 0.2C est la suivante : temps de charge t = puissance de la batterie c/courant de charge i

Donc, supposons que la capacité de la batterie est de 2000MAH, réglez le courant de charge sur 1000MA et le temps de charge théorique est de 2000/400=5 heures

Mais en pratique, le temps de charge est plus long que le temps théorique à cause de la perte d'énergie lors de la charge. Généralement, une heure supplémentaire est ajoutée comme temps de pression constante.

Temps de décharge à courant constant t = puissance de la batterie c/courant de charge i

En supposant que la capacité de la batterie est de 2000MAH, réglez le courant de charge sur 400MA et le temps de décharge théorique est de 2000/1000=5 heures

La formule de calcul 0.5C est la suivante : temps de charge t = puissance de la batterie c/courant de charge i

Donc, supposons que la capacité de la batterie est de 2000MAH, réglez le courant de charge sur 1000MA et le temps de charge théorique est de 2000/1000 = 2 heures

Mais en pratique, le temps de charge est plus long que le temps théorique à cause de la perte d'énergie lors de la charge. Généralement, une heure supplémentaire est ajoutée comme temps de pression constante.

Temps de décharge à courant constant t = puissance de la batterie c/courant de charge i

En supposant que la capacité de la batterie est de 2000MAH, réglez le courant de charge sur 1000MA et le temps de décharge théorique est de 2000/1000=2 heures

La formule de calcul 1C est la suivante : temps de charge t = puissance de la batterie c/courant de charge i

Donc, supposons que la capacité de la batterie est de 2000MAH, réglez le courant de charge sur 2000MA et le temps de charge théorique est de 2000/2000=1 heure

Mais en pratique, le temps de charge est plus long que le temps théorique à cause de la perte d'énergie lors de la charge. Généralement, une heure supplémentaire est ajoutée comme temps de pression constante.

Temps de décharge à courant constant t = puissance de la batterie c/courant de charge i

En supposant que la capacité de la batterie est de 2000MAH, réglez le courant de charge sur 2000MA et le temps de décharge théorique est de 2000/2000=1 heure

Les batteries ci-dessus sont basées sur la plage de tension des batteries au lithium ternaires (oxyde de lithium cobalt, manganate de lithium) comme limite supérieure de charge de 4,2 V et la limite inférieure de décharge est de 3,0 V.

La plage de tension de la batterie lithium fer phosphate est la limite supérieure de charge est de 3,65 V et la limite inférieure de décharge est de 2,0 V.

La plage de tension de la batterie au titanate de lithium est que la limite supérieure de charge est de 2,5 V et la limite inférieure de décharge est de 1,5 V.

Circonstances spécifiques À mesure que la capacité des batteries au lithium continue d'augmenter, le courant de l'équipement de test de sous-capacité de la batterie au lithium est souvent inférieur au réglage du courant de capacité nominale de la batterie pendant l'utilisation, ce qui entraîne une augmentation de la durée du test et le résultat de la capacité être un peu plus élevé que le test 1C.

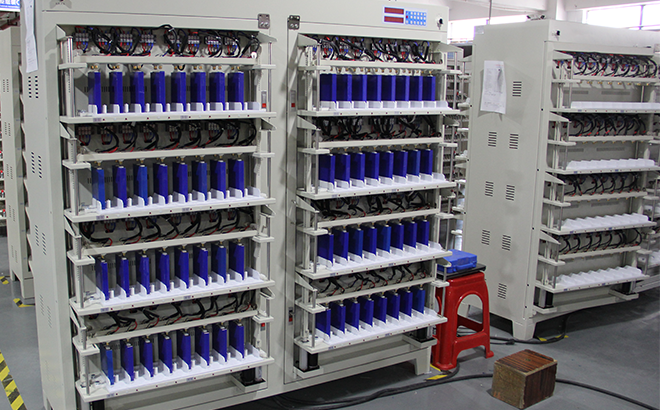

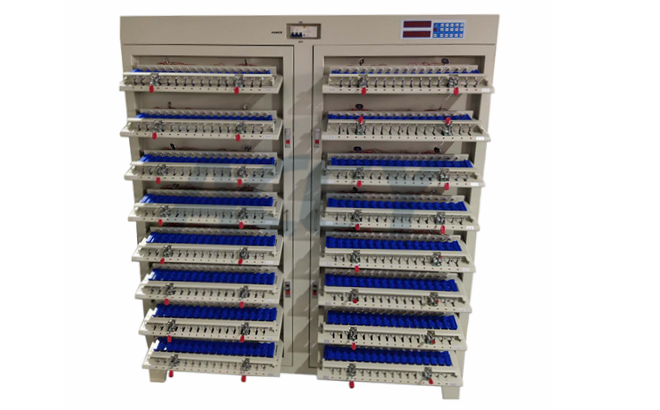

ACEY fournit différents canaux et différents amplis machine de classement de capacité de cellule , notre machine peut être utilisée pour la cellule cylindrique, la cellule de poche et la cellule prismatique.
