Équipement d'essai complet pour packs de batteries : fonctions, éléments de test et guide de sélection
Après l'assemblage d'un pack de batteries, ses performances électriques et ses fonctions de protection doivent être testées afin de déterminer si le produit répond à ses paramètres spécifiés et aux exigences de production.
Une tension normale en circuit ouvert à elle seule ne prouve pas qu'un pack de batteries fonctionne correctement. Le pack peut toujours présenter une résistance interne excessive, des performances de charge ou de décharge instables, des valeurs de protection contre les surintensités incorrectes ou une réponse au court-circuit excessivement lente.
L'équipement d'essai complet pour packs de batteries combine plusieurs tests électriques et de fonctions de protection dans un seul système. Il peut être utilisé pour tester les packs de batteries semi-finis et finis pendant la production.
En exécutant un programme de test prédéfini, l'équipement peut mesurer la tension de la batterie, la résistance interne CA, les performances continues de charge et de décharge, la protection contre les surintensités, le temps de protection contre les courts-circuits et d'autres paramètres pertinents.
Qu'est-ce qu'un équipement d'essai complet pour packs de batteries ?
Équipement d'essai complet pour packs de batteries est un système utilisé pour évaluer les performances électriques et les fonctions de protection des packs de batteries rechargeables.
Contrairement à un testeur de tension ou de résistance interne à fonction unique, un système d'essai complet peut combiner plusieurs éléments de test dans un seul programme et les exécuter selon une séquence prédéfinie.
Les éléments de test standard disponibles sur la machine d'essai complète pour batteries de la série ACEY-BIT comprennent principalement :
-
Tension en circuit ouvert de la batterie
-
Tension après test
-
Résistance interne CA à 1000 Hz
-
Courant de charge continu
-
Surveillance continue de la tension de charge
-
Courant de protection contre les surintensités de charge
-
Délai de protection contre les surintensités de charge
-
Courant de décharge continu
-
Surveillance continue de la tension de décharge
-
Courant de protection contre les surintensités de décharge
-
Délai de protection contre les surintensités de décharge
-
Temps de protection contre les courts-circuits
-
Élévation de la tension de charge
-
Chute de la tension de décharge
-
Résistance interne CC de charge
-
Résistance interne CC de décharge
-
Résistance d'identification et résistance NTC
-
Courant de protection secondaire contre les surintensités de décharge
-
Temps de protection secondaire contre les surintensités de décharge
Selon la structure du pack de batteries et les exigences du projet, les fonctions suivantes peuvent être ajoutées en tant que configurations optionnelles :
-
Surveillance de la tension de chaque cellule
-
Test de communication RS485, RS232 ou CAN
-
Tests d'isolation et de tenue en tension
La configuration finale du test doit être confirmée en fonction de la tension du pack de batteries, du courant, de la structure des bornes, des fonctions de la carte de protection et des normes d'inspection requises.
Pourquoi un test complet des packs de batteries est-il nécessaire ?
Un pack de batteries contient des cellules, des connexions conductrices, une carte de circuit de protection, des bornes externes, des composants de détection de température et d'autres pièces électriques.
Même lorsque la tension en circuit ouvert se situe dans la plage spécifiée, les fonctions de charge, de décharge et de protection peuvent ne pas fonctionner correctement.
Les problèmes possibles comprennent :
-
La batterie ne peut pas fournir en continu le courant de décharge spécifié.
-
La carte de protection n'interrompt pas le circuit lorsque le courant de charge devient excessif.
-
La valeur de protection contre les surintensités de décharge ne correspond pas aux spécifications du produit.
-
La réponse de protection est trop lente lors d'un court-circuit.
-
La résistance interne du bloc-batterie dépasse la limite spécifiée.
-
La résistance d'identification ou la résistance NTC est anormale.
Les tests complets fournissent une évaluation plus exhaustive du bloc-batterie et génèrent des données de test pour le contrôle qualité de la production, l'analyse des produits anormaux et la traçabilité.
Fonctions principales de l'équipement de test complet de bloc-batterie
1. Test de tension
La machine de test complet de bloc-batterie de la série ACEY-BIT peut mesurer deux fois la tension du bloc-batterie pendant un test complet.
La première mesure enregistre la tension à vide avant le début des procédures principales de test. La deuxième mesure est effectuée après la fin des autres éléments de test, notamment après le test de protection contre les courts-circuits.
La comparaison des deux valeurs de tension aide à déterminer si le bloc-batterie reste dans un état normal après les tests de charge, de décharge et de fonctions de protection.
Comme une partie de l'énergie est consommée pendant le test, la tension après test peut être légèrement inférieure à la tension initiale à vide.
2. Test de résistance interne AC à 1000 Hz
La résistance interne est un paramètre important pour évaluer les performances électriques d'un bloc-batterie.
Le testeur complet de batterie de la série ACEY-BIT mesure la résistance interne AC de la batterie à 1000 Hz.
Si la résistance interne mesurée est supérieure à la limite spécifiée, les cellules, les connexions conductrices, la qualité de soudage et le câblage interne peuvent nécessiter une inspection supplémentaire.
3. Test du courant de charge continu
Le test du courant de charge continu détermine si le bloc-batterie peut maintenir une charge normale sous le courant spécifié.
Pour une carte de protection de batterie sans protection automatique contre les surintensités de charge, le courant de charge continu peut être configuré selon le courant de sortie du chargeur.
Le testeur applique le courant de charge configuré et vérifie si le bloc-batterie peut continuer à se charger normalement.
4. Surveillance de la tension pendant la charge continue
Les limites supérieure et inférieure de tension de la batterie peuvent être configurées pendant la charge continue.
Le système surveille la tension du bloc-batterie et détermine si elle reste dans la plage spécifiée.
Ce test aide à identifier les variations de tension excessives, insuffisantes ou anormales pendant la charge continue.
5. Test du courant de protection contre les surintensités de charge
Le test de protection contre les surintensités de charge détermine si la carte de protection de batterie peut interrompre automatiquement le circuit lorsque le courant de charge dépasse la valeur configurée.
Si le courant de charge devient excessif et que la carte de protection ne réagit pas, le circuit de protection à l'intérieur du bloc-batterie peut être endommagé.
Le testeur applique un courant de charge dans des conditions prédéfinies et enregistre le courant auquel la carte de protection s'active.
Pour les blocs-batteries sans protection contre les surintensités de charge, le test du courant de charge continu peut être sélectionné à la place.
6. Test du délai de protection contre les surintensités de charge
Le délai de protection contre les surintensités de charge correspond au temps entre le début de la condition de surintensité configurée et l'activation de la carte de protection de batterie.
La mesure de ce délai permet de déterminer si le temps de réponse respecte les spécifications du bloc-batterie.
7. Test du courant de décharge continu
Le test du courant de décharge continu simule la condition normale de décharge en fonctionnement du bloc-batterie.
Le testeur applique le courant de décharge configuré et vérifie si le bloc-batterie peut fournir en continu la sortie requise.
Une carte de protection, une connexion électrique ou un bloc-batterie défectueux peut provoquer une décharge instable ou une interruption prématurée.
8. Surveillance de la tension pendant la décharge continue
Les limites supérieure et inférieure de tension peuvent être configurées pendant la décharge continue.
Le système surveille la tension du bloc-batterie tout au long du processus de décharge et détermine si la tension dépasse la plage spécifiée.
9. Test du courant de protection contre les surintensités de décharge
Le test de protection contre les surintensités de décharge vérifie si la carte de protection interrompt le circuit lorsque le courant de décharge dépasse une valeur prédéfinie.
Le courant est normalement configuré selon les spécifications du bloc-batterie ou de la carte de protection.
Le testeur enregistre le courant réel auquel la fonction de protection est activée.
10. Test du délai de protection contre les surintensités de décharge
Le délai de protection contre les surintensités de décharge correspond au temps entre le début de la condition de surintensité et la réponse de la carte de protection.
Ce paramètre est utilisé pour évaluer la rapidité de réponse de la carte de protection face à un courant de décharge excessif.
11. Test de la protection secondaire contre les surintensités de décharge
Pour les blocs-batteries dotés de deux niveaux de protection contre les surintensités de décharge, le testeur complet de blocs-batteries de la série ACEY-BIT peut également tester :
-
Courant de protection secondaire contre les surintensités de décharge
-
Temps de protection secondaire contre les surintensités de décharge
Le courant de test et les paramètres de délai doivent être configurés selon les spécifications du bloc-batterie ou de la carte de protection.
12. Test du temps de protection contre les courts-circuits
Le test de protection contre les courts-circuits mesure la rapidité avec laquelle la carte de protection interrompt le circuit lorsque les bornes positive et négative sont instantanément court-circuitées.
Un court-circuit peut produire un courant très élevé. Si la réponse de protection est trop lente, le circuit de protection ou d'autres composants du bloc-batterie peuvent être endommagés.
Si le temps de protection mesuré est trop long, la résistance du circuit de test, les connexions de câblage et la réponse de la carte de protection doivent être vérifiés.
13. Test de l'élévation de tension de charge
L'élévation de tension de charge correspond à la différence entre la tension après la charge et la tension statique avant la charge.
La comparaison de ces deux valeurs permet d'évaluer la variation de tension du bloc-batterie dans les conditions de charge configurées.
14. Test de la chute de tension de décharge
La chute de tension de décharge correspond à la différence entre la tension avant la décharge et la tension après la décharge.
Ce paramètre reflète la réduction de tension du bloc-batterie sous la charge configurée.
15. Test de la résistance interne CC en charge
Le bloc-batterie produit une élévation de tension après la charge.
La résistance interne CC en charge peut être calculée à l'aide de l'élévation de tension et du courant de charge configuré, fournissant une référence pour la résistance de la batterie pendant la charge.
16. Test de la résistance interne CC en décharge
Le bloc-batterie produit une chute de tension après la décharge.
La résistance interne CC en décharge peut être calculée à l'aide de la chute de tension et du courant de décharge configuré.
17. Test de la résistance d'identification et du NTC
Le testeur peut mesurer la résistance d'identification du bloc-batterie et la résistance NTC.
Cette fonction permet de vérifier si le circuit d'identification et le circuit de détection de température se situent dans les plages de résistance configurées.
Fonctions de test optionnelles de la machine de test complète de batteries de la série ACEY-BIT
Les fonctions suivantes sont optionnelles. Elles ne sont pas incluses comme fonctions standard sur chaque testeur complet de batteries ACEY-BIT.
La nécessité de ces options doit être déterminée selon la structure du bloc-batterie, la norme d'inspection et les exigences du projet.
1. Surveillance de la tension de chaque cellule
La surveillance de la tension de chaque cellule est une fonction optionnelle.
Elle surveille dynamiquement la tension des groupes de cellules individuels pendant la charge et la décharge du bloc-batterie.
Pour un bloc-batterie multi-série, cette fonction peut aider à identifier les différences de tension ou les variations anormales entre les cellules individuelles.
2. Test de communication
Le test de communication est une fonction optionnelle.
Selon les exigences du projet, la série ACEY-BIT peut être configurée pour prendre en charge :
Cette fonction est principalement utilisée pour vérifier la communication entre le bloc-batterie, le BMS et l'équipement de contrôle externe.
Le test de communication n'est pas une fonction standard sur chaque machine. L'interface de communication, le protocole et le contenu de test requis doivent être confirmés avant la configuration de l'équipement.
3. Test d'isolation et de tension de tenue
Le test d'isolation et de tension de tenue est une fonction optionnelle.
Il est utilisé pour évaluer les performances d'isolation électrique d'un bloc-batterie et convient aux produits de batterie ayant des exigences spécifiques d'inspection d'isolation ou de tension de tenue.
La tension de test, les conditions de test et les critères d'acceptation doivent être configurés conformément aux spécifications du bloc-batterie et aux exigences du projet.

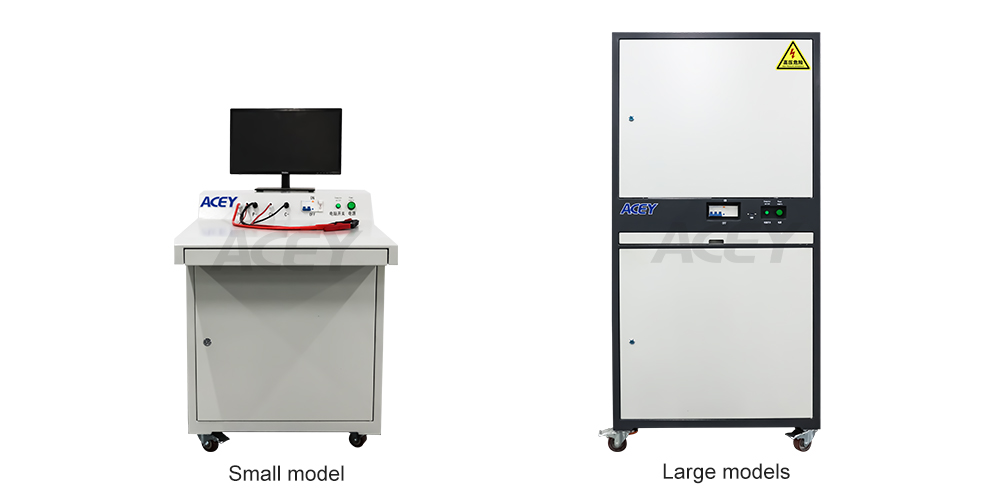

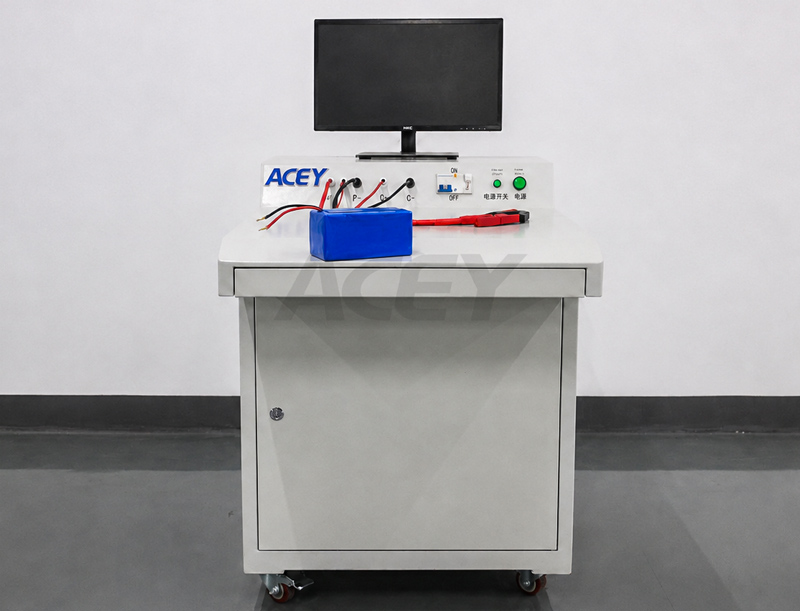

Testeur complet de batterie de la série ACEY-BIT
Testeur complet de bloc-batterie de la série ACEY-BITest conçu pour les tests complets de performance des modules de stockage d'énergie, des batteries de véhicules électriques, des batteries de scooters électriques, des batteries AGV, des batteries d'outils de jardin et d'autres blocs-batteries de puissance.
Il peut être utilisé pour tester les blocs-batteries semi-finis et finis pendant la production.
Pour les blocs-batteries lithium-ion avec des bornes CH+, P+, CH− et P−, le testeur peut être connecté selon la structure réelle des bornes.
Principale plage de test
-
Plage de tension du bloc-batterie : 10–300 V
-
Plage de courant de test : 60–600 A
-
Exigences spéciales de test : Des configurations personnalisées sont disponibles
L'équipement peut également être utilisé comme charge électronique pour des tests de charge de courant de longue durée sur des blocs-batteries.
Modes de test flexibles
*Mode de test étape par étape
En mode de test étape par étape, la séquence des fonctions de test individuelles peut être ajustée.
Un processus de test adapté peut être configuré selon le modèle de bloc-batterie, les paramètres de la carte de protection, la structure des bornes et les exigences d'inspection.
*Mode de test rapide
Le mode de test rapide prend en charge la modification et la sélection des programmes de test.
Pour les modèles de blocs-batteries testés de manière répétée sur une ligne de production, un programme de test enregistré peut être sélectionné sans saisir à nouveau tous les paramètres.
Plusieurs méthodes de démarrage du test
La série ACEY-BIT prend en charge :
-
Démarrage manuel
-
Démarrage automatique
-
Démarrage par lecture de code-barres
Les tests basés sur les codes-barres peuvent associer le code-barres du produit au programme de test sélectionné et aux résultats de test, permettant la traçabilité de la production.
Gestion des programmes pour plusieurs modèles de batteries
Différents modèles de blocs-batteries peuvent avoir des paramètres de tension, de courant, de protection et d'acceptation différents.
Le système de machine de test complète de batterie de la série ACEY-BIT peut enregistrer plusieurs programmes de test pour différents modèles de batteries. Lorsque le modèle de produit change, le programme correspondant peut être sélectionné.
Un programme de test peut inclure :
-
Éléments de test
-
Séquence de test
-
Limites de tension supérieure et inférieure
-
Courants de charge et de décharge continus
-
Paramètres de protection contre les surintensités de charge et de décharge
-
Temps de retard de protection
-
Temps de protection contre les courts-circuits
-
Conditions de réussite/échec
-
Stockage des données de test
Les données de test peuvent être enregistrées conformément aux exigences de production et de gestion de la qualité.
Les méthodes de stockage disponibles peuvent inclure :
-
Stockage par date ou par mois
-
Stockage des données par lot
-
Stockage des données de produit individuel
-
Stockage selon le programme de test
-
Emplacements de stockage définis par l'utilisateur
Les données stockées peuvent prendre en charge la traçabilité de la production, l'analyse des lots et l'investigation des produits anormaux.
Connexion au système MES
La machine de test intégrée de batterie de la série ACEY-BIT prend en charge la connexion avec un système d'exécution de la fabrication.
Grâce à l'intégration MES, le modèle de batterie, le code-barres, les paramètres de test et les résultats de test peuvent être associés aux enregistrements de production.
L'interface MES et la méthode de communication doivent être confirmées selon le système de production et les exigences du projet.
La connexion MES ne doit pas être confondue avec le test optionnel de communication du pack batterie.
La connexion MES est utilisée pour l'échange de données entre l'équipement de test et le système de gestion de la production. Le test de communication optionnel est utilisé pour évaluer les fonctions de communication RS485, RS232 ou CAN du pack batterie ou du BMS.
Applications des équipements de test complet de pack batterie
Modules de batteries de stockage d'énergie
Les équipements de test complet peuvent être utilisés pour tester la tension, la résistance interne, la charge, la décharge et les performances de protection des modules de batteries de stockage d'énergie assemblés.
Lorsque la communication de la batterie ou le contrôle d'isolation est requis, les fonctions optionnelles correspondantes peuvent être ajoutées.
Packs batteries pour véhicules électriques
Les packs batteries pour véhicules électriques nécessitent des performances de charge et de décharge stables ainsi qu'une protection efficace contre les surintensités et les courts-circuits.
Un testeur complet peut évaluer le pack selon des paramètres prédéfinis de tension, de courant et de protection.
Batteries pour trottinettes électriques et vélos électriques
Les batteries pour trottinettes électriques et vélos électriques doivent maintenir une décharge stable pendant le fonctionnement.
Les tests de décharge continue, de résistance interne, de protection contre les surintensités et de protection contre les courts-circuits peuvent identifier une sortie instable ou des fonctions de protection anormales.
Packs batteries AGV
Les packs batteries AGV sont couramment utilisés dans les usines et les équipements de logistique d'entrepôt.
Un testeur complet peut évaluer leurs performances électriques. Lorsque le test de communication BMS est requis, les tests RS485, RS232 ou CAN peuvent être ajoutés comme configuration optionnelle.
Batteries pour outils de jardinage et outils électriques
Les outils de jardinage et les outils électriques peuvent nécessiter un courant de décharge relativement élevé pendant le fonctionnement.
Les tests de décharge continue et de protection contre les surintensités de décharge peuvent déterminer si le pack batterie répond aux conditions de charge requises.
Développement de batteries et vérification de produits
Les équipements de test complets peuvent également être utilisés pour le développement de packs de batteries, la vérification des cartes de protection et les tests de nouveaux produits.
Différentes structures de packs de batteries et configurations de protection peuvent être évaluées en ajustant les éléments de test, la séquence et les paramètres d'acceptation.
Comment sélectionner un équipement de test complet pour pack de batteries
1. Confirmer la plage de tension du pack de batteries
La plage de tension du testeur doit couvrir les tensions minimale et maximale des packs de batteries testés.
La série ACEY-BIT prend en charge les packs de batteries de 10 V à 300 V.
2. Confirmer le courant de test requis
Le courant de test doit couvrir le courant normal de charge et de décharge ainsi que les paramètres de protection contre les surintensités.
La série ACEY-BIT prend en charge des courants de test de 60 A à 600 A, avec des configurations personnalisées disponibles.
3. Confirmer la structure des bornes du pack de batteries
Confirmer si le pack de batteries utilise des ports de charge et de décharge communs ou séparés et s'il comprend les bornes CH+, P+, CH− et P−.
La connexion du testeur doit correspondre à la définition des bornes du pack de batteries.
4. Confirmer les éléments de test standard
La tension requise, la résistance interne, la charge et la décharge continues, la protection contre les surintensités, la protection contre les courts-circuits, la résistance d'identification et les tests NTC doivent être confirmés avant la sélection de l'équipement.
5. Confirmer les fonctions optionnelles
Selon le projet, confirmer si le testeur nécessite :
-
Surveillance individuelle de la tension des cellules
-
Tests de communication RS485, RS232 ou CAN
-
Tests d'isolation et de tenue en tension
Il s'agit de fonctions optionnelles qui doivent être confirmées séparément avant la finalisation de la configuration de la machine.
6. Confirmer les exigences de gestion des données
Pour la traçabilité de la production, déterminer si le projet nécessite :
-
Lecture de codes-barres
-
Stockage des données de chaque produit
-
Gestion des données par lots
-
Programmes pour plusieurs modèles de batteries
-
Connexion au système MES
7. Confirmer les exigences de changement de produit
Pour les fabricants produisant plusieurs modèles de packs de batteries, le testeur doit prendre en charge plusieurs programmes de test enregistrés et un changement de modèle efficace.
Tendances de développement des équipements de test de batteries
Avec le développement continu des véhicules électriques, des systèmes de stockage d'énergie et d'autres applications liées aux nouvelles énergies, les équipements de test de batteries deviennent de plus en plus automatisés, intelligents et axés sur les données.
La gestion des programmes de test, l'évaluation automatique des résultats, la traçabilité par codes-barres et la connexion MES peuvent aider les fabricants à améliorer l'efficacité des tests et la gestion des données de production.
Les systèmes de test deviennent également plus configurables, permettant d'adapter la tension, le courant, la structure des bornes, les éléments de test et les fonctions optionnelles aux différents projets de packs de batteries.
FAQ
*1. Quels éléments de test le testeur complet de pack de batteries peut-il effectuer ?
Les éléments de test standard de la série ACEY-BITmachines de test complètes de batteriescomprennent principalement la tension à circuit ouvert, la tension après test, la résistance interne CA à 1000 Hz, la charge et la décharge continues, la protection contre les surintensités, le délai de protection, le temps de protection contre les courts-circuits, la résistance d'identification et la résistance NTC.
Le programme de test final doit être configuré selon les spécifications du pack de batteries, les fonctions de la carte de protection et les exigences d'inspection de production.
*2. Quelles plages de tension et de courant de pack de batteries la série ACEY-BIT prend-elle en charge ?testeur complet de batteriesupport ?
série ACEY-BITtesteur complet de batterieprend en charge des tensions de packs de batteries de 10 V à 300 V et des courants de test de 60 A à 600 A.
Des configurations personnalisées sont disponibles lorsque la plage standard ne répond pas aux exigences de tension, de courant ou de test du pack de batteries.
*3. Le test de communication est-il inclus comme fonction standard ?
Non. Le test de communication est une fonction optionnelle.
Selon les exigences du projet, le testeur peut être configuré pour des tests de communication RS485, RS232 ou CAN. L'interface, le protocole et le contenu des tests requis doivent être confirmés avant la configuration de l'équipement.
*4. Le test d'isolation et de tenue en tension est-il une fonction standard ?
Non. Le test d'isolation et de tenue en tension est optionnel.
Il convient aux packs de batteries ayant des exigences spécifiques d'inspection de l'isolation électrique et de la tenue en tension. La tension de test, les conditions de test et les critères d'acceptation doivent être confirmés conformément à la spécification du produit.
*5. Le testeur peut-il surveiller les tensions de cellules individuelles ?
La surveillance de la tension de chaque cellule peut être ajoutée comme fonction optionnelle.
Elle surveille dynamiquement la tension des groupes de cellules individuels pendant la charge et la décharge, ce qui aide à identifier les différences de tension ou les comportements anormaux des cellules. Elle n'est pas incluse comme fonction standard sur tous les testeurs.
*6. Le système peut-il tester la protection contre les surintensités de charge et de décharge ?
Oui.
L'équipement peut tester le courant de protection contre les surintensités de charge, le délai de protection de charge, le courant de protection contre les surintensités de décharge et le délai de protection de décharge.
Pour les packs de batteries dotés d'une protection secondaire contre les surintensités de décharge, les tests correspondants du courant de protection secondaire et du temps de réponse peuvent également être configurés.
*7. Quel est l'objectif du test du temps de protection contre les courts-circuits ?
Le test du temps de protection contre les courts-circuits mesure la rapidité avec laquelle la carte de protection de la batterie interrompt le circuit lorsque les bornes positive et négative sont court-circuitées instantanément.
Il permet de déterminer si la carte de protection réagit suffisamment rapidement. Les paramètres de test et les limites d'acceptation doivent être définis conformément aux spécifications du pack de batteries ou de la carte de protection.
*8. Un seul testeur peut-il être utilisé pour différents modèles de packs de batteries ?
Oui.
Le système peut enregistrer plusieurs programmes de test de modèles de batteries, y compris les éléments de test, les séquences de test, les limites de tension, les paramètres de courant, les valeurs de protection et les conditions de réussite/échec.
Lorsque le modèle de produit change, le programme enregistré correspondant peut être sélectionné.
*9. Comment un test de pack de batteries peut-il être démarré ?
série ACEY-BITmachine de test complet de batterie prend en charge le démarrage manuel, le démarrage automatique et le démarrage par lecture de code-barres.
Le test basé sur code-barres peut associer le code-barres du produit au programme de test sélectionné et aux résultats de test, prenant en charge la gestion des données de production et la traçabilité.
*10. L'équipement peut-il se connecter à un système MES ?
Oui.
série ACEY-BITsystème de test complet de batterieprend en charge la connexion MES pour transférer les informations du modèle de batterie, les données de code-barres, les paramètres de test et les résultats de test vers un système de gestion de production.
La connexion MES est différente du test de communication optionnel du pack de batteries. L'intégration MES est utilisée pour l'échange de données entre le testeur et le système de fabrication, tandis que le test de communication évalue les fonctions RS485, RS232 ou CAN du pack de batteries ou du BMS.
*11. L'équipement peut-il être utilisé comme charge électronique ?
Oui.
La série ACEY-BIT peut fonctionner comme une charge électronique pour des tests de charge de courant de longue durée sur des packs de batteries. Le courant de charge, la durée du test et les conditions d'acceptation peuvent être configurés selon les spécifications du pack de batteries.
*12. Quelles applications de batteries conviennent à la machine de test complète de batteries de la série ACEY-BIT ?
Série ACEY-BITmachine de test complètepeut être utilisée pour tester des modules de stockage d'énergie semi-finis et finis, des batteries de véhicules électriques, des batteries de scooters électriques, des batteries AGV, des batteries d'outils de jardinage et d'autres blocs-batteries d'alimentation.
La configuration finale de l'équipement doit être sélectionnée en fonction de la tension du bloc-batterie, du courant, de la structure des bornes et des éléments de test requis.
