Qu'est-ce que le test EOL de bloc-batterie ? Test EOL vs. test de vieillissement

Points clés

• Le test EOL est effectué après les principaux processus d'assemblage du bloc-batterie.
• Il vérifie les conditions électriques, d'isolation, de communication et fonctionnelles.
• Les résultats des tests sont comparés aux limites prédéfinies et enregistrés comme Réussite ou Échec.
• Les fonctions de code-barres et MES peuvent être utilisées pour lier les résultats à un bloc-batterie individuel.
• Le test de vieillissement est basé sur une charge et une décharge contrôlées.
• Le test de capacité, les courbes de charge/décharge et le cyclage répété appartiennent principalement au test de vieillissement.
• Une vérification rapide de charge ou de décharge pendant le test EOL ne doit pas être confondue avec un test de vieillissement complet.

Que signifie EOL dans la fabrication de blocs-batteries ?

EOL signifie End of Line (fin de ligne).

Dans la fabrication de blocs-batteries, cela fait référence à l'inspection effectuée une fois les principaux travaux d'assemblage terminés.

Une séquence de production simplifiée ressemble à ceci :

Assemblage du bloc → Soudage → BMS & Câblage → Assemblage du boîtier → Test EOL → Inspection finale

À ce stade, l'objectif n'est plus d'assembler la batterie. L'objectif est de trouver les problèmes qui auraient pu survenir lors de l'assemblage avant que le bloc ne soit approuvé.

Un test EOL peut détecter des problèmes liés aux connexions électriques, à l'isolation, à la communication, aux signaux des capteurs ou aux données de la batterie.

Pour la production, plusieurs fonctions de test sont souvent combinées en une seule séquence de test plutôt que d'être vérifiées séparément par différents opérateurs.

Qu'est-ce qui est testé lors du test EOL de bloc-batterie ?

Le programme de test EOL est construit autour des exigences électriques et fonctionnelles du bloc-batterie.

Les éléments de test incluent les suivants :

Ces fonctions permettent à la station EOL de vérifier plusieurs parties du bloc-batterie fini au cours d'un même processus d'essai.

Pourquoi la tension du bloc est-elle vérifiée lors des essais EOL ?

La tension du bloc est l'une des premières vérifications de base après l'assemblage.

Si la tension mesurée est en dehors de la plage attendue, la cause peut être liée à la connexion électrique, aux groupes de cellules, au câblage ou à un autre problème d'assemblage.

La tension peut également être vérifiée en plusieurs points au cours du processus EOL.

Par exemple, un bloc peut d'abord être mesuré dans son état initial, puis mesuré à nouveau une fois les autres points d'essai terminés. La seconde mesure permet de confirmer que le bloc reste électriquement normal après la séquence d'essai.

Ceci est plus utile que de traiter la tension comme une simple lecture isolée.

Pourquoi la résistance d'isolement et la tension tenue sont-elles testées ?

La mesure de la tension vous informe sur l'état électrique des bornes de la batterie. Elle ne vous indique pas si le circuit à potentiel élevé est correctement isolé du boîtier.

C'est l'objectif du test d'isolement.

Résistance d'isolement

Le test de résistance d'isolement vérifie la résistance entre le circuit de la batterie et le boîtier.

Les points de mesure comprennent :

Borne positive du bloc → Boîtier

et

Borne négative du bloc → Boîtier

Une faible valeur de résistance peut indiquer un problème d'isolement nécessitant une inspection plus approfondie.

Tension de tenue AC/DC

Un test de tension de tenue applique une contrainte électrique définie entre le circuit de la batterie et le boîtier.

Le testeur surveille le courant de fuite pendant le test. Si la fuite dépasse la limite définie, le pack ne réussit pas cet élément de test.

Les tests de résistance d'isolement et de tension de tenue répondent donc à une question différente de la mesure de tension normale : le système électrique est-il suffisamment isolé du boîtier ?

Test EOL vs. Test de vieillissement

Le test EOL et le test de vieillissement peuvent tous deux impliquer la tension, le courant, la température et les données de la batterie, mais ils sont utilisés pour des tâches différentes.

La distinction devient plus claire en examinant la séquence de test.

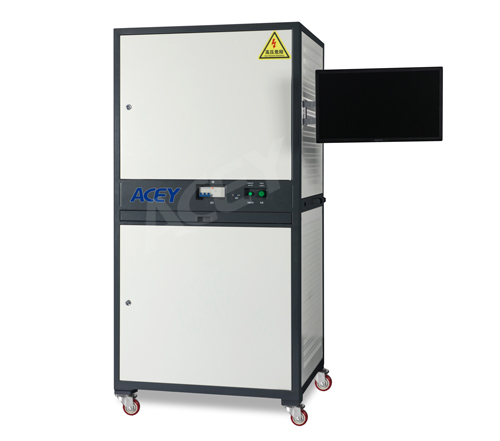

L'équipement de test EOL parcourt une série d'éléments d'inspection et vérifie si chacun répond à la limite requise.

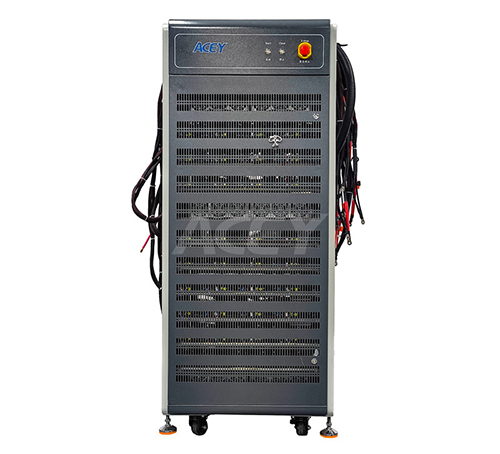

Vieillissement de la batterie équipement de test fonctionne via des étapes de fonctionnement programmées telles que :

Charge → Repos → Décharge → Repos → Cycle

Son rôle est d'enregistrer ce qui arrive à la batterie tout au long de ce processus.

Que se passe-t-il pendant le test de vieillissement de la batterie ?

Le test de vieillissement de la batterie est basé sur une opération de charge et de décharge programmable.

Le programme de test comprend :

• Charge à courant constant
• Charge à courant constant/tension constante
• Décharge à courant constant
• Repos
• Cyclage répété

• Capacité
• Caractéristiques de charge
• Caractéristiques de décharge
• Caractéristiques de température
• Performance de cyclage

Pourquoi les tests EOL et les tests de vieillissement sont-ils tous deux utilisés ?

Ils résolvent différents problèmes de contrôle qualité.

Le test EOL répond à :

• Le pack batterie fini répond-il aux critères électriques et fonctionnels requis ?

• Comment le pack batterie se comporte-t-il pendant une charge et une décharge contrôlées ?

FAQ
*Qu'est-ce que le test EOL d'un bloc-batterie ?
Le test EOL d'un bloc-batterie est l'inspection électrique et fonctionnelle finale effectuée après l'assemblage du bloc-batterie. Il vérifie si le bloc fini respecte les limites de test requises avant de quitter la ligne de production.

*Que vérifie un test EOL ?
Les éléments typiques incluent la tension du bloc, la résistance interne, la résistance d'isolement, la tension de tenue, la communication, la tension des cellules, les données de température, les informations SOC/SOH et la traçabilité de la production.

*Quelle est la différence entre le test EOL et le test de vieillissement ?
Le test EOL est principalement utilisé pour l'inspection finale de la production et le jugement Réussite/Échec. Le test de vieillissement évalue le comportement de la batterie lors de processus programmés de charge, de décharge, de repos et de cyclage.

*Le vieillissement de la batterie est-il identique au test de cyclage ?
L'équipement de vieillissement peut effectuer des tests de cyclage répétés, mais il peut également être utilisé pour des tests de capacité, de caractéristiques de charge/décharge et liés à la température. Le programme de test est défini en fonction de l'évaluation requise.

*Le test EOL inclut-il le test de capacité ?
Un test de capacité complet est normalement effectué via un processus de charge/décharge contrôlé et est plus étroitement associé au test de vieillissement ou de charge/décharge. Le test EOL peut inclure des vérifications fonctionnelles plus courtes mais n'utilise pas un cycle de capacité complet comme méthode d'inspection principale.

*Quelle est la différence entre le test de résistance d'isolement et le test de tension de tenue ?
Le test de résistance d'isolement mesure la résistance entre le circuit de la batterie et le boîtier. Le test de tension de tenue applique une contrainte électrique définie et surveille si l'isolation reste dans la limite de fuite spécifiée.
