XIAMEN ACEY NEW ENERGY TECHNOLOGY CO., LTD.
![$this->product_detail['product_name']](/uploadfile/category/99773fe8081282b4baf3e9daad072524.jpg)
marque:
ACEYréf.:
ACEY-PAL-UAVconformité:
CE Certifiedgarantie:
One-year warranty with lifetime supportOrdre (Moq) :
1 setPaiement:
T/Torigine du produit:
Chinadélai de mise en œuvre:
7-35 daysLigne d’assemblage semi-automatique de packs de batteries LiPo en pochette pour drones UAV
Aperçu de la solution
La ligne d’assemblage semi-automatique de packs de batteries pour drones ACEY est conçue pour la production de packs de batteries à cellules en pochette haute performance utilisés dans les UAV, les drones agricoles, les drones de topographie, les drones d’inspection et d’autres systèmes aériens sans pilote.
La solution complète couvre le tri par capacité des cellules, le tri de la tension et de la résistance interne, la découpe des languettes, le soudage des languettes, les tests du BMS, les tests complets du pack et le vieillissement par charge-décharge. Les spécifications des équipements, les montages, les plages de test et les procédés de soudage peuvent être personnalisés en fonction des dimensions des cellules du client, de la structure du pack, de la tension, de la capacité et des exigences de production.

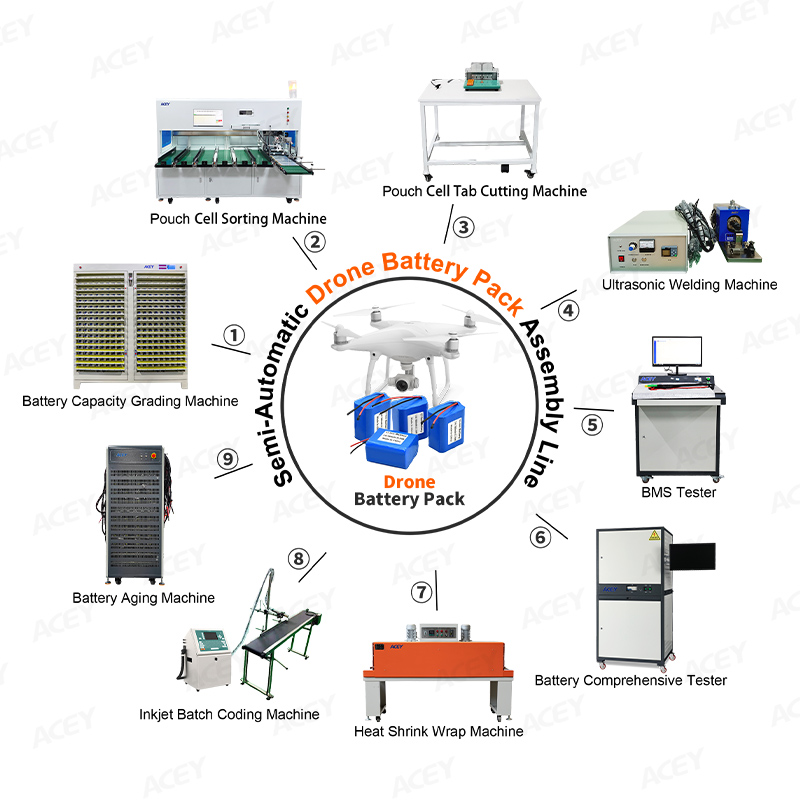

Processus de production
Tri de capacité des cellules → Tri de tension & IR → Appariement des cellules → Découpe des languettes → Empilage des cellules & assemblage des montages → Soudage ultrasonique ou laser → Installation & test du BMS → Isolation et assemblage du pack → Tests complets → Thermorétraction du film isolant → Codage & marquage → Vieillissement par charge-décharge → Inspection finale
Le chargement manuel, l’empilage des cellules, l’isolation, le câblage et l’assemblage des packs peuvent être combinés avec des montages et postes de travail dédiés, tandis que les principaux tests et processus de soudage sont réalisés par des équipements professionnels.
Configuration principale des équipements

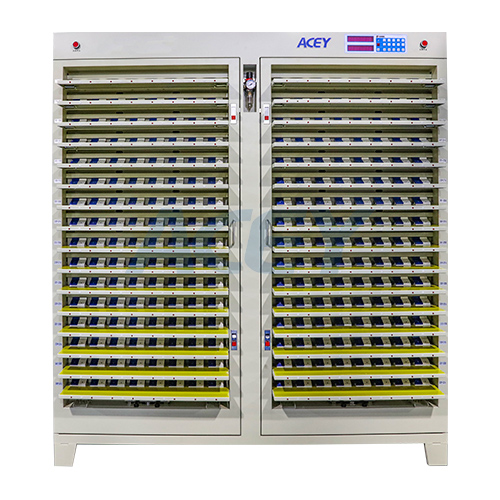

1. Machine de tri de capacité des cellules de batterie
La machine de tri des cellules lithium-ion de la série ACEY-PCT est utilisée pour la charge, la décharge, le test de capacité et le classement des performances des cellules en pochette avant l’assemblage des packs. Elle permet d’identifier des cellules aux capacités et caractéristiques de décharge similaires afin d’améliorer la cohérence des packs de batteries.
Spécifications principales
| Paramètre | Spécification |
| N° d’article | Série ACEY-PCT |
| Nombre de canaux | 64 / 128 / 160 / 256 canaux |
| Type de cellule applicable | Cellules de batterie en pochette |
| Tension de charge | DC 0–4.5V |
| Tension de décharge | DC 4.5–2V |
| Options de courant | 20A / 30A / 40A / 60A |
| Espacement des montages | Personnalisable |
| Alimentation électrique | Three-phase five-wire AC380V ±10%, 50Hz |
| Température de fonctionnement | -10°C à 40°C |
| Humidité relative | ≤80% |

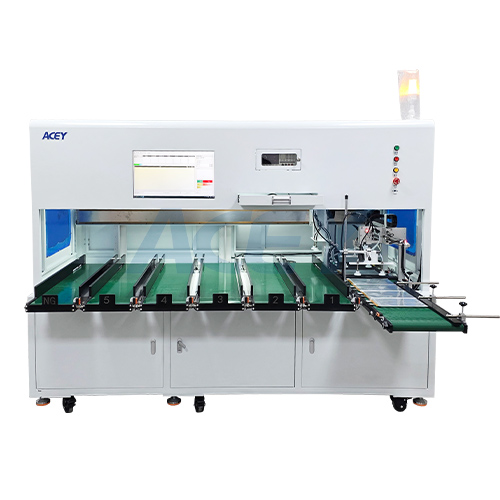

La machine de tri des cellules de batterie de la série ACEY-PCSM est utilisée pour tester automatiquement la tension et la résistance interne des cellules, puis trier et regrouper les cellules selon des paramètres prédéfinis. Un appariement cohérent des cellules permet d’améliorer les performances de sortie des packs de batteries pour drones, leur durée de cycle et leur stabilité de fonctionnement.
Spécifications principales
| Paramètre | Spécification |
| N° d’article | Série ACEY-PCSM |
| Efficacité de tri | 8–10 PPM |
| Utilisation de l’équipement | ≥95% |
| Canaux de tri | Jusqu’à 7 canaux |
| Configuration des canaux | 6 canaux conformes + 1 canal NG |
| Longueur de cellule applicable | 50–170mm |
| Largeur de cellule applicable | 20–100mm |
| Épaisseur de cellule applicable | 4–20mm |
| Système de contrôle | PC industriel embarqué |
| Écran | Écran 21,5 pouces |
| Tension d’entrée | AC220V, 50Hz |
| Air comprimé | ≥0.6MPa |
| Configuration optionnelle | Testeur IR et scanner de codes-barres |
| Personnalisation | Dimensions des cellules et nombre de canaux |

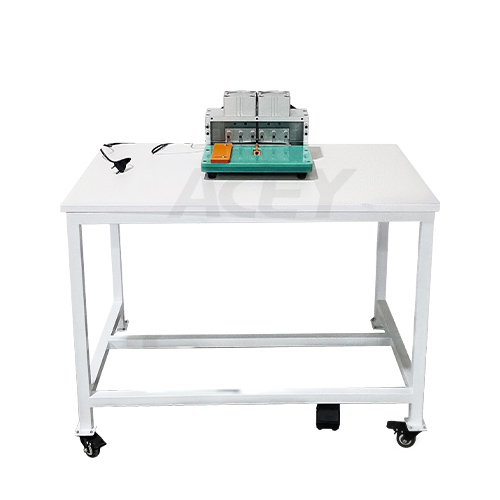

3. Machine de découpe des languettes de cellules pouch
La machine de découpe de languettes de la série ACEY-PTC est utilisée pour ajuster les languettes positives et négatives des cellules pouch aux dimensions requises avant le soudage. Des dimensions de languettes uniformes facilitent l'agencement des cellules et améliorent la régularité du soudage.
Spécifications principales
| Paramètre | Spécification |
| N° d'article | Série ACEY-PTC |
| Type de cellule applicable | Cellules pouch |
| Largeur de la languette positive | 5–60mm |
| Largeur de la languette négative | 5–60mm |
| Distance entre centres des languettes | 12–150mm |
| Puissance d'entrée maximale | ≤500W |
| Alimentation électrique | AC220V ±10%, 50–60Hz |
| Dimensions de la machine | 450 × 310 × 210mm |
| Poids de la machine | Approx. 14kg |
4. Options de procédé de soudage

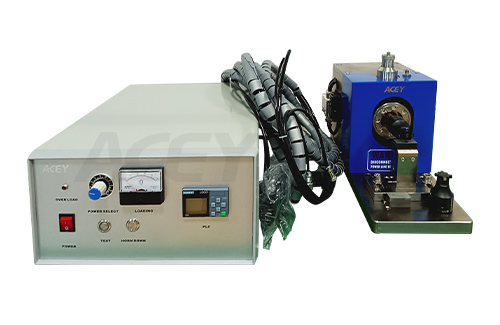

Option A: Soudage ultrasonique
*Machine de soudage ultrasonique des languettes
La machine de soudage ultrasonique de la série ACEY-USW est utilisée pour le soudage des languettes en aluminium, des languettes en cuivre nickelé et des bandes de connexion correspondantes. Le procédé de soudage se caractérise par une faible résistance électrique, un temps de soudage court et une influence thermique limitée sur la cellule de batterie.
Spécifications principales
| Paramètre | Spécification |
| N° d'article | ACEY-Série USW |
| Application | Soudage des languettes de batteries pouch |
| Épaisseur de matériau typique | 0.2mm |
| Couches de soudage | Soudage de languettes à deux couches |
| Zone de soudage typique | 20 × 4mm |
| Fréquence ultrasonique | 20kHz ±200Hz |
| Puissance d'entrée maximale | 6000VA |
| Temps de soudage | Approx. 0.1–0.8s |
| Pression de soudage | Approx. 0.1–0.6MPa |
| Course de la tête de soudage | 10–15mm |
| Modes de soudage | Temps, énergie et modes segmentés |
| Contrôle de fréquence | Suivi automatique de fréquence |

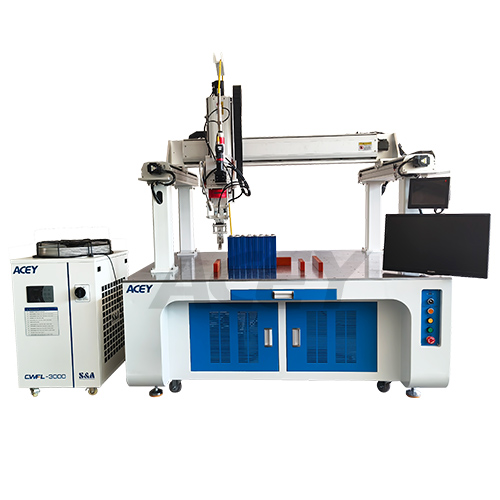

Option B : Soudage laser
*Machine de soudage laser pour packs de batteries
La machine de soudage laser de la série ACEY-LWM est disponible pour des structures adaptées de languettes de cellules pouch et de barres omnibus. Elle fournit une énergie concentrée, des trajectoires de soudage programmables et une configuration de poste de travail flexible.
Des tests d’échantillons sont recommandés avant de choisir le soudage laser, en particulier pour les languettes fines en aluminium et les connexions entre métaux dissemblables.
Spécifications principales
| Paramètre | Spécification |
| Référence | Série ACEY-LWM |
| Puissance laser | 1500W / 2000W / 3000W |
| Longueur d’onde laser | 1070nm |
| Mode de fonctionnement | Continu ou modulation |
| Plage de réglage de puissance | 0–100% |
| Longueur de fibre | 15m |
| Méthode de refroidissement | Refroidissement par eau |
| Distance focale | 200mm |
| Plage de mise au point réglable | -5mm à +5mm |
| Course de soudage | Personnalisé selon le pack de batteries |

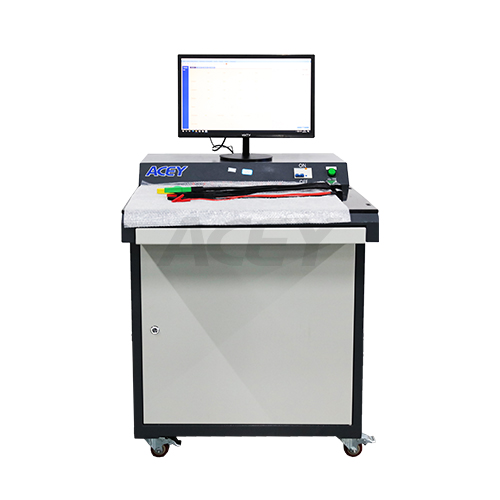

5. Testeur BMS
La machine de test BMS de la série ACEY-BP est utilisée pour tester le système de gestion de batterie avant ou après son installation dans le pack de batteries de drone. Elle peut vérifier les paramètres de protection et les fonctions de communication des BMS matériels et des BMS intelligents.
Spécifications principales
| Paramètre | Spécification |
| Référence | Série ACEY-BP |
| Canaux de simulation de tension | 20S / 24S / 32S ou personnalisé |
| Courant de protection contre la décharge excessive | 120A–600A options |
| Courant de charge maximal | 50A–300A options |
| Plage de réglage de tension | 500–5000mV |
| Plage de résistance | 0–999mΩ |
| Test de communication | UART / CAN / RS485 |
| Type de BMS applicable | BMS matériel et BMS intelligent |
| Configuration standard | PC et armoire d’équipement |

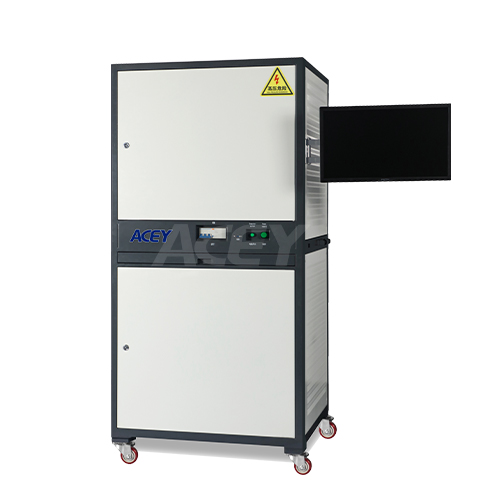

6. Machine de test complète pour packs de batteries
La machine de test complète de la série ACEY-BIT pour packs de batteries est utilisée pour les tests finaux des performances électriques et des fonctions de protection après l’assemblage du pack de batteries. La machine peut inspecter les performances de charge et de décharge, la tension du pack, la résistance interne, la protection contre les surintensités, la protection contre les courts-circuits et les signaux de résistance à la température.
Spécifications principales
| Paramètre | Spécification |
| Référence | Série ACEY-BIT |
| Options de tension | 60V / 100V / 120V / 150V |
| Plage de résistance interne | 0–2000mΩ |
| Courant de charge | 30A / 50A / 100A |
| Courant de décharge | Options 120A–500A |
| Temps de court-circuit | 0–2000μs |
| Temps de retard de surintensité | 0–30s |
| Plage de résistance NTC | 0–100kΩ |
| Plage de résistance R1 | 0–100kΩ |
| Alimentation électrique | AC200–240V |
| Configuration standard | PC et armoire d'équipement |

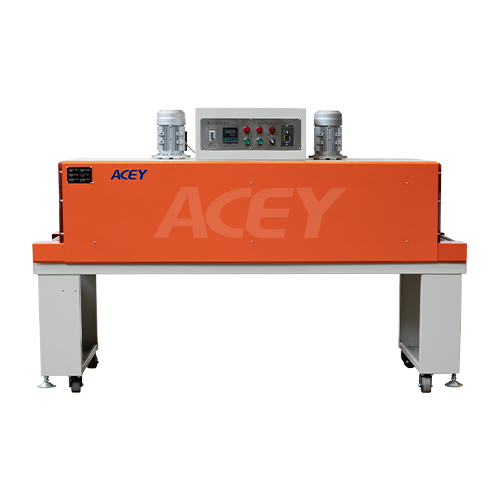

7. Machine de thermorétraction de film isolant
La machine d'emballage par film thermorétractable ACEY-5035C est utilisée pour chauffer et rétracter le film isolant autour du pack de batteries assemblé, garantissant un ajustement serré et uniforme. Le processus améliore l'isolation électrique, la protection de surface et l’apparence générale du pack de batteries de drone fini.
Spécifications principales
|
Paramètre |
Spécification |
| Référence | ACEY-5035C |
| Alimentation électrique | 380V50-60HZ |
| Puissance | 15KW |
| Dimensions du tunnel |
Taille du tunnel de rétraction : L1800 x W500 x H350mm *Taille utile : W400 x H300mm |
| Vitesse de transport | 0-15m/min |
| Matériau du convoyeur | Maille |
| Charge du convoyeur | 25kg max |
| Dimensions de la machine | 2100mm x750mm x1620mm (L* W * H) |
| Poids | environ 200 kg |
| Film rétractable | PE,POF,PVC,PP |

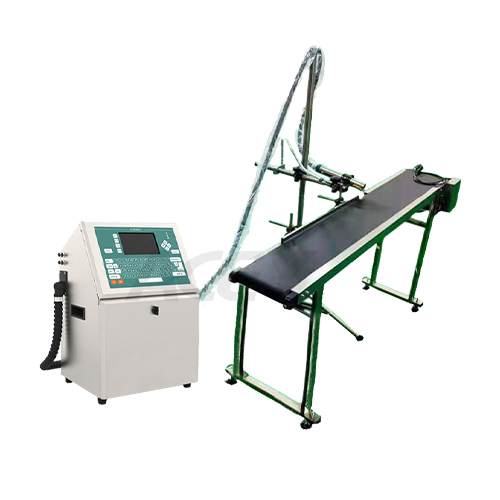

8. Machine de codage par jet d'encre pour lots
ACEY-CPM-2 Machine de codage et d'impression polyvalente pour lots est utilisée pour imprimer les informations de production sur la surface du pack batterie, y compris le modèle du produit, la tension, la capacité, le numéro de lot, la date de production, le numéro de série, le code-barres et le code QR, assurant l’identification et la traçabilité du produit.
Spécifications principales
| Paramètre | Spécification |
| Référence | ACEY-CPM-2 |
| Impression | 1-41 lignes (matrice 7x5) |
| 1-51 lignes (matrice 5x5) | |
| Maximum speed=450m/min@5x5,350m/min@7x5,100m/min@16x16 | |
| Taille d'affichage des caractères | 5x5,7x5,9x7,12x9,16x11,19x14,24x17,32x22,cn12x12,16x16 |
| Hauteur de caractère | 1-15mm |
| Distance d'impression | 2-20mm |
| Distance optimale | 10mm |
| Direction d'impression | 360° |
| Système d'exploitation | QBGenL chinois et anglais sont disponibleslable |
| Caractères imprimables | anglais, chinois simplifié, chiffres arabes, numéro de série, code-barres, heure, date, motif de marque déposée, police spéciale |
| Port de communication | SDCard、 interface de synchronisation, interface d'entrée/sortie d'alarme, RS485 |
| Informations enregistrées : | 68 éléments d'informations d'impression & 50 éléments d'informations de motif |
| Pulvérisateur | buse en pierre précieuse à température constante de 60 µm, nettoyage automatique |
| Indice de protection | IP55 |
| Température/Humidité | 0-45℃，0-95% |
| NW. | 24kg |
| Châssis | Corps en acier inoxydable 304 |

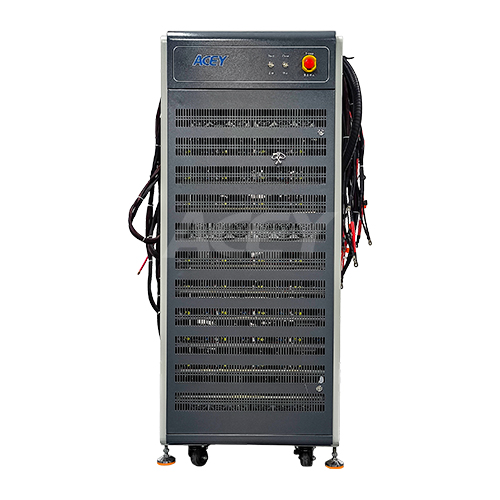

9. Machine de vieillissement de packs de batteries
ACEY-BA Series Battery Aging Machine est utilisée pour effectuer des cycles programmables de charge-décharge et des tests de simulation de fonctionnement sur des packs de batteries de drones finis. Les tests de vieillissement permettent d'identifier les anomalies de capacité, de tension, de température, de connexion et de performance de protection avant la livraison.
Spécifications principales
| Paramètre | Spécification |
| N° d'article | ACEY-BA Series |
| Options de tension | 60V / 100V / 120V / 150V / 200V / 300V / 750V |
| Courant de charge-décharge | 50A–1000A options |
| Nombre de canaux | 1 / 2 / 4 / 8 / 16 / 32 canaux |
| Fonctionnement des canaux | Indépendant |
| Modes de charge | CC / CV / CCCV |
| Modes de décharge | CD / CP / CR |
| Précision | ±0.05%FS + 0.05%RD |
| Nombre maximal de cycles | 9999 |
| Nombre maximal d'étapes programmables | 9999 |
| Niveaux de boucles imbriquées | Jusqu'à 10 couches |
| Conditions de coupure | Temps, tension, courant, capacité, tension de cellule et RSOC |
Principales caractéristiques de la ligne d’assemblage
Packs de batteries applicables
La ligne peut être personnalisée pour :
Options de personnalisation
Les éléments suivants peuvent être personnalisés :
Informations requises pour la conception de la solution
Afin de préparer une proposition de ligne d’assemblage adaptée, veuillez fournir :
Foire aux questions
*S’agit-il d’une ligne d’assemblage entièrement automatique ?
Non. Il s’agit d’une ligne de production semi-automatique modulaire. Le chargement des cellules, le transfert, l’empilage, l’isolation, le câblage et l’assemblage du boîtier sont principalement réalisés manuellement ou à l’aide de gabarits, tandis que le classement, le tri, la découpe, le soudage, les tests et le vieillissement sont effectués par des équipements dédiés.
*Quelle méthode de soudage est la plus adaptée aux batteries pouch de drones ?
Le soudage par ultrasons est généralement recommandé pour les languettes de cellules pouch en aluminium et cuivre nickelé conventionnelles. Le soudage laser peut être sélectionné pour des structures compatibles de languette à barre omnibus après des tests d’échantillons.
*La ligne peut-elle être personnalisée pour différentes tailles de cellules pouch ?
Oui. Les canaux de tri, les gabarits, les dimensions de découpe des languettes, les outillages de soudage et les postes de travail peuvent être personnalisés en fonction des dimensions réelles des cellules et des packs de batteries.
*L’équipement peut-il tester des cartes BMS intelligentes ?
Oui. L’équipement de test BMS peut être configuré pour la communication des BMS intelligents, y compris UART, CAN et RS485.
*Les clients peuvent-ils acheter seulement une partie de la ligne ?
Oui. Chaque machine peut être fournie séparément, ou plusieurs processus peuvent être combinés en une solution de production personnalisée.
