Quelle est la fonction principale du module DC-DC dans les systèmes de stockage d'énergie résidentiels ?

I. Fonctions principales d'un module CC-CC

1. Adaptation aux exigences de tension d'entrée CC du système de conversion de puissance (PCS)

Le convertisseur de puissance (PCS) est l'unité centrale de conversion de puissance des systèmes de stockage d'énergie résidentiels. Son entrée CC fonctionne généralement dans une plage de tension fixe, par exemple 300–800 V ou 600–900 V. Une batterie basse tension de 51,2 V ne peut pas être connectée directement à ces systèmes.
Le module élévateur DC-DC agit comme un pont de tension, convertissant le courant continu basse tension de la batterie en courant continu haute tension adapté au système de conversion de puissance (PCS), assurant ainsi une transmission de puissance normale dans l'ensemble du système. Il s'agit de la fonction principale du module.

2. Amélioration de l'efficacité globale du système et des performances de transmission de puissance
À puissance égale, une tension continue plus élevée entraîne un courant plus faible selon la formule P = U × I. Un courant plus faible réduit considérablement les pertes dans le câble (pertes I²R) pendant la transmission.
Ceci est particulièrement avantageux pour les systèmes de stockage d'énergie résidentiels de grande capacité (comme les systèmes de 5 à 10 kWh), où la transmission à haute tension peut améliorer l'efficacité globale du système d'environ 3 à 5 %. Un courant plus faible permet également l'utilisation de câbles et de connecteurs plus petits, ce qui réduit les coûts du matériel et l'espace requis pour l'installation.

3. Permettre la charge directe des batteries par panneaux photovoltaïques dans les systèmes de stockage d'énergie solaire
Les systèmes photovoltaïques résidentiels utilisent souvent des configurations en chaîne à haute tension. Par exemple, quatre panneaux solaires de 300 W connectés en série peuvent produire environ 180 V CC.
Lors de la mise en œuvre d'une architecture de charge directe photovoltaïque, un module DC-DC est nécessaire pour réguler la tension et adapter la tension de sortie photovoltaïque à la tension de charge de la batterie. Ceci permet une charge directe sans conversion de puissance via un convertisseur de puissance et un étage AC, réduisant ainsi les pertes de conversion d'énergie et améliorant l'efficacité de l'intégration du stockage solaire.

4. Prise en charge du contrôle indépendant de la charge/décharge et de l'équilibrage de tension
Les modules DC-DC avancés, intégrés aux fonctions de communication du système de gestion de batterie (BMS), peuvent contrôler avec précision le courant et la tension de charge et de décharge, évitant ainsi la surcharge et la décharge excessive.
Dans les systèmes comportant plusieurs batteries connectées en parallèle, le module DC-DC régule la tension entre les groupes de batteries afin d'assurer un partage du courant et un équilibrage de la tension. Ceci contribue à prolonger la durée de vie des batteries et à améliorer la stabilité globale du système.

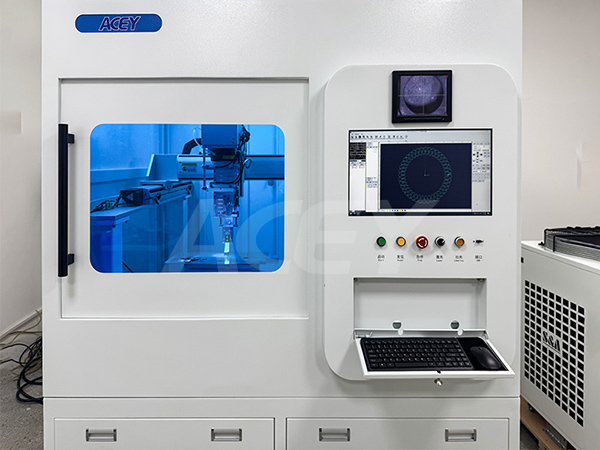

De plus, l'homogénéité des batteries influe non seulement sur les performances de contrôle du module CC-CC, mais aussi directement sur les performances globales du système de stockage d'énergie. Lors du processus de fabrication des packs de batteries de stockage d'énergie, le tri des cellules, l'assemblage des modules, soudage laser L'intégration du système de gestion de batterie (BMS) et les tests des packs sont des étapes essentielles pour garantir la constance des performances des batteries. Ces processus sont réalisés sur une ligne d'assemblage professionnelle de packs de batteries pour le stockage d'énergie.

5. Adaptation aux différentes normes de réseau et aux exigences d'application
Les spécifications des systèmes de stockage d'énergie varient selon les marchés internationaux. Par exemple, certains systèmes de stockage résidentiels en Europe nécessitent des tensions de bus CC supérieures à 600 V.
Un module DC-DC permet un réglage flexible de la tension de sortie, ce qui permet aux batteries standard de 51,2 V d'être compatibles avec les exigences des équipements dans différentes régions du monde, améliorant ainsi la polyvalence du produit et son adaptabilité au marché.

II. Principes de sélection des modules CC-CC : quand les utiliser et quand ne pas les utiliser

Scénarios recommandés pour l'ajout d'un module CC-CC

1. Systèmes de stockage d'énergie résidentiels de grande capacité (≥ 5 kWh) avec convertisseurs de puissance haute tension
Les systèmes de stockage d'énergie d'une capacité de 5 kWh ou plus sont généralement associés à des unités PCS de forte puissance allant de 3 à 5 kW. Pour une efficacité accrue, ces unités PCS utilisent généralement des entrées CC haute tension supérieures à 300 V.
Dans de tels systèmes, un module DC-DC est nécessaire pour augmenter la tension de la batterie de 51,2 V avant de la connecter au PCS.

2. Systèmes intégrés de stockage solaire nécessitant une charge photovoltaïque directe
Lorsque la topologie du système permet aux panneaux solaires de charger directement les batteries sans passer par le PCS, le module DC-DC est nécessaire pour la régulation de la tension et le contrôle du point de puissance maximale (MPPT), maximisant ainsi l'efficacité de la charge solaire.

3. Conformité aux marchés étrangers et conception de systèmes normalisés
Pour des marchés comme l'Europe et l'Amérique du Nord qui utilisent couramment des architectures CC haute tension, les modules CC-CC contribuent à garantir la compatibilité avec les normes locales de stockage d'énergie.
Face à l'expansion continue du marché mondial du stockage d'énergie, de plus en plus de fabricants de batteries investissent dans des lignes d'assemblage automatisées de batteries de stockage d'énergie afin de répondre à la demande croissante de batteries de haute qualité utilisées dans le stockage d'énergie résidentiel, les systèmes de stockage commerciaux et industriels, ainsi que les applications de stockage d'énergie à grande échelle.

4. Systèmes de stockage d'énergie multi-batteries en parallèle ou en cascade
Lorsque plusieurs batteries de 51,2 V sont connectées en parallèle, un module CC-CC peut assurer un contrôle indépendant et un équilibrage de tension pour chaque groupe de batteries.
Cela évite les déséquilibres de charge et de décharge causés par l'incohérence de la batterie et améliore considérablement la fiabilité du système.

5. Relation entre la qualité d'assemblage du bloc-batterie et les performances du module CC-CC
Les performances d'un module DC-DC dépendent non seulement de sa conception propre, mais aussi de la qualité de fabrication du bloc-batterie.
Haute qualité tests et tri cellulaires Un soudage laser fiable, une intégration précise du système de gestion de batterie (BMS) et des tests complets des batteries sont autant de facteurs essentiels pour garantir le fonctionnement stable du système de stockage d'énergie. Un processus de fabrication de batteries bien conçu permet au module DC-DC de fonctionner plus efficacement et d'atteindre les performances attendues.

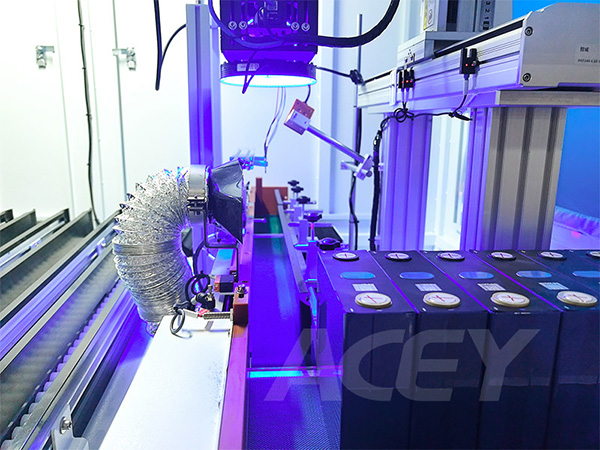

Cell Sorting Machine with Laser Cleaning

Scénarios dans lesquels un module CC-CC n'est généralement pas requis

1. Systèmes de stockage d'énergie résidentiels d'entrée de gamme (≤ 3 kWh) avec convertisseurs de puissance basse tension
Les systèmes de petite capacité de 3 kWh ou moins sont généralement équipés d'unités PCS qui acceptent une entrée CC basse tension dans la plage de 48 à 60 V.
Ces unités PCS peuvent se connecter directement à une batterie de 51,2 V sans nécessiter de module CC-CC, ce qui simplifie l'architecture du système et réduit les coûts.

2. Systèmes de stockage d'énergie résidentiels totalement autonomes
Pour les systèmes d'alimentation de secours conçus principalement pour la protection contre les pannes de courant, où les charges sont principalement constituées d'appareils basse tension tels que l'éclairage et les petits appareils électroménagers, et où le PCS est déjà compatible avec la tension de la batterie, une conversion de tension supplémentaire peut ne pas être nécessaire.
Supprimer le module CC-CC peut améliorer l'intégration du système et en réduire la complexité.

3. Solutions économiques sensibles aux coûts
Un module CC-CC augmente les coûts matériels et occupe de l'espace lors de l'installation.
Pour les marchés sensibles aux prix où l'architecture du système est basée sur une connexion directe batterie-PCS basse tension, la suppression du module DC-DC peut permettre une conception plus économique et simplifiée.

4. Solutions intégrées de batteries et de systèmes de climatisation provenant du même fabricant
Lorsque le bloc-batterie et le PCS sont conçus comme une solution entièrement intégrée par le même fabricant, avec des spécifications de tension parfaitement adaptées et sans exigence de charge PV directe ou d'équilibrage multi-blocs, l'ajout d'un module DC-DC peut créer une redondance inutile.

III. Résumé principal

Un module DC-DC n'est pas un composant obligatoire dans tous les systèmes de stockage d'énergie résidentiels. Il s'agit plutôt d'une unité de conversion de puissance essentielle, choisie en fonction de la topologie du système, de la puissance nominale, des exigences de l'application et des normes du marché cible.

Sa principale valeur réside dans la résolution des problèmes de compatibilité de tension, l'amélioration de l'efficacité globale du système, l'optimisation de la transmission de puissance et l'amélioration de la compatibilité avec diverses architectures PCS et applications de stockage d'énergie.

Pour les systèmes de stockage d'énergie haute puissance, les solutions PCS haute tension, les systèmes solaires-stockage intégrés et les configurations multibatteries, les modules DC-DC peuvent améliorer considérablement les performances, l'efficacité et la stabilité de fonctionnement du système. En revanche, pour les systèmes de faible capacité, les architectures basse tension ou les applications où le coût est un facteur déterminant, des conceptions simplifiées sans modules DC-DC peuvent s'avérer plus appropriées.

Parallèlement, l'efficacité d'un module DC-DC est étroitement liée à la qualité de la batterie qu'il alimente. Du tri des cellules à l'assemblage du module, en passant par le soudage laser, l'intégration du BMS et les tests de la batterie, chaque étape de sa fabrication est cruciale pour garantir la constance, la sécurité et la durée de vie de la batterie.

En conséquence, un nombre croissant de fabricants de systèmes de stockage d'énergie adoptent des technologies de haute précision. lignes d'assemblage de batteries de stockage d'énergie entièrement automatisées améliorer l'efficacité de la production, garantir la qualité des batteries et fournir une base fiable pour la performance à long terme des systèmes de stockage d'énergie résidentiels, commerciaux et à grande échelle.
